平板主板泡棉贴附整线设备结构

　　该设备面向平板类消费电子主板后段组装工序，核心解决整流罩区域绝缘泡棉、缓冲泡棉的高精度贴装问题，在3C电子制造车间的SMT后段、整机组装前段产线中承担自动化辅料贴装职能，替代人工取放泡棉、对位贴合、TRAY盘周转的重复作业，适配多批次小批量平板主板的柔性生产需求。整机采用立柜式双层架构布局，上层为核心作业腔，下层布置电气控制元件与气动回路，整体占地边界适配标准车间产线对接尺寸，底部配置可调脚杯与移动脚轮，既满足设备就位后的水平调平需求，也方便产线布局调整时的转场移位，机身外侧预留维护门与操作面板安装位，贴合车间人机工程操作高度。

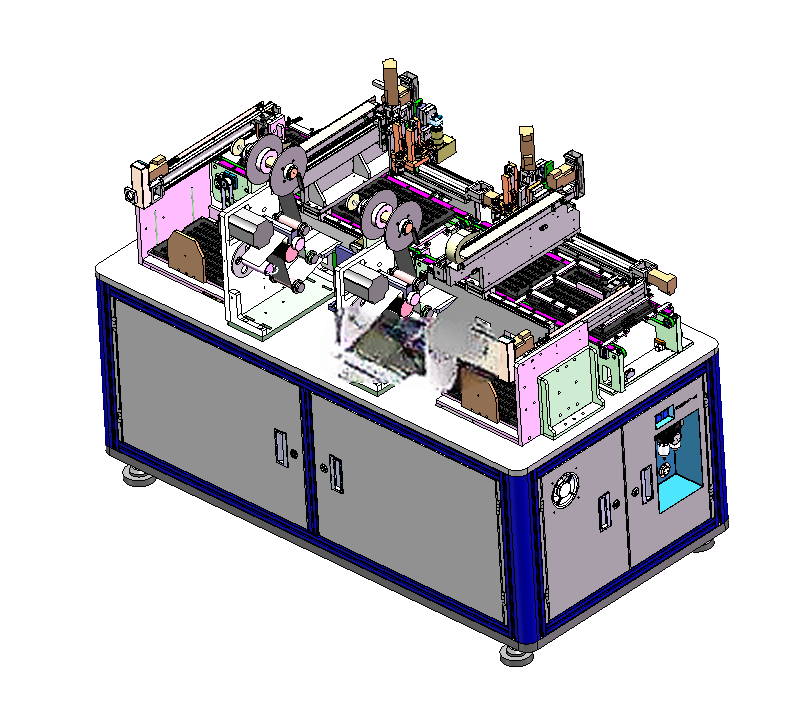

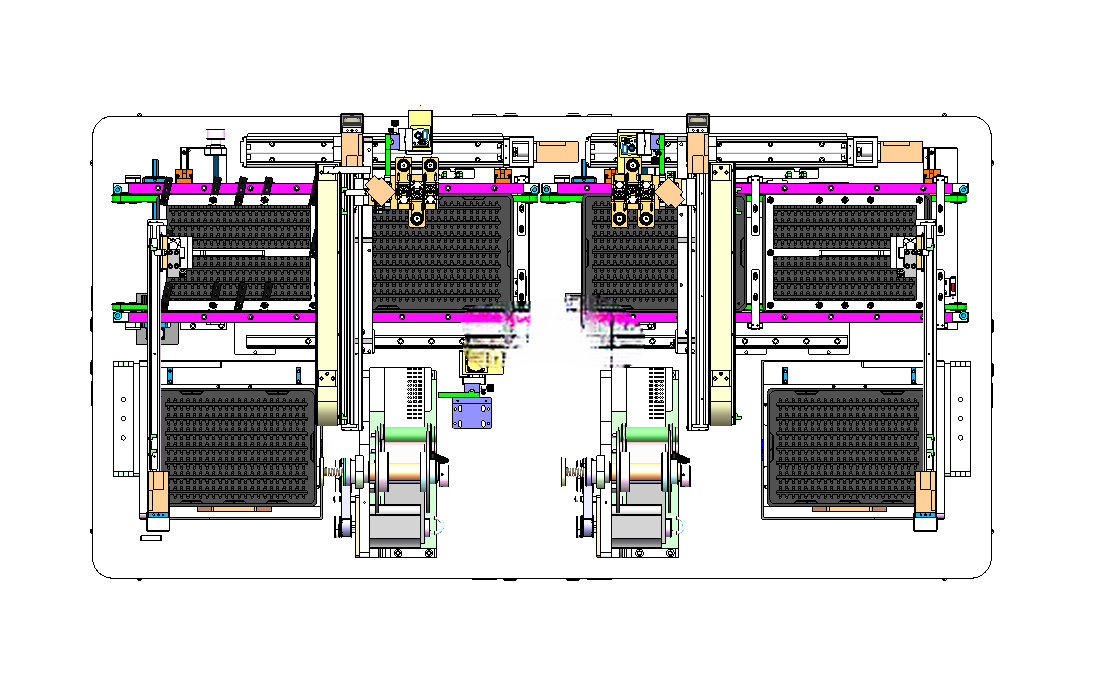

　　从作业流程逻辑来看，设备入料端配置TRAY盘仓储存机构，可批量堆叠装载有待贴泡棉的平板主板料盘，入料搬运模组采用三轴伺服移栽架构，通过夹爪或真空吸附机构抓取满载料盘，将其精准移送至接驳流水线工位；流水线采用倍速链或平皮带输送结构，料盘沿输送线依次经过定位工位、泡棉贴装工位，到达贴装位后由阻挡机构顶升定位，保证料盘与贴装模组的相对位置精度。泡棉供料采用飞达供料结构，卷状泡棉料带经飞达剥离后，由贴装模组的真空吸嘴拾取，通过CCD视觉对位系统校正主板与泡棉的位置偏差，完成泡棉的精准压合贴附，贴装压力可通过调压阀精细调节，避免泡棉压损或贴附不牢。

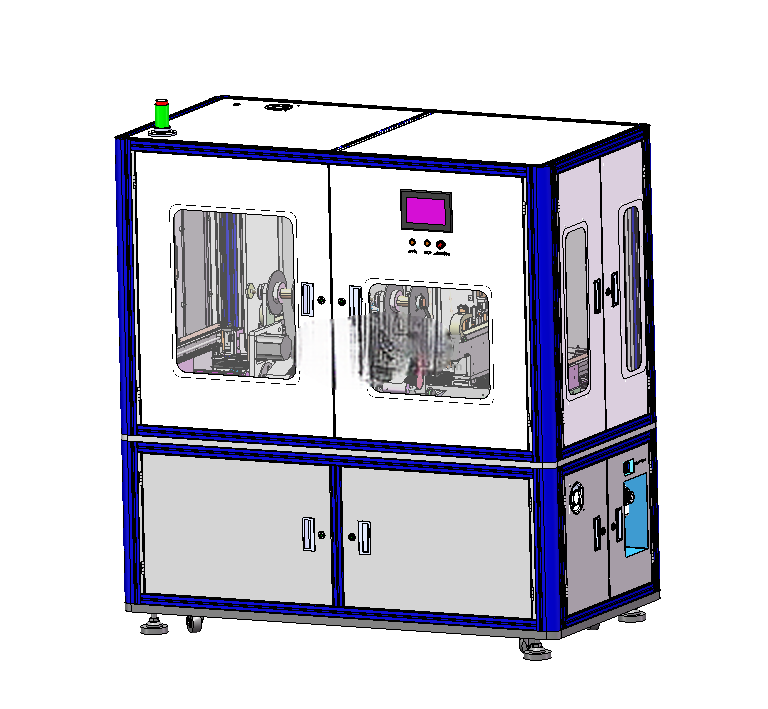

　　贴装完成后的TRAY盘随流水线流转至出料端，出料搬运模组将完工料盘抓取堆叠至出料仓，完成整盘物料的自动收集，全程无需人工介入料盘周转。设备上层作业腔设置透明亚克力观察窗与安全防护门，既方便运维人员实时观察内部贴装动作，也可通过安全门锁实现开门停机的安全联锁，顶部配置三色警示灯，实时反馈设备运行、待机、故障状态；正面嵌入触控显示屏与操作按钮，可切换产品参数、设置贴装坐标、查看设备运行日志。结构设计层面，机身框架采用标准铝型材与钣金封板组合搭建，框架刚性满足高速移栽模组的动载需求，抑制贴装动作产生的振动；内部模组分区布置，搬运、输送、贴装、供料各单元预留独立维护空间，气动管路、电气走线沿框架内侧线槽规整排布，避免管线干涉运动部件。

　　设备对接产线时，入料、出料端的输送高度可与车间现有组装线匹配，侧边预留气源、电源接口，安装边界无需额外开挖地基，就位后接电接气即可完成调试。针对平板主板泡棉贴装的工艺特性，贴装头配置缓冲浮动结构，补偿工件平面度误差，飞达机构适配不同宽度的泡棉料带，换型时仅需更换供料器、调用对应程序参数，即可快速切换不同型号主板的生产，兼顾产线通用性与贴装精度，适合电子制造车间的自动化辅料贴装工序使用。
