带式磁选输送机三维设计模型

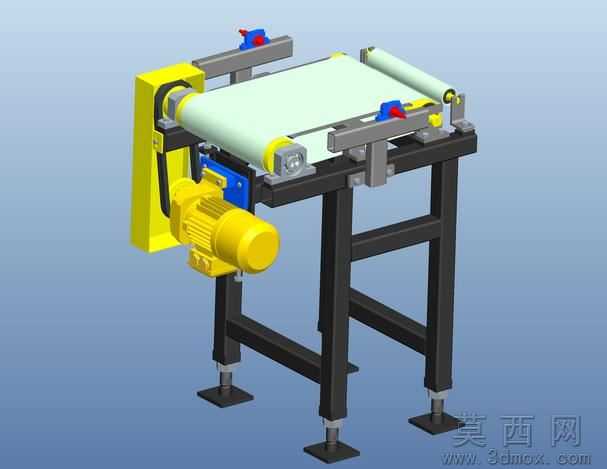

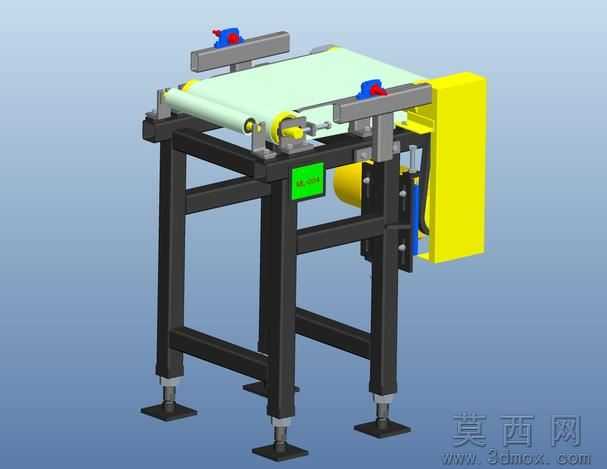

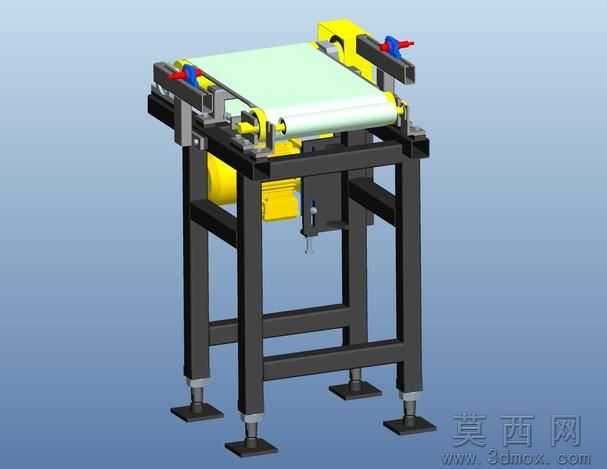

本模型为带磁选功能的带式输送机，采用SolidWorks2011与PTC Creo Elements联合完成建模设计，同时输出STL通用格式文件，可适配多数三维查看与编辑软件，方便不同设计场景下的调用与二次修改。建模过程严格遵循机械设计规范，对设备各组成部分进行了1:1比例的精准还原：主体支撑框架采用方管型材搭建，底部配置可调节脚杯，能够根据安装场地的地面平整度调整设备高度与水平度，保障设备运行时的稳定性；输送辊组包含主动辊、从动辊与张紧调节结构，可实现输送带张紧度的灵活调整，避免长期运行出现打滑、跑偏问题；驱动端采用WattDrive品牌电机搭配减速机的集成动力方案，额定功率1.1千瓦，可驱动输送带实现1m/s的稳定运行速度，设计额定承载重量为120公斤，能够满足常规小件物料的输送与磁选分拣需求。模型渲染阶段对不同部件赋予了对应材质属性：机架部分赋予哑光黑色金属材质，还原工业型材的表面质感；输送带赋予浅米色哑光橡胶材质，体现皮带的柔韧特性；侧边磁选组件与驱动护罩赋予亮黄色工程塑料与金属烤漆材质，既还原工业设备的安全色标识规范，也让模型整体视觉层次清晰，各功能部件辨识度高。设备侧边集成的磁选模块可在物料输送过程中吸附混杂在物料中的铁磁性杂质，实现输送与分拣工序的一体化完成，省去后续单独分拣的工序步骤，提升生产线作业效率。建模过程中对装配关系进行了完整约束，所有活动部件均保留了正确的运动自由度，可直接用于运动仿真模拟，验证设备运行过程中是否存在干涉问题；同时对安装孔位、连接紧固件等细节进行了完整建模，模型可直接导出工程图纸用于生产加工参考，也可作为自动化生产线布局设计中的标准设备单元调用，适配轻工、电子、五金加工等行业的小件物料输送场景。
