表顶部直线输送设备SolidWorks三维模型

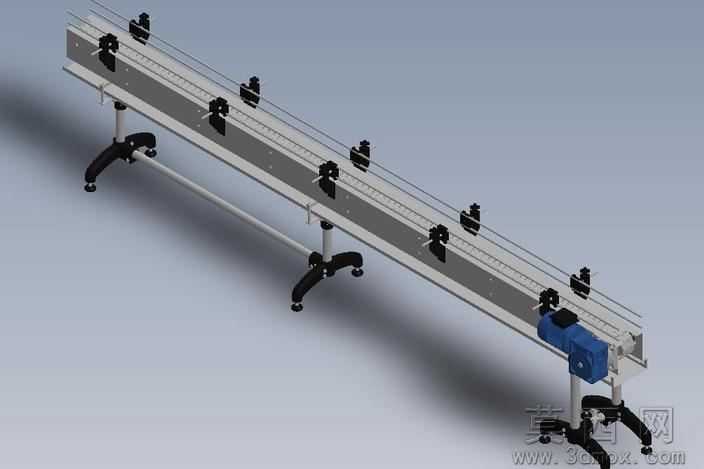

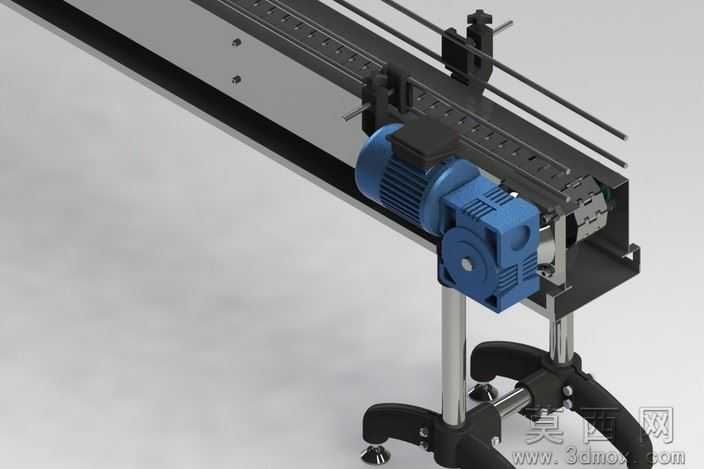

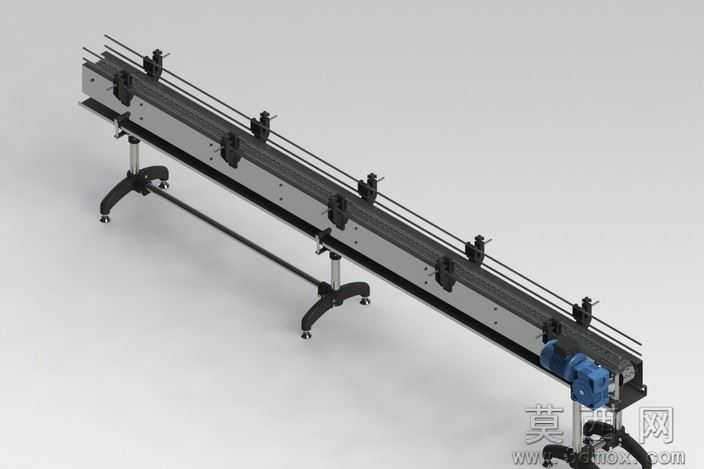

本模型为表顶部输送机三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程：首先完成可调支撑脚、输送梁架、导向挡块、驱动电机组件、传动辊组等单个零件的参数化建模，对每个零件的安装孔位、配合公差、外形轮廓进行精准尺寸约束，确保零件间无干涉问题；随后按照实际装配逻辑完成总装配合，添加同轴、重合、距离等装配约束，还原设备真实的可调节结构特性，同时预留了STEP、IGES通用中间格式导出接口，保障跨平台文件的可编辑性。参数设计层面，模型严格匹配轻型直线输送机的实际工程参数，输送梁采用分段式铝型材拼接结构，支撑脚配置高度调节螺杆与万向脚轮，可根据生产线布局需求调整输送高度与水平位置，梁体上均匀布置的可调导向挡块可适配不同宽度的表类工件输送需求，驱动端采用减速电机直连传动辊的布局，传动比参数经过匹配验算，可满足稳定的低速输送工况要求。渲染材质环节，对不同零部件赋予了贴合实际工业场景的材质属性：铝型材梁架设置为哑光银白阳极氧化铝材质，支撑脚架赋予黑色喷塑金属材质，驱动电机外壳设置为深蓝色铸铁烤漆材质，导向调节件赋予亮面镀锌钢材材质，输送导轨面设置为耐磨哑光工程塑料材质，搭配柔和的工业环境光渲染，清晰呈现设备的结构层次与外观质感。结构原理上，该设备属于轻型平顶链/皮带直线输送机，工作时减速电机输出扭矩带动端部传动辊运转，通过摩擦传动带动输送面做匀速直线运动，梁体两侧的可调挡块对输送工件进行侧向限位，避免工件偏移掉落，可调节支撑脚可抵消地面不平整带来的安装误差，整体结构紧凑，安装调试便捷，适合轻工生产线上表类小型工件的工序间转运输送。软件兼容方面，模型除原生SolidWorks2011格式外，同步导出了SolidWorks通用版本、STEP、IGES三类通用格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，无需额外格式转换，同时附带模型渲染效果图，方便使用者快速理解设备整体形态。研发教学应用层面，该模型可作为轻工输送设备研发的参考原型，帮助设计人员快速完成同类型输送机的改型设计，缩短研发周期；也可作为机械设计相关专业的教学案例，用于讲解输送设备的装配逻辑、参数化建模方法、传动结构设计要点，帮助学习者掌握轻型输送设备的设计思路与三维建模技巧，同时也可用于生产线布局仿真、设备方案展示等场景。
