皮带输送给料机及配套料斗三维设计

本套皮带输送给料机及料斗模型采用SolidWorks2009版本完成全参数化建模，同时导出STEP/IGES通用格式，可兼容多数主流三维CAD软件打开编辑，适配不同设计场景的使用需求。建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整覆盖上部储料斗、皮带输送机架、驱动单元、支撑结构、张紧机构等全部核心组件，各零部件间的装配约束完全匹配实际设备的运动逻辑，可直接用于装配干涉检查、运动仿真模拟等后续设计环节。

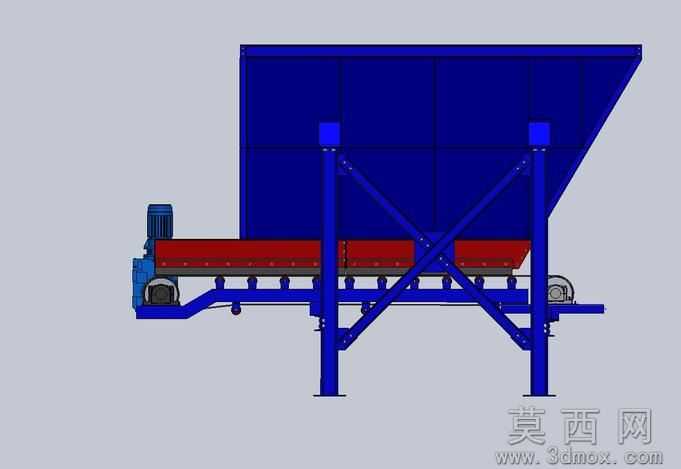

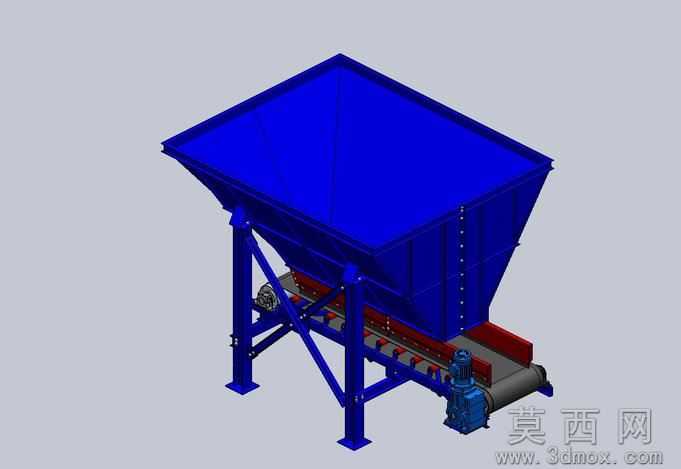

模型材质渲染贴合工业设备实际视觉效果，储料斗采用深蓝色金属漆面材质模拟钢制焊接料仓的厚重质感，输送皮带采用暗红色橡胶材质还原工业皮带的表面纹理，机架、支腿、斜撑等结构件采用同色系金属材质区分，驱动端的电机、减速机组件做了分色处理，清晰区分不同功能部件，整体渲染效果直观清晰，可直接用于方案汇报、产品展示等场景。

结构设计上，上部料斗采用上宽下窄的倒梯形渐缩结构，可有效避免散料储放过程中出现架桥、堵料问题，料斗下部出料口精准对齐皮带受料段，减少落料过程中的物料撒漏与皮带冲击磨损；下部皮带输送机采用槽型托辊组支撑输送皮带，保证散料输送过程中的皮带对中性，避免跑偏问题；机架采用型钢焊接结构，搭配X型斜撑强化整体刚性，可承受满载物料的长期载荷；驱动端采用电机搭配减速机的动力组合，匹配设备7.5kW的额定功率需求，可实现0.5m/s的额定带速，达到490T/h的额定输送能力，完全匹配散料转运、给料的工况需求。

设计过程中充分考虑设备的安装与维护需求，各连接部位的螺栓、安装位均做了标准化建模，支腿高度、料斗容积、皮带宽度等核心参数可通过参数化调整快速适配不同工况，模型同时预留了张紧装置、导料槽、清扫器等可选配件的安装接口，方便设计人员根据实际使用场景做二次修改与拓展，整套模型结构完整、参数准确，可直接作为散料输送系统设计、同类设备改型设计的参考蓝本，有效缩短相关设备的设计开发周期。
