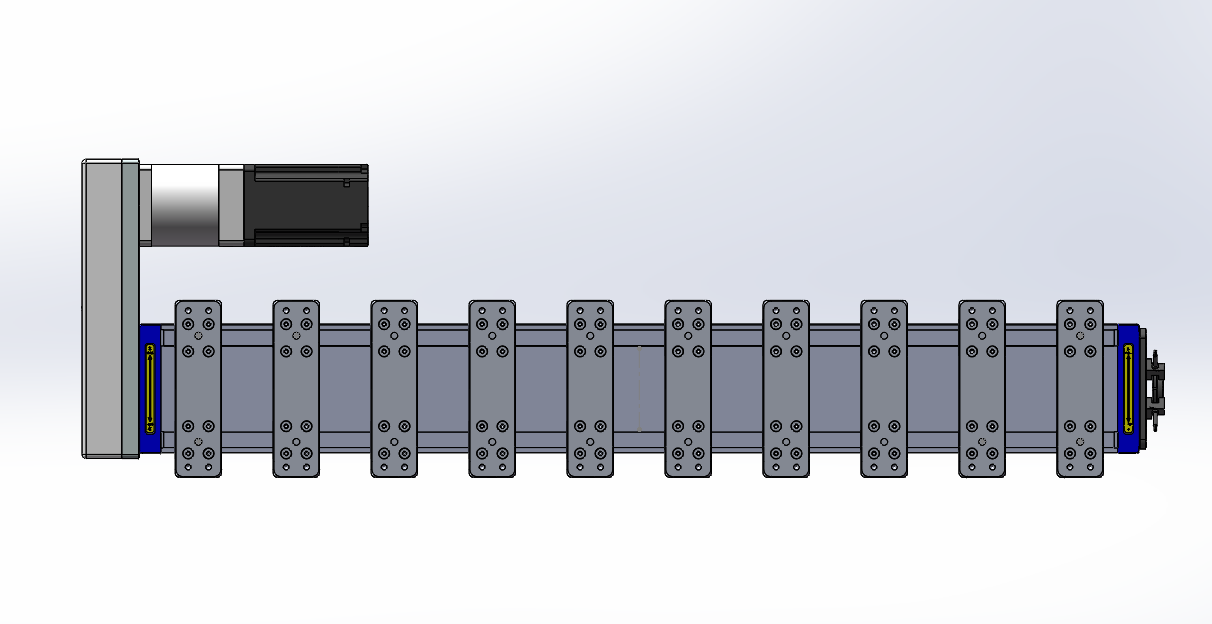

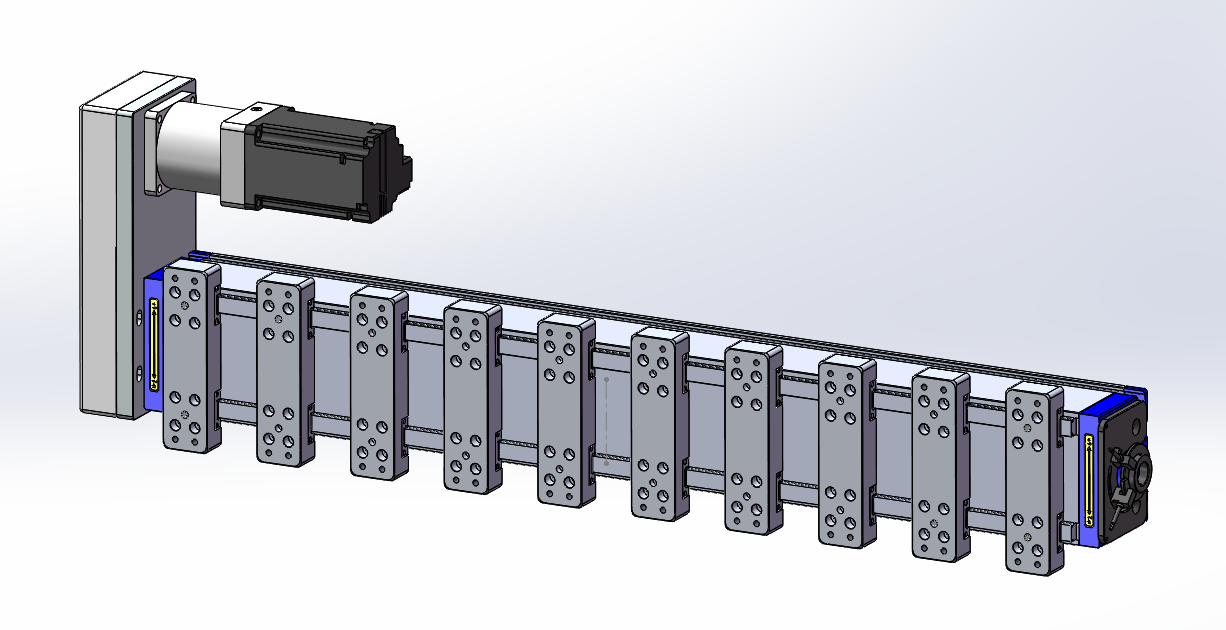

十工位变距滑台模组结构设计方案

在3C电子组装线的电池电芯上料工位，操作人员常会遇到多工位间距不匹配的痛点——上游来料的电芯载具间距为20mm，而下游贴标工位的治具间距要求为45mm，传统固定间距滑台无法适配这类变距需求，这款十工位变距滑台模组正是针对这类跨工位间距转换场景开发的执行机构。从实际落地的产线反馈来看，这类模组不需要额外搭配多组独立气缸完成逐一分距，单组模组即可一次性完成十个工位的同步变距动作，能将分距环节的节拍压缩至0.8秒以内，相比逐工位分距结构效率提升60%以上。

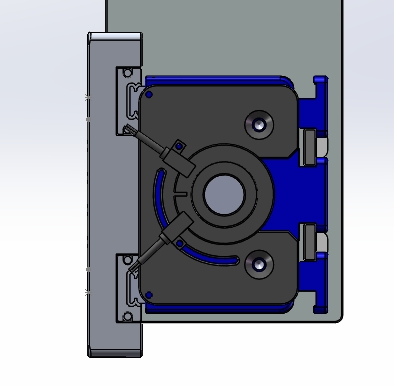

从功能特性来看，这款模组的滑块采用等距凸轮槽驱动结构，驱动端仅需配置一组伺服电机搭配同步带传动，即可带动所有滑块沿直线导轨做同步变距运动，不存在多驱动源的同步误差问题。每个滑块顶面都预留了标准的工装安装孔位，可直接固定真空吸盘、气动夹爪或者定制工装治具，适配不同形态工件的抓取需求。滑块侧方设计了润滑油嘴，可在不拆解模组的情况下完成导轨与凸轮槽的定期润滑维护，适配工厂24小时连续运转的维保需求。模组两端设置了硬限位挡块与光电感应开关安装位，可根据实际行程需求调整原点与极限位置的触发点，避免超程运行造成的结构损坏。

设计思路上，这款模组优先考虑了安装兼容性与运行稳定性，主体承载底座采用一体化挤压铝型材加工，底面设置了通长的T型安装槽，可直接固定在标准铝型材机架或者钢板工作台上，不需要额外加工定制安装底板。导轨选用高组装直线导轨，单滑块额定动载荷满足常规小型工件搬运的负载要求，十工位同时满载时整体负载冗余量达到2.5倍，可应对工件偏载带来的局部载荷冲击。凸轮槽的曲线经过反复迭代验证，变距过程中所有滑块的运动速度、加速度曲线平滑无突变，不会出现工件在变距过程中因惯性移位掉落的问题，针对易碎、易刮花的工件搬运场景，还可在驱动端加装减速缓冲结构，进一步降低启停冲击。

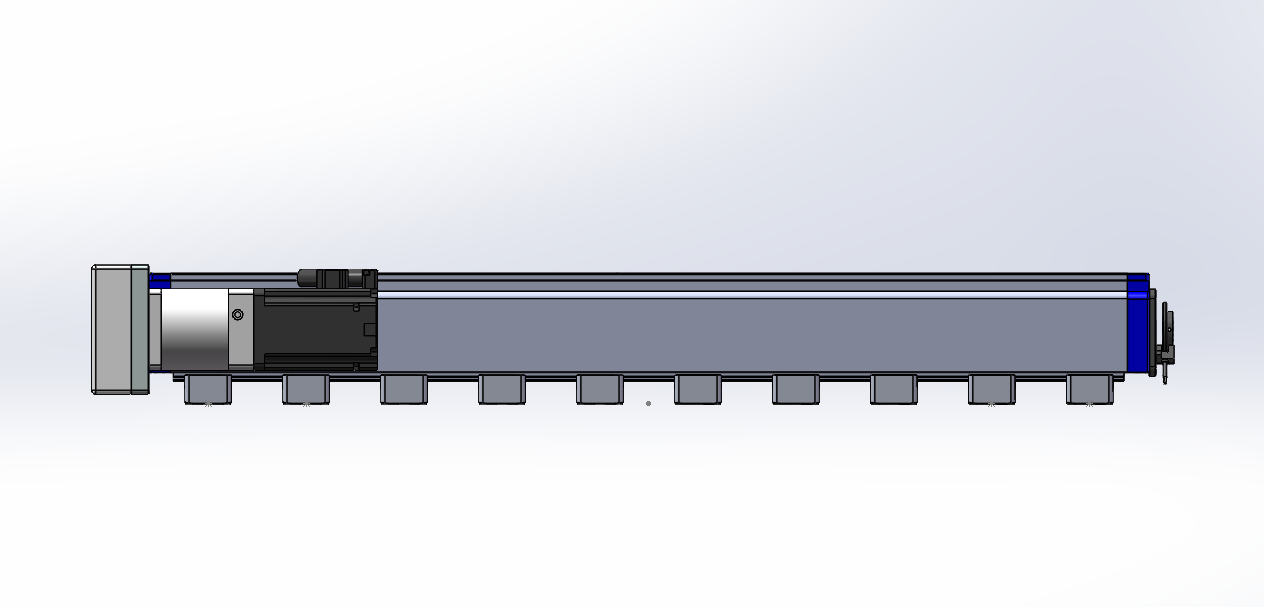

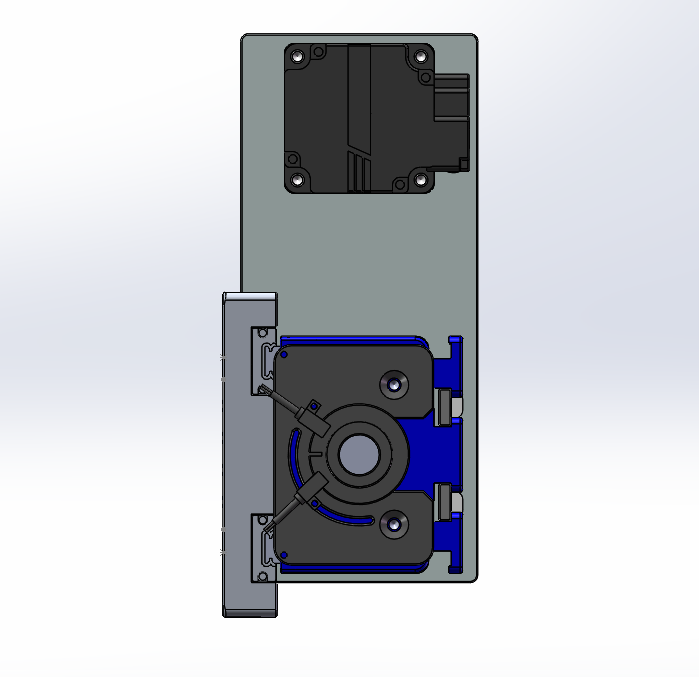

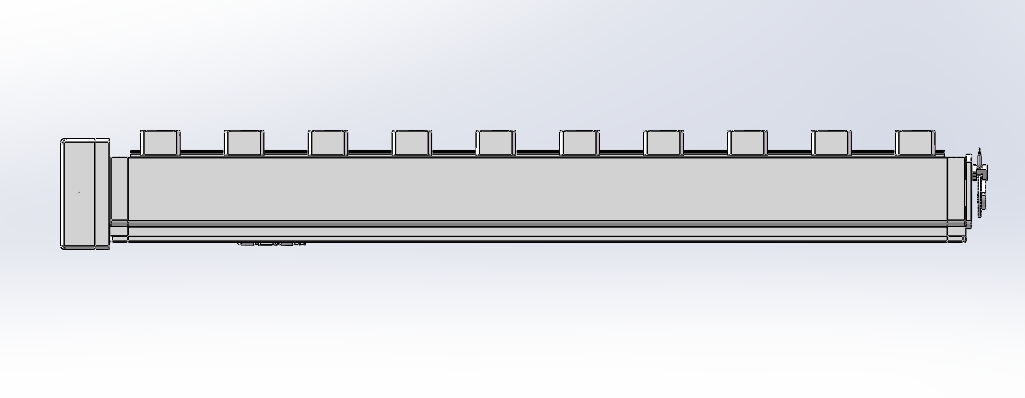

从安装边界尺寸来看，这款模组的整体宽度控制在120mm以内，总长度可根据实际变距行程调整，常规款闭合状态下总长度为680mm，完全展开后最大长度为1120mm，适配多数桌面型自动化设备的内部安装空间。模组的驱动端可根据安装需求选择左侧或者右侧伸出，不需要改动主体结构即可适配不同的设备布局方向，走线槽集成在模组侧方，传感器、驱动电机的线缆可沿走线槽规整排布，避免设备运行过程中线缆与运动部件发生干涉。模组顶面的滑块安装面高度统一，所有工位的安装平面度控制在0.02mm以内，保证抓取工装安装后所有工位的抓取高度一致，不会出现个别工位吸嘴接触不到工件的问题。

在实际应用场景中，除了3C行业的电芯搬运，这款模组还可用于化妆品灌装线的多瓶同步分距、日用品包装线的物料摆盘、医疗耗材组装线的注射器移载、点胶工位的多工件同步定位等场景。相比传统的多气缸分距结构，这款一体化模组的零部件数量减少40%，现场安装时只需要固定底座、接通气源与电源即可调试使用，不需要现场逐一调整单个气缸的行程与位置，大幅缩短设备的组装调试周期。针对食品包装等有洁净要求的场景，还可在模组外侧加装防尘罩，避免生产过程中粉尘、碎屑落入导轨与凸轮槽内部，延长模组的维护周期与使用寿命。在注塑机下料工位，这款模组可一次性取出模腔内的十件产品，同步变距后直接放入输送线的载具内，省去了中间的逐一分距环节，将注塑机的取件节拍压缩至最短，提升整台设备的生产效率。
