工业自动化设备推拉式防护外罩结构

这款推拉门结构的设备外罩，主要面向车间内的中型自动化集成设备做防护配套，常见应用在3C电子组装生产线、小型零部件检测工位、非标自动化装配单元的外围封装场景，适配那些需要频繁开合维护、同时对作业区安全隔离有硬性要求的设备布局。从实际使用场景来看，车间内的自动化设备往往需要定期调整内部模组、更换易损工装、排查线路故障，外罩的推拉门结构相比传统铰链开门，不需要在设备前方预留开门回转空间，能适配车间内通道狭窄、设备排布紧凑的布局，尤其是线体旁的联机工位，推拉门开启时不会占用通道通行空间，也不会磕碰相邻工位的物料架或者操作人员。

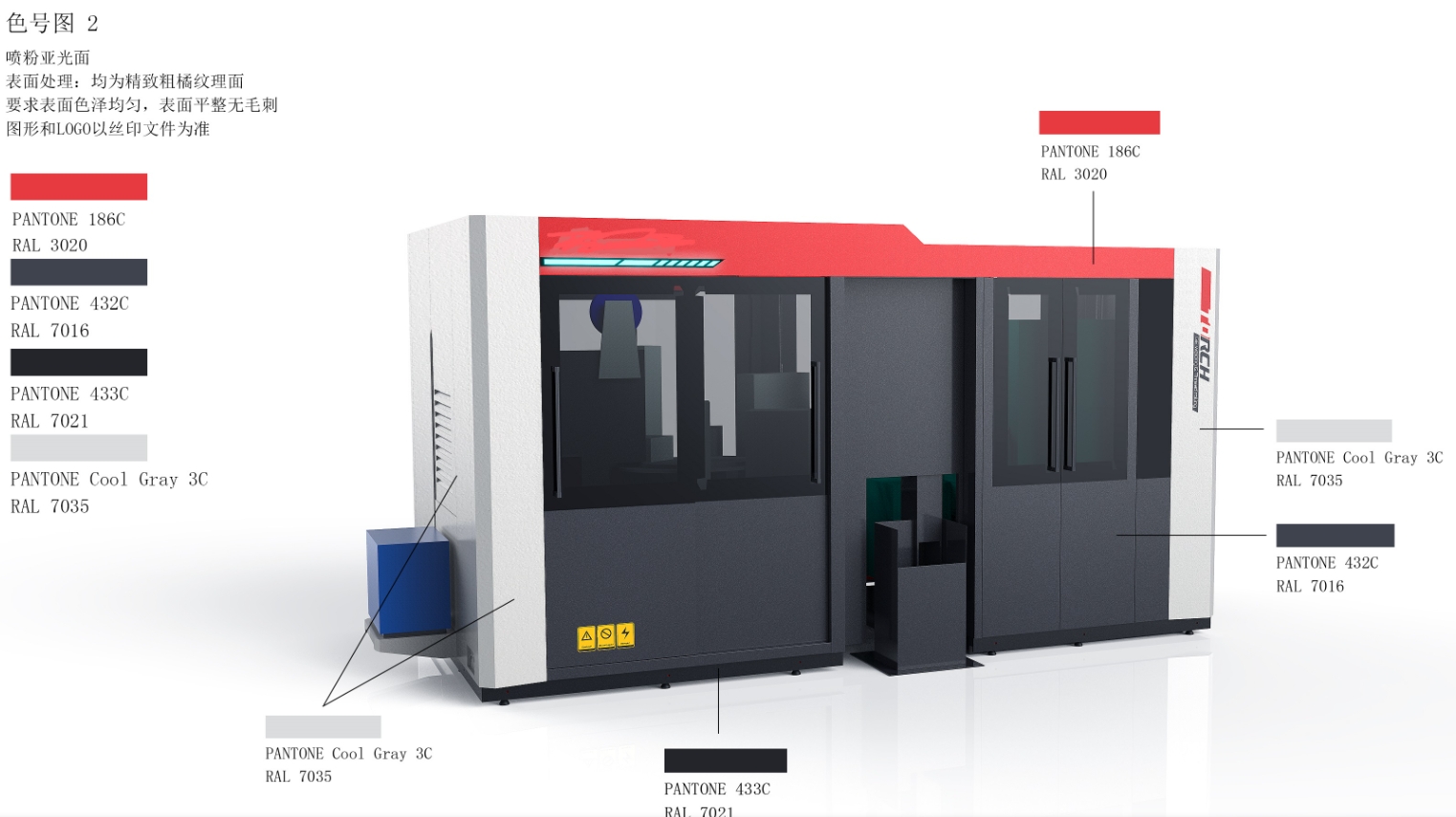

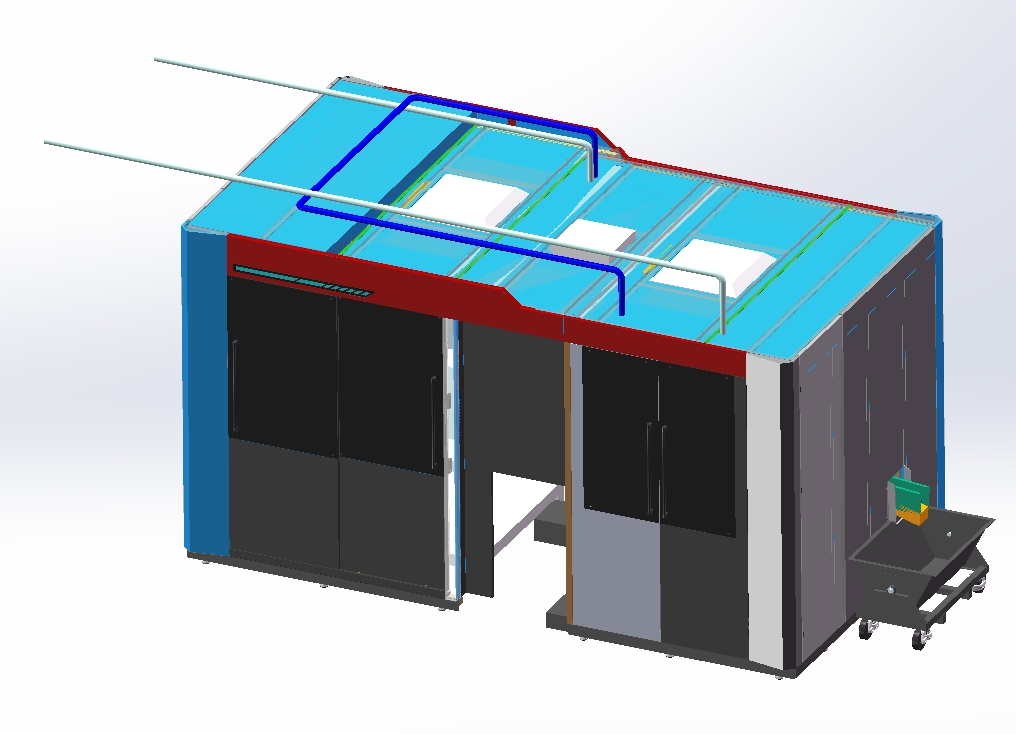

从功能特性上看，这款外罩主体采用冷轧钢板折弯拼接的框架结构，侧面搭配铝型材立柱做加强，门板采用双层结构，内层为钢板基层，外层做喷塑处理，既可以阻隔设备运行时内部传动部件的噪音外传，也能避免车间内的切削液飞溅、粉尘飘落进入设备内部，保护内部的伺服模组、电气元件、传动机构不受外界环境干扰。顶部预留了三个方形的检修开口，日常不需要开启大门就能通过顶部开口完成小型部件的更换、传感器位置校准，开口边缘做了翻边处理，防止车间清洁时的积水顺着开口流入设备内部；顶部还布置了两排横向的走线槽护管，蓝色的管路是气动管路的走线通道，金属圆管是顶部警示灯、传感器的布线护管，所有线缆和气管都沿着外罩顶部的框架排布，不会外露在设备外侧，既美观也避免线缆被物料车剐蹭破损。外罩右侧下方预留了外置的电气安装盒位置，可以用来放置设备的操作按钮、急停开关、气源处理三联件，操作人员不需要打开门就能完成设备启停、气压调节的操作；左侧下方预留了抽拉式废料盒的安装位，适配那些带有切削、打磨工序的自动化设备，加工产生的废料可以直接落入废料盒，抽拉就能完成清理，不需要打开设备主门。

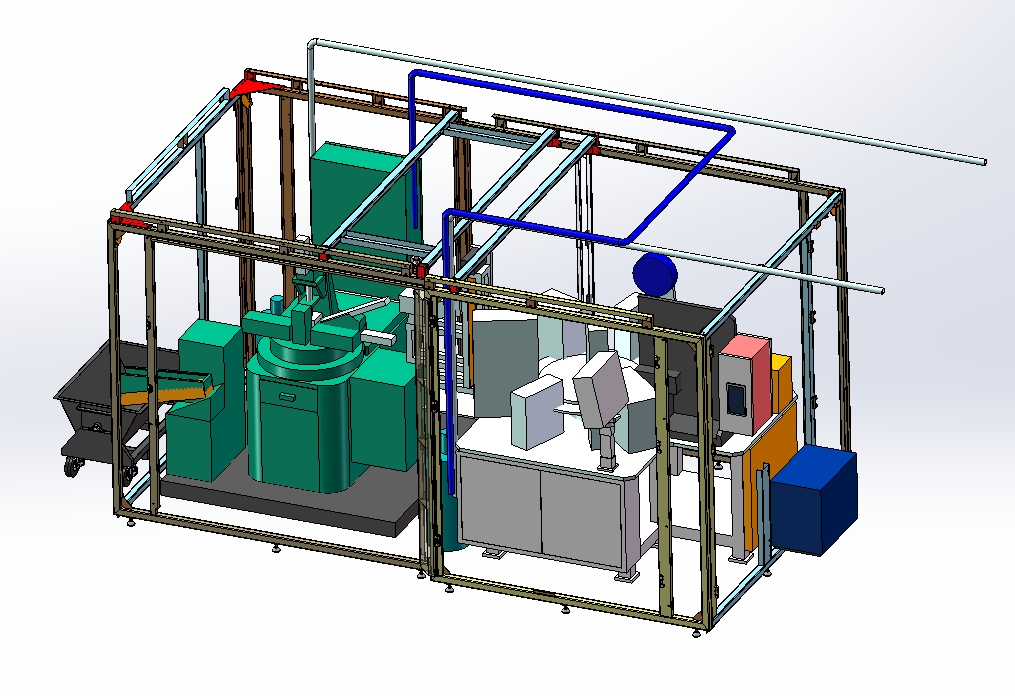

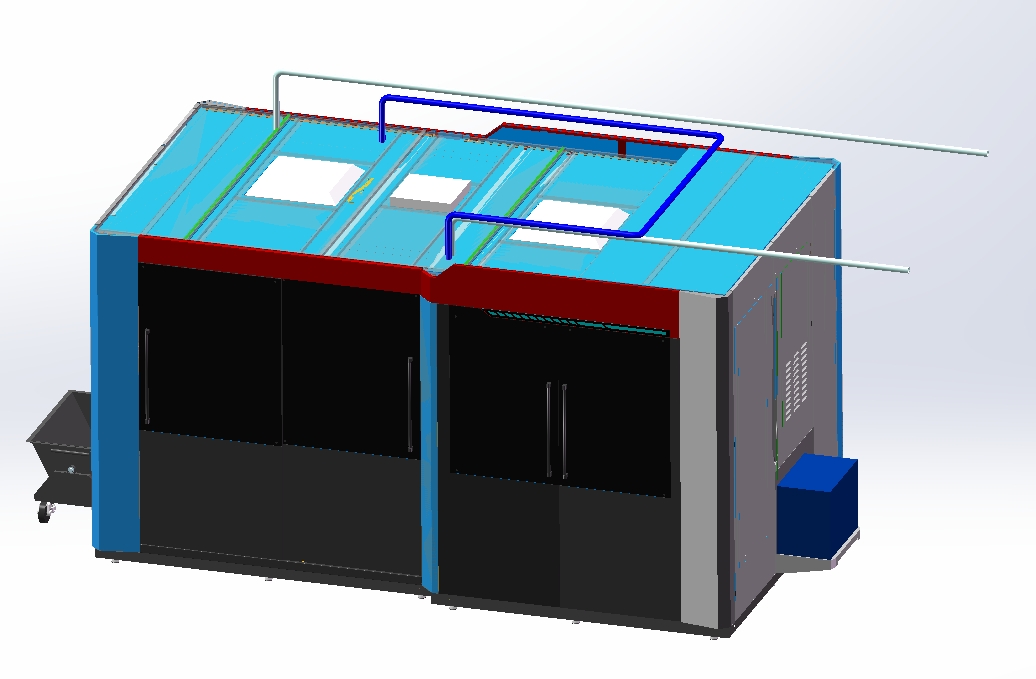

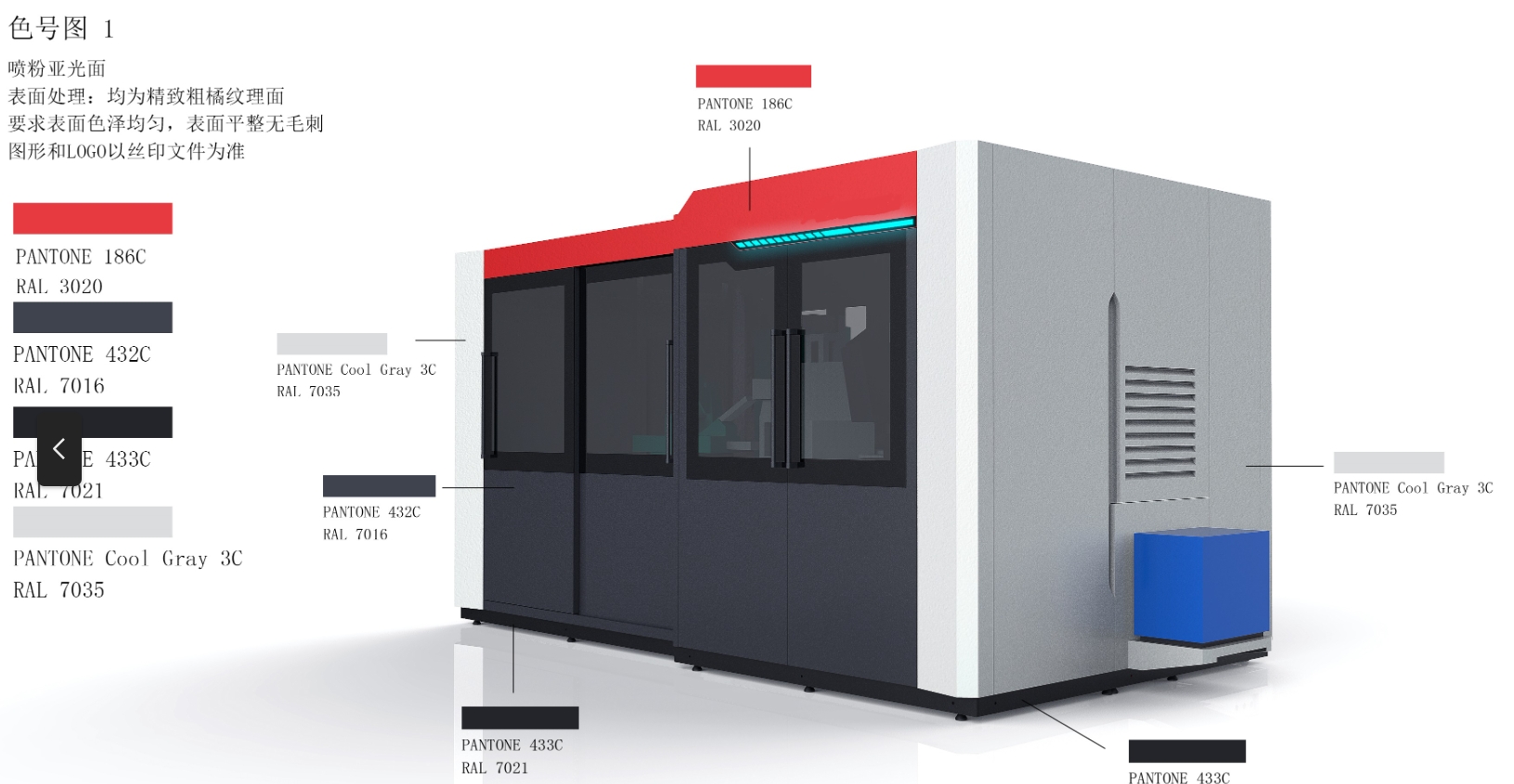

设计思路上，这款外罩采用模块化拼接的结构，所有的钣金件都是拆分式的折弯件，通过螺栓和角码连接，不需要整体焊接，运输时可以拆成平板件打包，到现场再组装，能大幅降低运输成本，也方便后期如果设备尺寸调整时，对外罩局部做改装。推拉门的轨道采用内嵌式安装，在门板上下方都布置了导向滑轨，下方轨道做了斜坡排水设计，避免车间地面清洁时的积水积在轨道内导致滑轨生锈、门板推拉卡滞；门板上安装了长条形的内嵌式拉手，不会突出门板表面，避免人员走动时磕碰。外罩的后侧预留了通风散热的格栅开孔，对应设备内部发热元件的安装位置，不需要额外加装散热风扇就能形成自然对流散热，如果设备内部发热量更大，也可以直接在格栅位置加装过滤风扇，安装孔位已经提前预留。

从安装边界和尺寸适配来看，这款外罩的整体长宽高适配长度3米以内、宽度1.5米以内、高度2米以内的中型自动化设备，底部预留了100mm的调节脚安装空间，可以通过调节脚调整外罩的水平度，适配车间地面不平整的情况；外罩底部和地面之间预留了20mm的间隙，方便地面清洁时的污水排出，也避免地面的潮气直接侵蚀外罩的钣金底部。安装时不需要和地面做膨胀螺栓固定，直接通过底部框架和设备的底座连接即可，设备移位时可以连同外罩一起吊装，不需要拆分。外罩的门板闭合后留有密封胶条的安装槽，装上胶条后可以达到IP54的防护等级，适配有少量粉尘、偶尔有液体飞溅的普通机加工和组装车间环境，如果是有防水、防腐要求的特殊场景，也可以更换不锈钢材质的钣金件，整体的安装孔位和框架结构不需要做调整，直接替换板材即可。另外外罩顶部的框架预留了吊环安装孔，车间内吊装设备时可以直接通过吊环起吊整个外罩，不需要额外做吊装工装，现场安装时的转运也更方便。
