电子产品全自动无气泡贴膜生产设备

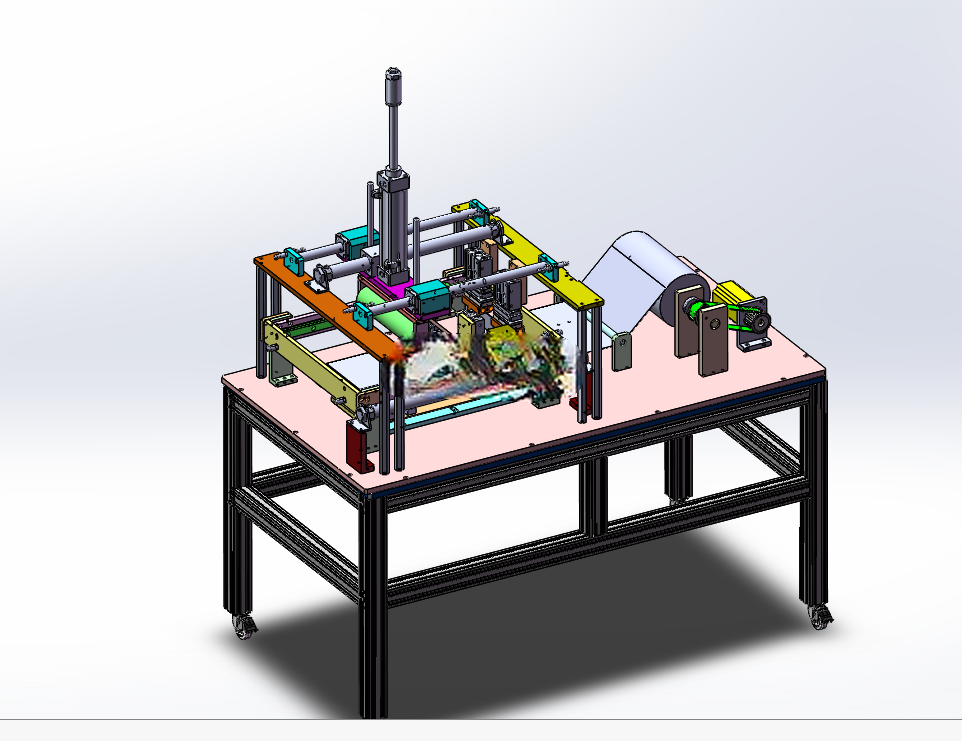

　　在消费电子、半导体器件、通讯模组的量产制程中，产品表面的功能膜层贴合一直是影响成品良率的关键工序，传统人工贴膜依赖操作工熟练度，容易出现气泡、偏位、擦痕、褶皱等缺陷，尤其面对大尺寸平面工件、带浅弧面的壳体类工件时，人工贴合的良率波动极大，无法匹配高速产线的节拍要求，这套全自动贴膜设备正是针对这类痛点开发的专用制程设备。设备整体采用方管焊接机架作为承载基体，底部配置带刹车的万向脚轮与可调支撑脚，兼顾工位移动便利性与运行时的结构稳定性，机架台面采用加厚钢板加工，平面度控制在0.2mm/m以内，为各功能模组提供统一的安装基准，整体安装边界控制在长1800mm、宽1200mm、高1600mm范围内，可直接嵌入现有流水线工位，不需要对车间原有布局做大规模改造。

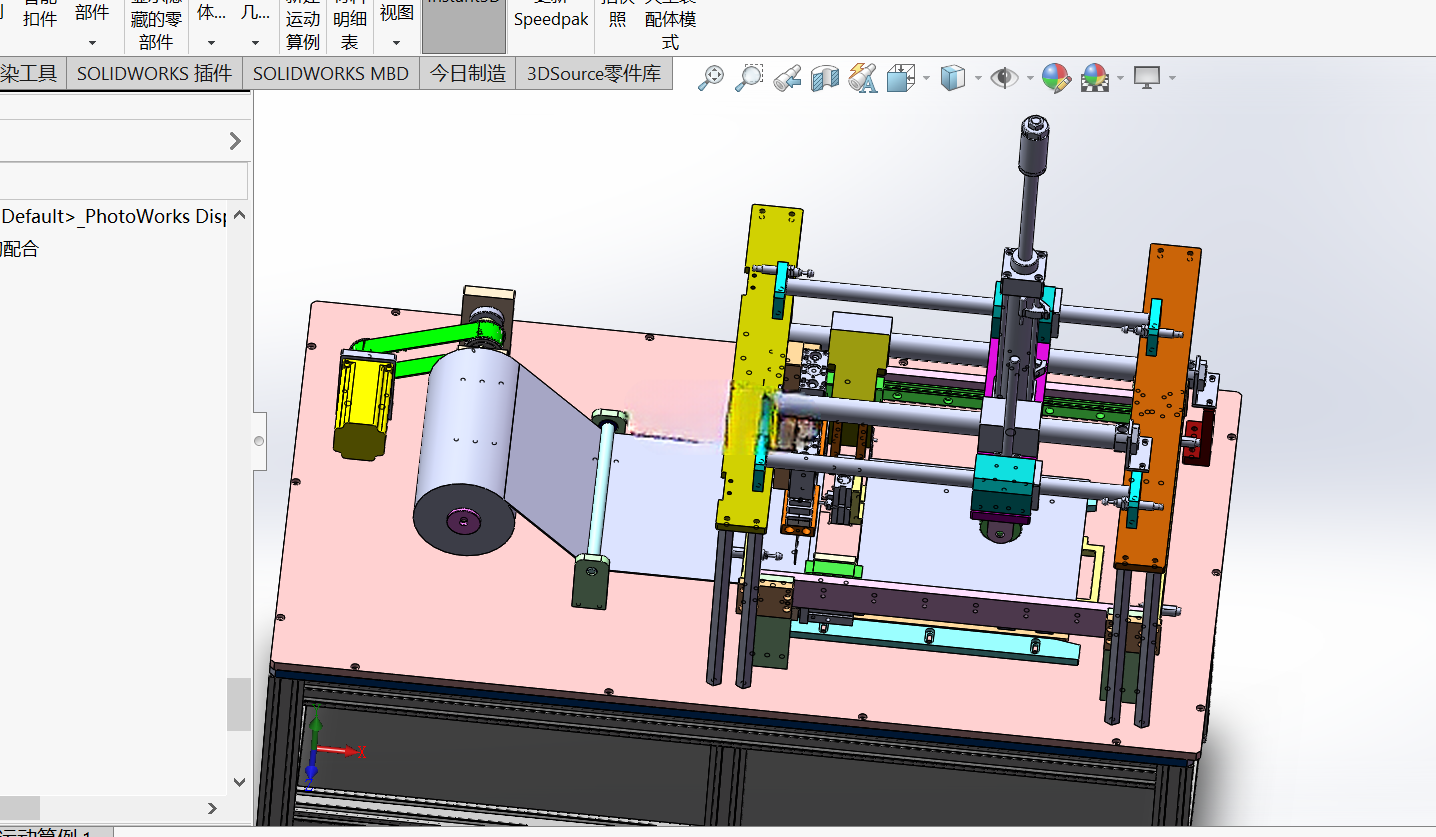

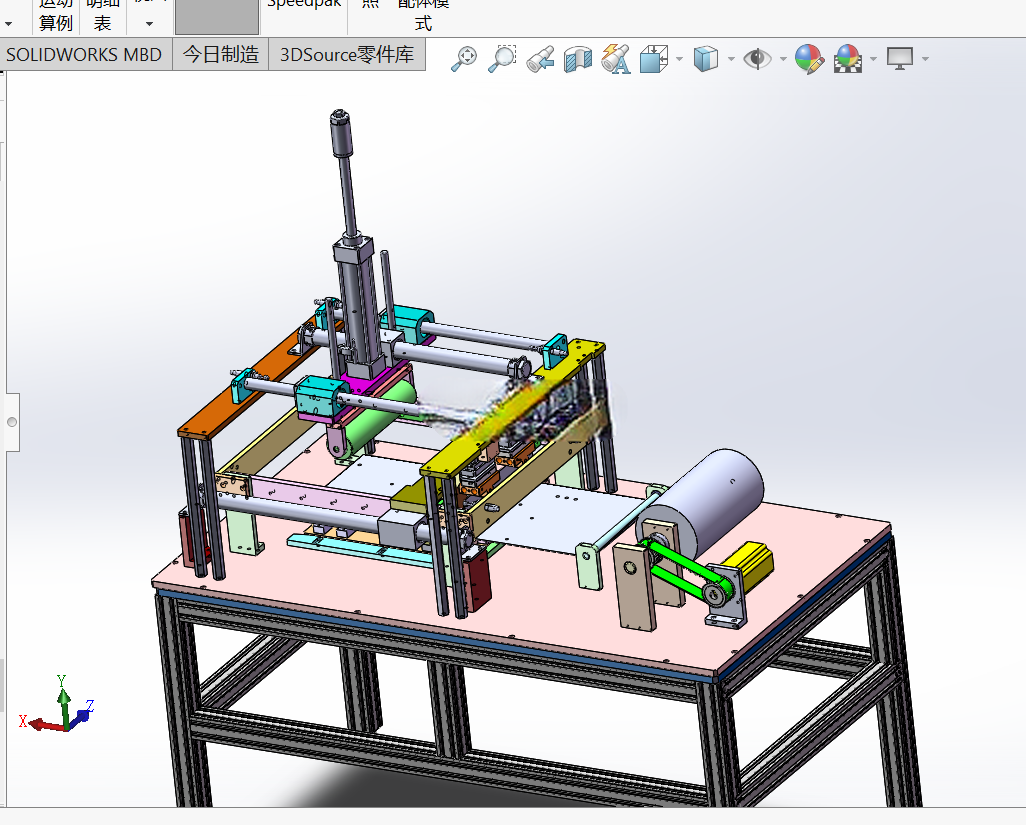

　　从功能分区来看，设备右侧设置膜料放卷模组，采用气胀轴承载膜卷，搭配磁粉制动器提供恒定放卷张力，避免膜料拉扯变形，放卷路径上设置多根导向辊与离型纸收卷机构，可在膜料输送过程中自动剥离离型保护层，同时通过光电传感器实时检测膜料余量与走偏量，配合纠偏气缸实现膜料位置的实时修正，保证贴合位置精度控制在±0.15mm以内。设备中部的核心贴合工位采用滚压+压合复合结构，上方设置伺服驱动的垂直压装模组，可根据不同产品的厚度参数调整压合行程，压头采用硅胶包覆材质，硬度控制在邵氏40-50度区间，既保证压合时的压力均匀分布，又不会刮伤产品表面；水平方向设置两组同步带驱动的滚压机构，滚压辊采用渐进式压力设计，从膜料贴合起始端向末端匀速滚压，逐步排出膜层与产品表面之间的空气，从结构原理上杜绝气泡残留问题，相比传统平面直压结构，气泡不良率可降低90%以上。

　　左侧设置工件定位工位，采用仿形治具承载待贴膜产品，治具可根据不同产品外形快速更换，适配手机外壳、平板面板、半导体封装模组、显示面板等多种平面类电子产品的贴膜需求，工位搭配气动夹紧机构，工件放置后自动完成定位夹紧，定位重复精度可达±0.1mm，不需要人工反复调整位置。设备的传动系统全部采用伺服电机搭配精密直线导轨的组合，运行速度与压合压力均可通过参数化调整，适配不同厚度、不同粘性的保护膜、防暴膜、防刮膜材料，同时设备预留自粘性零件的贴装工位扩展接口，可在同一台设备上完成保护膜贴合与小型自粘附件的装配工序，减少工件在不同工位之间的转运次数，进一步提升生产效率。

　　在设计思路上，这套设备优先考虑制程稳定性与操作便捷性，所有运动模组均设置硬限位与软限位双重保护，避免误操作导致的机构碰撞，气路与线路全部采用拖链内置排布，避免运行过程中线缆磨损，设备台面下方预留充足的电气元件安装空间，维护时不需要拆解上部工作模组，可快速完成易损件更换与参数调试。实际生产场景中，操作工仅需将待加工工件放置到定位治具上，按下启动按钮即可自动完成膜料输送、离型纸剥离、定位贴合、滚压排气、成品输出的全流程动作，单工位节拍可控制在8-12秒/件，相比人工贴膜效率提升3倍以上，同时贴合质量不受操作工状态影响，良率可稳定保持在99%以上，尤其适合大批量连续生产的电子制造车间使用。针对不同行业的特殊需求，设备的滚压压力、走膜速度、压合停留时间均可根据工艺要求做针对性调整，比如针对半导体类高精度产品，可加装静电消除棒，消除膜料输送过程中产生的静电吸附问题，避免灰尘颗粒被吸附到贴合面造成脏污不良；针对大尺寸显示面板类产品，可扩展工作台面尺寸，调整滚压辊长度，适配最大24寸的平面工件贴膜需求。设备的机架下部预留了电控柜安装空间，PLC与伺服驱动器全部集成在机架内部，整体结构紧凑，不需要额外配置独立电控柜，进一步减少设备的占地面积，适合空间有限的洁净车间使用。
