3.6 cm 3双作用振动电机:规划和施工

类别:机械制图 | 来自:未知未知 | 发布时间:2024-12-02 | 人气值:

该发动机分为两个示例。在 V 型发动机发生故障后,我抢救了可能发生的情况,发现有两台发动机,几乎是双胞胎,分别装备在 ENATA 和 FAROA 上。个人绘画,每个人都能获得有趣结果的成就......为您提供计划的总体修订。

点击放大图片
点击放大图片

FAAROA发动机

双胞胎兄弟,ENATA 船的装备者

点击放大图片
相同的排量、相同的带 Teflon ® 杯的活塞、相同的油分离器。对于这艘船来说太强大了,它很快就会被更换。

修改和改进:另一种类型的框架、电缆密封套、排气和供应管道的保护、个人构造的蒸汽阀和活塞润滑器。

我们在蒸汽中进步得越多,我们的生活就越复杂!
埃纳塔, 划艇

发动机构造


2009年,我决定建立一个网站,那时我还没有见到埃里克,他已经开始了我所有的草图,那时我还没有扫描仪,我在那里拍照。 - 正如我女儿所说,非常糟糕 - ……很多事情都解释了这张专辑相当过时的表现!

点击放大图片一旦你进入蒸汽领域,你很快就会想设计自己的发动机。我应该遵循什么程序?

求助于可靠的文档至关重要。您可以在 MRB 中找到一些内容(Adrien SENTZBernard RETIF等人撰写的各种文章),但最好的仍然是订购André LECOMTE的书“4 个蒸汽机”,它简单地解释了事物的原因(请参阅参考资料部分) :书籍)。
正是在这些读数的帮助下,我追踪了发动机的理论运动(此处为 2 级,而不是 5 级)
:。直径16代表曲柄销的旋转;
。鞋的进排气孔的运动直径22;
。轴的间距(此处为 39)取决于所需的尺寸,但也取决于之前的两个数据和其他计算...

要绘制一个简单的电机,请参见单作用或双作用电机的绘图。
我们追踪代表圆柱体最大振动的两条切线,并获得将在块上钻的孔的间距。
为了获得振动电机的最佳操作,入口和关闭之间的完全关闭必须为 0.5 毫米,因此提供跟踪计划和孔的直径(此处:1 = 2 和2 = 2.5)。


单作用振动电机绘图
双作用振动电机绘图
点击放大图片

建成




通过保持之前定义的基本维度,我们可以给自己留下许多幻想。

。 2 个侧面采用 2 毫米黄铜
。 2 个轴承保持架一旦您尝试过这些轴承,您就离不开它们!),由直径 22 毫米的圆形黄铜制成
。 2根 10 x 10 毫米黄铜方形翼梁。
点击放大图片

气缸和履带板

气缸
由黄铜管制成,我们在其中添加两个由直径为 22 的圆形黄铜制成的项圈。完成后,我们可以添加用双组分胶水粘合的杆。

由于我(最初)需要两只鞋子,所以
最好的办法是通过钻孔然后锯切来获得它们。我们将从比要获得的平行六面体更大的平行六面体开始,以便预测钻孔时的​​偏移,然后我们将再次使用它以使其达到正确的尺寸(此处为 16 x 20x 30) - 我们也可以在车床上钻孔一根心轴有4个钳口,之前的预防措施就变得毫无用处。然后,我们将使用锉刀或铣床制作 0.5 毫米深的凹槽。
为了获得非常垂直的面,最好的办法是在焊接靴和气缸后,在车床上重新加工所有东西。在这种情况下,请为蹄块和圆柱体提供较宽的高度尺寸。

焊接
我继续用锡焊接。这些在低压下运行的小型发动机并不可怕。

枢轴:.直径为4、长度为30的不锈钢,一端有螺纹。用小螺纹锁固定在鞋子的 M4 螺纹孔中,保持垂直。
点击放大图片

蒸汽块


另一个平行六面体。

钻孔轴与框架轴相同。只有两个都是上级的人穿过街区。
孔更大,更容易钻垂直导管。
根据需要钻孔的聚四氟乙烯密封件将放置在蒸汽块和框架之间。
管子的形状有点奇怪:我用的是我准备好的东西!
点击放大图片

曲轴



没有对制作发表评论。

另一方面,这一次,零件是钎焊的。

您需要添加一个垫圈,以免其撞到框架。
点击放大图片

盖、轭、活塞和飞轮


对于盖子的内部部分,进行一点铣削:这将使蒸汽顺利通过,因为活塞在高或低位置时将到达距“盖子”1 毫米的位置。

为了固定盖子,我不再知道是什么促使我提供 5 个螺丝以及我可以使用什么描线! 4个就够了,6个用分隔盘就很容易了。请记住通过衣领上延伸的小垂直线来识别它们。

不要忘记对法兰进行相同的钻孔并攻丝以安装 M2 螺钉。

活塞:他们有聚四氟乙烯杯。

如果您的塔没有问题,您也可以计划“正常”。但随后就需要设计具有更高活塞的发动机。
聚四氟乙烯杯活塞

从那时起,为了重复这种相当美观的 5 件式钻孔,我们进行了一些研究,找到了正确的轨迹,并且在仍在进行的同时,对分隔板进行了调整:
将一个圆分成5份
小工具 - 12 -
点击放大图片

确认

我们很快就会开始组装所有元素,如果您像我一样,您会担心一切是否会顺利进行。

这是一个非常简单的方法。
我们画出内部发生的情况:活塞在高位和低位的厚度、“盖”和活塞、活塞杆等之间的空间。然后我们将活塞(此处为下部垫圈)放置在草图上,用茎和轭。
确认

因此,我们可以确定熨平板的正确拧紧方式。
点击放大图片

重新组装


所有部件均浸泡在丙酮中,然后喷漆:

.安装轴承保持架,不要忘记轴承!
插入垫圈固定蒸汽块
。将带有飞轮的曲轴滑入前面和后面的轴线
。呈现垫片和螺丝,不要阻塞和旋转曲轴……逐渐拧紧,始终检查旋转情况。
对于此操作,请在非常平坦的表面或更好的大理石表面上进行。

我不记得是谁写的,它应该像缝纫机一样运行,但这是一个很好的比较。
点击放大图片

最后一次检查


活塞已就位。放置垫圈后,将下盖拧紧......
我们装上枢轴和连杆,将活塞置于高位置并检查其位置。
如果连杆调整正确,应看到活塞顶部与进气孔齐平;由于后者的直径为 2 毫米,因此我们将拥有所需的 1 毫米空间。
一旦达到此结果,拧紧锁紧螺母并“关闭”!。

我们可以观察到,对于两个1/2活塞的固定,我并没有采用“带杯的活塞”中推荐的那种。一颗 1.6 螺钉固定着这两个 1/2 活塞,而且……安装到位并不容易!难怪我必须找到别的东西......



散文



我利用锅炉翻新的机会拍摄了这台发动机。对于船来说,它当然太“大”了,这艘船很满意,而且非常适合“周末”发动机……

但是,由于出色的怠速,船不会呈现出速度的外观- 船!
https://youtu.be/xWLRWklKKro

点击放大图片

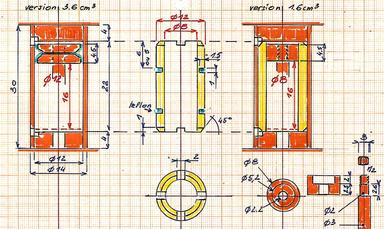

1 台发动机,2 种排量


这个想法已经流传了一段时间:为船提供一个耗油量较低的发动机。
唯一的解决方案是减小气缸容量,将直径为8毫米的气缸所获得的容量减小到1.6厘米3 。
然而,即使有解决方案:将发动机套上套筒,重建发动机也需要时间!
点击放大图片我们首先拆解发动机并检查尺寸。
所解释的方法当然也适用于其他气缸。
点击放大图片圆柱体的内径为12,我们取一圈12,我们将调整该圆柱体以便圆柱体轻松进入。
使用这些管子,这并不容易,在这个例子中,我的 12 x 14 管子不应该位于顶部,因为我必须以几乎 2/ 10的速度拿下 12 轮。
点击放大图片在将新圆柱体锯成一定长度之前,在其中制作两个 1.5 毫米深的凹槽:它们将容纳卷起的聚四氟乙烯,以防止蒸汽从一端传递到另一端。
点击放大图片锯切后,我们继续钻孔(对于 8 的孔,最多钻至 7.8,铰刀将完成其余的工作)。
我们在每一侧以 45° 角切割 1 毫米。
点击放大图片45 圆角允许蒸汽在汽缸内上下流动。为了使其到达活塞,必须制作 2 宽、1 深的凹槽。
点击放大图片小心地通过铰刀并去毛刺。
我们在八强赛中破门,这将充当这个套筒中的活塞。
点击放大图片铁氟龙绕组。在那里,我只挖了 1 毫米的凹槽,然后把它们调到 1.5:通常我们用薄的特氟龙胶带绕两圈。
点击放大图片气缸内的套筒。这些是用来定位它的盖子。
当套筒被推入时,凹槽的位置并不重要,蒸汽循环通过 45° 圆角进行。
点击放大图片有必要重建活塞杆。
该活塞将不再具有聚四氟乙烯杯,但将被称为“浮动”。
点击放大图片活塞:从 8 钻孔到 2.2,然后用 2 毫米钻孔到 5.2。然后锯切后继续获得4.5的厚度。
点击放大图片这里它与锁紧螺母就位。
对于螺母,您必须选择宽度仅为 3 毫米的“老式”螺母。所以用外径为5的扳手拧紧是没有问题的:2毫米到5.2钻孔的解释。
活塞在 2.2 处钻孔,它将浮动在轴 2 上。
点击放大图片在此阶段,活塞应该能够轻松滑动。
有关加工浮动活塞的信息,请参阅此
相册

论文和结论

它首先与压缩空气完美配合,然后与蒸汽完美配合。

如果我们不失去第一个活塞,我们会发现自己有两个电机...我们还可以制作一个直径为 0.6 的钻孔套筒,其三分之一几乎为 1 cm 3 ...
https://youtu.be/vHrEtPM3XSE

点击放大图片

该系统的另一个应用是5 cm 3发动机,其排量减少至1.6。


这次是圆筒线轴电机,其结构可以在本专辑中看到
点击放大图片制造两个长度为 18 的套筒。
气缸管实际上不是圆形的,要使这些衬套适合您必须以几乎 2/10 的方式进行 12 轮!

这次有 3 个凹槽来容纳特氟龙。
点击放大图片套筒准备好后,可以将其钻孔至 5.8,然后铰孔至 6。
点击放大图片我们从带聚四氟乙烯杯的 12 个活塞改为 6 个浮动活塞。
点击放大图片使用聚四氟乙烯,组装就“更难”:您可以使用 2 号铝板,通过旋转和推动,同时添加少量油来进入。
第一次尝试,在 Steam 上也将取得成功......
