该发动机没有偏心轮,而是使用“小马”系统

点击放大图片
这台发动机没有偏心装置,而是采用了所谓的“小马”系统。
所以,这将是纪念我的小摇马的DADA

……通过这种结构,我想测试在 Bloooo 论坛上收集的数据,看看这种类型的发动机在用于摆机械之前的表现如何。

在处理废料并进行调整后,很快就制造出了一台发动机。

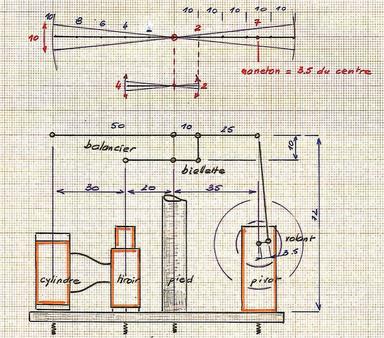

总体规划

点击放大图片


在同一轴线上,我们会找到圆筒、抽屉、脚和枢轴。

天平将由活塞驱动,活塞的动力取决于抽屉。运动将通过连杆传递到方向盘。
“小马”在这种类型的发动机上的应用一定是相当罕见的,因为它本质上致力于泵的动作……

连接到天平的连杆将控制抽屉:
。如果抽屉头的宽度等于 2 毫米(此处没有重叠),则移动量必须等于 4 毫米,这可以通过将杠杆臂乘以 2 来获得。

这个草图没有太多细节,因为您可以调整它并创建您自己的引擎。

例如,杠杆的第二部分只有35毫米!很简单,因为恢复的基地不够长,评级不足以达到50!
另一方面,重要的是,方向盘曲柄必须考虑连杆在摆轮上的位置:如果在 40 处进行连接,则曲柄销将位于 8 的圆上,如果在 50 处进行连接,曲柄销可以绕 10 圈。

一些制作想法

要在底座上对齐的元素

所有部件均配有螺纹接头或 M3 螺柱,我忘了在枢轴底部画出它们!
点击放大图片
气缸
点击放大图片
经销商
点击放大图片
中央脚
点击放大图片
枢轴
点击放大图片

分配孔

你必须在所有四个侧面上钻孔......一个小技巧:将机加工的底座拧成六角形,这会阻碍它,并且板的边缘或中间是很好的参考。

目前,它的钻孔速度为 3.9(3.8 会更好,但我不可能拿到钻头)。经过多次钻孔和焊接后,我们才能通过4号铰刀。
点击放大图片

做一个T

这个小 T 的简单性:6 轮钻孔至直径 3,横向钻孔,展示铜管,钎焊,然后用压缩机检查。
点击放大图片

发动机元件的介绍

必须使用 2 x 3 铜管将这两个部件连接起来,圆柱体和分配器的轴线必须相距 30 毫米。
考虑到我们将孔扩大到直径 3,请提供一根退火良好的铜管,并在将其锯成一定长度之前对其进行成型。
点击放大图片

集会

它有点长,特别是要找到合适的长度,但我们得到了一个组件,它非常适合垂直于两个元件并且它保持自身......几乎!

焊接

点击放大图片右侧是排气管(由 T 连接的两根管子),顶部是与气缸连接的管子,下面是进气管。
事实上,这是第一个焊料的重复。我对元素的良好支撑充满信心,没有用金属丝固定,而是进行了钎焊,然后我不得不重新开始。
点击放大图片这次一切都好。铰孔后,将塞子拆下并更换。
点击放大图片通过放置活塞来检查间隙。

两部分的相遇

点击放大图片安装在底座上。
随后,我将在分配器下方添加一个垫圈,确保它与脚不完全平行。
点击放大图片我们倾斜整个东西并用锡焊接。
气缸的聚四氟乙烯密封件没有损坏!
点击放大图片现在是展示滑块的时候了,您不应该考虑为圆柱形滑块电机提供的调节螺钉,因为调节完全不同。

4 轮中相当容易制作。头部厚 2,因此没有重叠。
点击放大图片

叉轭

一些他们创作的照片。根据需要调整长度。直径为 5 的圆也适合,因为螺纹仍然很深。
点击放大图片用 2 号铣刀制作叉子后,我们可以用两齿铣刀(直径 6)加工“舌头”,方法是用 2 号平面挡住零件。
这将是钻孔的最佳时机孔的轴线...
点击放大图片...通过放置一个楔子,当钻头出来时,楔子会向后移动一点。
点击放大图片在切割成正确的长度之前,请在内部或表面使用锉刀。
两个组装好的部件必须无任何摩擦地旋转。
点击放大图片活塞杆、抽屉杆和飞轮连杆上的轭具有 M2 螺纹,使调节更容易。
在这里,失败是因为我的灯长是 5 毫米而不是 4 毫米。然后我使用了另一个更容易实现的系统。

第一次编辑,第一次测试

点击放大图片

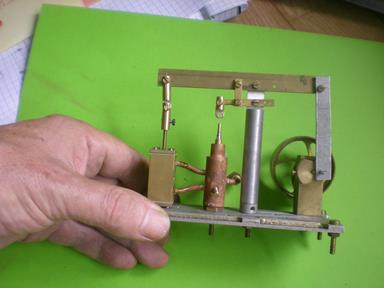

我们不能说它是带有铝制方向盘杆(后来被黄铜板取代)的“顶部”,并且目前枢轴尚未位于轴线上。
正如前面所说,我们看到的螺纹调节杆是没有用的。我们稍后再讨论这个问题。

但它有效
https://youtu.be/6AHdfBtgZkM


其他制造业

在这种情况下,曲柄销距中心 3.5 毫米,即摆轮上的位移为 7。
飞轮连杆的大致尺寸:这种形状允许枢轴与电机和支脚对齐。
点击放大图片
方向盘
点击放大图片

方向盘连杆
点击放大图片

最终组装和调整


重新组装

在继续之前,加工特殊螺钉甚至末端带有螺纹的轴:一切都取决于要确保的连接。
在制作的作品照片中,我们看到了我没有提到的摆轮
:一块 2 x 10 黄铜板,其美观性还可以提高。在顶部,有一个带有弹簧的特殊轴(较轻):几乎完全消除最轻微间隙的唯一方法
在中间的平衡轮 - 抽屉连杆:简单的 0.5 平面,带有 2 个间隔 10 的孔
。右图是方向盘及其包含轴承的轴。
点击放大图片
方向盘连杆
点击放大图片
发动机
点击放大图片
抽屉链接

设置

活塞调节

我们正在尝试准确定义比赛的中途位置。
点击放大图片拉动然后推动活塞,尽可能远地接触塞子。
测量和一半给出垫片(粘纸)的厚度,以将其保持在中间位置。
点击放大图片“保持”就位:只需降低活塞杆,确保其位置正确。

平衡轮和转向连杆的调整

点击放大图片一旦活塞位于其中心位置,就可以使用轭轻松调整摆轮的水平度。
然后我们制作一个木块,其高度必须确定以保持组件水平。
点击放大图片然后,一旦被阻挡,就可以通过将方向盘杆放置在距上死点 90° 的位置来调节方向盘杆的高度。
点击放大图片

抽屉调节

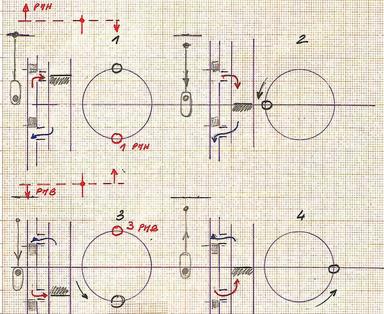

这是最微妙的操作,操作前必须仔细检查自己的不同位置。

这张草图曾在 Bloooo 上引起讨论,而  提出“小马”想法的Ludique

也赞同它。但是,由于发动机是平衡轮,因此您必须记住反转曲柄销的位置(现在为红色)。

我重复一下他的解释:
。 1、抽屉在最高处
。 2、控制杆已下降,但抽屉未移动(1/2行程)
。 3、抽屉在最低处
。 4、控制杆抬起但抽屉未移动(1/2行程)

长孔使阀芯在 1/2 行程内不活动(长方形孔 = 1/2 行程 + 杆直径)


点击放大图片

抽屉调节

这可能会分两个阶段完成:
1 - 当活塞位于 TDC 时,我们用滑块将 2 轮楔入调节孔中,然后拧紧调节螺钉
,然后我们可能会获得如图所示的振荡运动可能是由于不完美的对齐。

2 - 松开并进行微调,可以达到 1/ 10的量级。这个小转变使我们从宽幅振荡变为旋转。
点击放大图片圆圈就位。

其他设置

点击放大图片通过手动操作抽屉链接,您可以查看是否有任何游隙:即使使用 2 个圆圈制成的轴穿过 2 个孔……也有一点游隙。
最好是用适度拧紧的弹簧来完成车轴。
点击放大图片
重新组装完毕,无法转动……我花了好一会儿才找到原因:保证抽屉移动的小连杆与叉子的一个面发生摩擦。
在脚和连杆之间添加了一个垫圈,以下是测试。

测试

到压缩机
https://youtu.be/DQKd5XehtCA

蒸汽
https://youtu.be/bMYNvD1WL_E

对于这些实验,需要非常小的压力。通过蒸汽,我们可以在不到 1 巴的压力下快速运行。
有趣的是,这台发动机可以双向转动,有时,当它尚未提高转速时,它就开始向相反的方向转动......

文档

“小马”:为什么叫这个名字?


以下是在此论坛上找到的解释:
http://modelismenavalradioc.nouvellestar6.com/t4138-petit-cheval-et-pompe-attelee

“”有两种类型的泵。
由蒸汽本身提供动力的,称为“小马”,而连接到机器曲柄上的,称为:Pump Attelée。
“小马”这个名字只适用于由蒸汽驱动的泵。
但 ! “小马”这个名字从何而来?
根据记录和轶事,这种类型的设备被称为“小马”,是指配备有辅助锅炉的大型帆船。该锅炉不参与推进,但主要用于向绞车供应蒸汽,从而帮助操纵索具,这使得除其他外,可以减少船员(平均约二十人驾驶一艘约一百人的船)长米,画布一千多平方米)。这些蒸汽还用于驱动用于干燥货舱或灭火的泵。显然,这些船上除了润滑不良的填料压盖发出的尖叫声
外,没有任何发动机噪音。(长途航行的水手几乎没有机械灵魂)。他们很快将这些呻吟同化为马的嘶鸣,因此有了这个词。
我们海峡对岸的邻居称这些辅助人员为“驴子”!”




在此链接中,我们看到了小型马泵的创建
抽屉的移动比我组装时的移动可靠得多。

http://modelismenavalradioc.nouvellestar6.com/t5753-pompe-a-vapeur-p-tit-cheval?highlight=petit+cheval通过在搜索引擎中输入“petit-cheval”,可以在该论坛上找到

大量文档。
点击放大图片

这里有一个小挑战,可以让我们重新与蒸汽玩具的辉煌过去联系起来:乔治·阿劳斯发现的一个链接。使用振动
电机建造摆锤机……为什么不呢?http://www.peters-toysteam.se/Frisbie/en/index.htm
