 我最终修改了我的副本，在加热方面变得更加简单：从“野营煤气”炉开始就足够了，它将提供水箱、阀门和燃烧器……
锅炉及其配件：煤气罐它的阀门、压力表、润滑器、蒸汽阀和“服务”：气体打火机、水吸管和……木棍！
这是构建最简单的模型：两个底部通过螺纹杆连接在一起的铜管、无需弯曲的锅炉管、蘑菇加热等。但是，需要能够用银焊接或完成。
购买的配件：蒸汽阀和阀门但是......我们可以制造它们。
我们可以改进它：水平、更先进的带阀门的圆顶、压力调节器、安全性等。
一个小型、非常高效的锅炉，在几分钟内升至 2 巴！ FAROA 锅炉的良好回收... |
|
支持
|

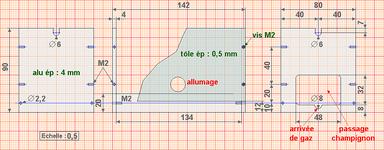

锅炉将被“封闭”在一个由 4 厚的铝和 0.5 厚的金属板制成的盒子中。一切都用 M2 螺钉固定。
该盒子将用螺钉固定在铝板上，铝板上装有 4 个脚（沉头螺钉和螺母）。
一端是由铝制成的储气罐支架；一方面，一个螺丝支撑着油嘴。
根据制造的元件实施。 |
|
|
|
|
 |
为了更好地跟进解释，
下载草图，
太棒了！
|
|
|

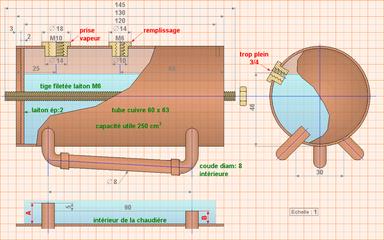

锅炉
|
它非常坚固：粗管尺寸为 60 x 63；同样厚的底部由 M6 螺纹杆固定。
锅炉管由商业弯头（内径8）制成。
“根据相对有效的对流回路，必须尊重A和B尺寸，B侧将冷水带入锅炉，A侧输送热水。” （Pierre Dubarry de Lassalle 的蒸气）
该锅炉采用的差值是 5 毫米。 |
|
|
|
 |
锅炉在其支撑件上，位于蘑菇下方，确保加热：压力上升非常快，有必要采取参考点来保持相同的火焰......
小心，溢流环的位置不正确：我的最新发现显示它应该放置在 42 毫米而不是 46！。 |
|
|
沸腾管和蒸汽干燥
从下面看的小视图显示了施工的便利性：尤其是商用铜弯头
。有足够的空间放置长线圈，这将有助于（部分！）蒸汽干燥。 |
|
蒸汽穹顶
|
 |
|
 更简单...
从16轮开始，在7轮处钻孔。在顶部，根据阀门钻孔和攻丝；底部M10螺纹；侧面有一个蒸汽出口。对于后者，如果不想钎焊，则必须螺纹然后用锡焊接：保证组件的坚固性。
水会沸腾，细小的水滴会通过管道。要限制数量，只需添加一小块直径为 1 的孔。
经过调整，该块不会完全推入以允许放置小锡焊料圆角......而不会堵塞孔！
我们还可以在圆顶底部提供两个平面，高度为 6，以便用 13 扳手拧紧。 |
|
|
要钻出螺纹至 M4 且必须接收蒸汽出口的孔，必须放置密封件（此处仅是纤维管道密封件），拧紧然后定位，否则可能会出现不太美观的偏移。
|
|
水库
您所要做的就是保留锯开炉头后剩下的东西（恢复燃烧器及其喷嘴支架），安装连接器并焊接管子：出色的储备和完美的阀门！
这个小炉子应该很容易在跳蚤市场找到……
当我在架子顶部发现这个组件时我才想到它，它一定曾经对我有用。 |
|
 另一个炉子上部的小例子：
。看到它冲入1，我们恢复了蘑菇和阀门
。锯成2部分：喷嘴座、喷嘴和进气口
。顶部3有一个 M6 螺纹（细牙），我们将在其中拧入一个端件（此处回收燃气灶喷嘴，我们在 3 处穿孔以焊接管子）。 |
|
 一个小的临时组件：小表盘，前面插入燃气开口调节按钮的黄铜杆会移动。因此，对于给定的发动机，可以调整开口以获得相同的加热和……在给定时刻相同的压力！
因此，当我们继续测试发动机时，我们确定的转数将对应于我们可以记录的固定值。 |
|
|
对底座进行了一个小修改，由于缺乏原材料，我不想重做：将野营气罐卡在一个 10 直径盒子的底部，用偏心螺栓固定。嘿，有一个好地方的洞！
|
|
管理燃气供应
这是改变我们的锅炉获得的压力并管理燃气供应并获得或多或少强烈加热的唯一方法。以下是我如何解决此修改后的问题。刻度盘
可让您识别墨盒的关闭位置，并记下达到所需压力（发动机运行）的时刻。 “锦上添花”，可以通过更改并保留一小张纸来为每个引擎个性化注释...... |
|
 |
使用模板，用剪刀描出并切割 5/10 的黄铜板。钻孔 4 并切割一个槽口。
锯切薄金属板的一个小技巧：在下面粘上一块用氰基的木板，这样可以避免振动，并且可以进行无需修饰的切割。 |
|
 |
用锡焊接小方块的准备工作：放置 2 或 3/ 10铝片紧固，然后焊接。 |
|
 |
|
该组件将允许您将纸盘放置在您将追踪达到所需压力的位置。 |
|
 |
|
无需在用于固定炉子的孔中使用螺纹进行固定：在 M4 螺钉周围缠上一点电工胶带。 |
|
|
|
|
 |
这种蘑菇（直径 40 型号）具有出色的加热效果。要查看蒙太奇，只需转到下面引用的专辑即可。 |
|
 |
|
对系统的小改进：1中的环 ，其扁平末端使燃烧器保持平坦并处于正确的高度；2中的一个小螺钉用于阻挡喷嘴支架（不再浪费时间寻找相对于对面的螺纹端件的正确定位）。 |
|
 |
|
将管子安装在喷嘴支架上：带肩的黄铜圆形和 3 M 1.6 螺钉，用于固定到铝环（特氟龙密封件）。 |
|
|
对于最后的组装，我们可以让事情变得更加简单：更仔细地观察，我们发现有足够的螺纹来放置螺纹端件，即使这意味着稍微减少喷嘴的长度......
|
|
|
|
蒸汽阀
|
 |
|
它是商业购买的（Steam le Hobby - 取自旧目录）并且运行良好。我按照同样的原则为其他组件制作了两个。附件相册中一个非常简单的阀门的平面图和描述
配件 - 13 -
|
|
|
|
|
您已经知道我更喜欢特氟龙杯，因为我的加工问题，但也因为出售的管子并不总是完美的圆形。我在论坛上看到，在这种情况下，黄油枪就没用了！
我不同意在有油或无油的情况下运行我的发动机。第一种解决方案是正确的，特别是因为载有油的蒸汽将为运动部件上油：活塞杆、玻璃、机械连接等。 |
|
帽子
我有点羞于向你们展示这个制造过程......但它很容易实现。而且，为了让它更漂亮，您可以在焊接后转动螺母！
2圈的小尖端用于收紧。
如果用锡焊的话，就会有毛刺，抛光效果很差。因此，在将子弹放入孔中之前，用锤子在中心轻轻敲击一下：这会稍微“膨胀”直径并使其稍微弯曲......因此会堵塞！ |
|
|
|
压力表、蒸汽进出口
由一块 10 x 10 的正方形和 3 个连接件制成的组件，值得再次使用。
为了确保良好的电阻，先穿线，然后用锡焊接。
您还可以在钻孔后焊接一个盖子，而不是拧紧盖子！ |
|
|
|
测试
|
使用 3.6 cm 3发动机进行第一次测试：蒸汽阀设置为 3/4，并且调节油箱阀以将压力稳定在 1 bar。通过将气体开口降低至 0.5 bar，可以获得同样积极的体验……这款小型发动机允许这种幻想。
通过更换喷嘴，可以做更多的事情。正在进行一个小订单以获得合适的钻头...... |
|
|
https://youtu.be/xWLRWklKKro
|
|
|
|
|
水箱和燃烧器结构
|
|
如果你不想用炉子，一切都可以做…… |
|
|
|
|
一个超大的水箱 ，因为它是用与锅炉相同的管子建造的。但这对于测试来说是一个优势，因为您不再需要每次都填写！ |
|
|
与其使用商用阀门，因为它绝对不是为了我所归属的用途而制造的，而且很难稳定，最好是购买一个特定的阀门，甚至按照以下计划进行制造。 |
 |
|
例如下面这样的燃烧器
|
 |
|
 |
...或者这个带有喷嘴支架的
|
|
|
Christophe 建造的锅炉
|
谁想要为他的第一台发动机（Simplex）提供动力
这一切都始于图形研究： |
|
|
|
锅炉工作完美。请参阅专用于Simplex
的专辑底部： |
|
