这是 4 年前为 ENATA 发射而建造的锅炉。我把它拿出来测试新的线轴电机。加热 2 或 3 次后出现小问题：无法“读取”液位...管子拆卸和破损。有机会拆除一切并制定计划。
尽管铜管太厚，但该锅炉非常适合小型发动机（最大 2 cm 3 ）。然而，它刚刚为Enata船的3.6 cm 3发动机提供了近20分钟的足够蒸汽！其相当简单的结构以及所有配件和燃烧器的
描述...... |
|
  |
为了更好地理解解释，
请下载草图，
这太棒了！
|
|
|
管子
|
60 x 63 铜管，带两个厚 2 黄铜法兰。所有部件均采用银钎焊。
当然，你需要配备或请教专业人士。您可以通过寻找 1 毫米厚的黄铜管来避免这种情况。焊接（焊枪）没有问题，而且性能更好！
您可以在 Tartaix 找到这种类型的管子（按厘米出售）。另一方面，有必要根据发现的直径来审查支撑的计划。 60年代，它存在。 |
|
两个法兰由两根4 根螺纹杆固定。
锅炉管4 根，由直径 6 的铜制成（也可以是 5 根）。要在没有适当工具的情况下形成它们，请填充大约 20 厘米的长度，捏住一端，填充沙子，闭合并形成适当直径的圆形。
对之前钻孔的调整并不容易，但我们可以做到......
尽量确保锅炉管处于同一水平。我请朋友按以下顺序
进行焊接：
。管、用螺纹杆紧固的法兰、固定到位的锅炉管（用于间隔管和铁丝的金属横杆）：
.锅炉管、正面，不要忘记螺母
。水平和焊接的高级支撑定位
。卡套定位和钎焊 |
|
|
|
阅读摘录：
我刚刚拿出了 Pierre Dubarry de Lassalle 的《Vaporismes》 - Editions Picador -，我的参考书（第 51 页）。
“锅炉（左手）有点像“铁匠铺”类型的通用锅炉......它有锅炉管，如果它们不形成相当大的受热面，则具有循环水的优点为此，必须考虑相对尺寸 I 和 L，根据有效的对流回路，I 侧将冷水带入锅炉，L 侧输送热水。容易制作。”
维度 I 和 L 的“相对性”吸引了我，但是，参考右侧的另一个计划（Bernard Rétif），我的计划更倾向于平等......但是，管子必须倾斜并且一侧打开比另一个高。
|
|
|
|
该锅炉上没有溢流环，遗憾的是，即使使用直径良好的玻璃管，水平仪也不够可靠。要安装溢流管，请将套圈的轴线移至距底部 43 毫米的位置。
|
|
锅炉管：可以看到，它们在定位过程中受到了很大的伤害！ ！ ！ |
|
前视图：忽略拧到螺纹杆一端的螺纹接头：它将用于固定盖子。 |
|
|
 |
|
后视图
|
|
 |
一些关于定位的想法，以免在放置关卡元素时出现太多问题。我们使用水平仪的水平件，用特氟龙拧紧。在黄铜盘和支架上进行标记...根据标记放置并进行钎焊。
对于蒸汽圆顶套圈，您还可以对要使用的密封件进行预调整，以便将其置于正确的位置：在管和套圈上标记，以便在钎焊之前定位。 |
|
 |
|
带套圈的顶视图
|
|
|

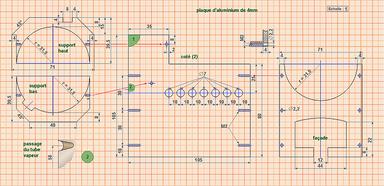

支持
|
它由 4 毫米厚的铝制成。
这些元件使用 M2 螺钉固定。首先在 2.2 处钻所有孔，保持在平坦表面上，并用冲头标记需要在 1.2 处钻孔的位置，然后在 1.6 处攻丝。
小心，在铝中使用石油溶剂进行攻丝。
在最终组装过程中，我们可能会在定位上有微小的变化……用小锉刀来扩大孔。如果我们犯了一个错误 - 特别是内部锅炉支架的孔位置不佳 - ...我们会堵住它！
除了圆边之外，所有东西都用曲线锯切割并用铣床“锉平”......需要耐心！
底部将由 0.5 厚的金属板制成。为了在安装水平仪后安装该底座（检查水密性），需要切出一个槽。旋转百叶窗可以将其阻挡。还提供4个固定支架。 |
|
|
|
 |
|
总体看法
|
|
 |
|
前脸和高后部支撑
|
|
 |
|
低后支撑
|
|
 |
|
此时管子应该是水平的
|
|
|
烟囱和前盖
|
|
一个 0.5 厚的金属板支架、一个环和一个黄铜管（shiplander：从船底排出水，直径 1 英寸）。 |
|
 |
:
在锅炉的前面，一个气雾罐的圆形底部，其内部直径为 63 毫米，形成前盖。
该盖将通过两个螺母固定，每个螺母拧入 2 个延伸件，这些延伸件本身拧到锅炉拉杆上（参见第一个草图和照片 n°：2
|
|
 |
与其立即切割金属板（剪刀），不如用这些纸板尺寸制作模板……这样会更安全。折叠前切掉上表面的圆形部分。这种折叠很容易通过几个步骤完成：侧面，然后是中心在相同宽度的小铝制模板上。
对于戒指，不要去加工 36 直径的圆形，而是去找水管工：你会在那里找到宝藏！ |
|
 |
从管道元件获得的管和环。
2 个 M1.6 孔，用于将底座固定到金属板上。
|
|
|
蒸汽出口
|
尽可能获得“最干燥”的蒸气是很有趣的。为此，该锅炉允许相当长的蒸汽管（2 x 3）展开，进入火焰。
我们将形成该管，使其在锅炉主体和锅炉管之间形成蛇形结构，并且在将锅炉放在其支架上之前，我们不会忘记将其放置到位。 |
|
 |
|
准备
|
|
 |
|
定位
|
|
|
|
|
在组装之前，这些元件已被喷漆：黑色散热器漆，保持得很好。
|
|
 |
|
安装锅炉后安装最后一个支撑元件
|
|
|
|
|
一套配件
一套包括：
.一个开口框架，由 4 个 M2 螺钉固定
。壁炉及其支架见上文
。盖子（填充物）
。板材和捆扎带（非强制性）
。一个级别
。一个蒸汽穹顶
。压力表 |
|
多个组件使用这些附件：水平支撑件（水平仪）的钎焊、蒸汽出口管（蒸汽圆顶）的定位和切割。
因此，它们必须提前进行，并且由于它们的计划可用于其他项目，因此它们可以在以下位置找到： |
|
配件
|
|
|
|
|
|
|
 |
|
 |
|
|
一些阅读材料的摘录
- 关于管的厚度： :: 如果设想的压力不超过3巴，则厚度将为直径：100
在3和7巴之间， 需要2个直径
：100 和7到10巴，3个直径； 100
- 填充： 切勿超过其体积的 3/4，以便水正确沸腾，并且发送到发动机的蒸汽尽可能少湿
- 使用： 在燃料用完之前始终停止并在出发前进行多项测试。短途旅行比干锅炉更好。通过车间的测试，我们可以计划在锅炉缺水之前关闭燃气供应。
- 需要考虑的事实：长辈的经验建议锅炉的容量等于发动机排量的 150 倍......但一切都取决于发动机的使用，特别是其怠速能力！ |
|
|
 |
|
 |
|
上述锅炉的理论容量为 160 cc，但出于安全考虑，我只使用 100 cc。
观察下面的草图，在左侧，我们可以看到通过水平仪获得的位置：
。此位置适合高水平，可实现精确填充
。但对于低水平来说是不利的，因为我们远远超出了可能的燃料短缺......如果我们坚持我们的观察。
在另一台锅炉上使用的一个小过程可以克服这个缺点：在右侧，水平仪的下部放置在弯头上，因此，如果我们想坚持观察水平仪，则可以增加可用容量。
还需要进行一些测试来确定“X”，即锅炉管与燃烧器火焰底部之间的高度。 |
|
|
加热
|
它将由个人建筑燃烧器提供。由结构简单的小罐供给，其阀门易于构造。
我们将在不到 7 分钟内达到两巴的压力。 |
|
 |
|
燃烧器结构
|
|
 |
|
燃气阀 - 10 -
|
|
|
|
|
 |
|
安装不稳定，压力上升......
|
|
 |
|
通过润滑器直接供应蒸汽
|
|
 |
|
这次在润滑器后面安装了一个蒸汽阀
|
|
 |
|
找到合适的气体开口
|
|
|
并且，1 cm 3线轴电机将运行大约三十分钟...测试在开胃酒时间停止！ 7 分钟内获得加压（2 巴）。
与此同时，对2 cm 3发动机的另一次测试……结果可比。小锅炉但高效锅炉...还有Chaloupe Enata (3.6 cm 3 ) ...
请参阅提到的专辑底部的视频。
|
|
该锅炉是 L’Escarbille n° 141 上一篇文章的主题
|
|
|
|
 感谢Roland JACQUINOT给我发送了这套美丽的照片：工作特别仔细！ |
|
 托马斯·萨拉戈萨 (Tomas ZARAGOZA)的建筑，我们将在他的专辑中看到其他照片和视频 |
|
|
|
|
 |
