发动机和锅炉配件 1:制造和组装

类别:机械制图 | 来自:未知未知 | 发布时间:2024-12-06 | 人气值:
点击放大图片
总有一天,您想要建造一切,甚至包括配件。

双重优势:不再需要长时间等待才能收到它们并节省费用,更不用说我们从制作它们中获得的满足感了。
点击放大图片


如果您有机会获得这本旧的 STEAM LE HOBBY 目录,请不要错过,因为它充满了我们配件的计划和想法。

一些可能的创作以及组装提示和技巧:

1 - 必要的工具
2 - 接头的厚度
3 - 水位管的组装
4 - 油嘴
5 - 配件
6 - 小阀门
7 - 4 毫米耐热玻璃管的水平仪
8 - 蒸汽圆顶
9 - 阀门(2 巴)
10 - 燃气阀门


11 - 法兰
12 - 微型 1/4 回转阀门
13 - 阀门手轮
14 - 调节器及其手柄
15 - 圆形法兰

一些一般性



在网上找到的用于制作阀门的数据:
P x S = F 或 P = F / S

P我们不希望超过的压力(以巴为单位)
S我们的球(1/2 球体)的表面(以厘米为单位
F阀门提升的力,由弹簧补偿Leonard Suykens

的另一个发现用于计算阀座直径: d = 2.6 x (S / 5 - 0.412) d的根,单位为 cm S加热表面,单位为 m² p大气中的蒸气压,即 +/- 5









我们发动机的管道:进气管的直径
必须小于排气管的直径,因为“排出的蒸汽需要快速松弛,否则会减慢机器的速度”(JP Bourdillat)。

。 2 根管子位于进气口,3 根管子位于排气口
。进气口为 3 根管子,排气口为 5 根管子


最后,精确一点:排气孔的直径必须是气缸直径的 1/4,如果我们有 8 号气缸,则孔将为 2; 10,我们将突破到2.5; 12 个,我们将取 3 个; ...






攻丝前先钻孔

钻孔直径取决于丝锥
点击放大图片





银焊料:


对于所有配件,通常需要用银焊接它们:因此,当我们将它们放置到位时,如果需要用锡焊接,我们就不会担心看到元件重新获得自由。使用 0.3 毫米直径银焊料的方法可在MULTIREX找到。

Patrick LECLERE 在下载页面的“技术声明”部分提供了一份非常完整的文档。




点击放大图片用钳子夹住焊锡丝(即使你没有像我一样的紧张!),用脱漆剂刷待组装的零件




点击放大图片准备一个至少与耐火砖高度相同的手托,加热至樱桃红色,将火焰散开,将电线推进到要焊接的地方,熔化后立即取出,否则再次加热后再启动




点击放大图片

球密封


用于阀门、教堂、泵...如何正确制作球座以获得良好的操作?

i必须确保球(需要不锈钢)具有良好的“座”。为此,请使用仅用于此目的的球和其一端呈 120° 角的圆形球(钻孔)。

我们将球放入洞中,并将其放置在它必须阻挡的洞上方;我们用子弹楔住它,垂直握住它,然后“砰!” !,一锤子敲击(只有一次)。不锈钢球,也称为“烈士”,会在孔的边缘留下球形印记:阀座




点击放大图片

关节

它们将广泛用于配件。

就我个人而言,我使用丁腈密封件:它们可以承受高达133°的温度,如果我们不超过 2 巴的压力,这就绰绰有余了(这对于我提出的成就来说是不会发生的,并且我一直在寻求实现这一目标)在 1 bar 下运行)。
另一方面,在 3 巴时,它变为切线,因为在此压力下,蒸汽温度为 133)!

我们可以使用耐高达 200° 的氟橡胶密封件,但它们的尺寸不可能达到(例如:内径为 3.18,外径为 6.35,环面直径为 1.59!)

另一方面,使用我们自己制造的聚四氟乙烯密封件,因为聚四氟乙烯可耐受高达250° 的温度

该表取自L'OCTANT目录。



1 - 工具

长期以来,蒸汽一直是“英国步骤”的代名词,获得必要的丝锥和板牙并不总是那么容易。但我们也有所谓的“精细”步骤!以下是后续项目中最常用的丝锥和板牙。然后,你必须完成“收集”......
点击放大图片


1 - 细牙丝锥和板牙 M 6 x 0.75,以 5.2 钻孔
2 - 细牙丝锥和板牙 M 8 x 0.75,以 7.2
钻孔 精加工丝锥穿过砂轮,使螺纹很好地进入底部。
点击放大图片
...以及获得 60° 锥体所需的定心钻,“大型号”。

2-解决接缝厚度问题

点击放大图片

问题

尽管在钎焊前定位时采取了预防措施,但套圈和附件的支撑表面之间可能会发生轻微的偏移。一个极端的例子就是标记反转!为了克服这个缺陷,我养成了使用Viton® O 型圈

的习惯。如果这些密封件能够纠正轻微的缺陷并确保良好的密封,那么它们会保留太多的弹性...既定的习惯是用铝制造密封件...为什么不使用Teflon ®呢?


但如果以片材形式出售的聚四氟乙烯有多种厚度,您就必须拥有整个系列才能找到您想要的产品!
所以,一解决方案:在圆棒中使用聚四氟乙烯,可以在车床上完美加工:只需预先将其钻孔至要安装的附件的直径,然后切出适当的垫圈,精确到最接近的 1/10 甚至在使用时更精确移动小车的刻度。


当一切都好时呢?也就是说,当它落得恰到好处时。因此,在螺纹上贴一点聚四氟乙烯胶带和“胶带推回”将确保密封。
点击放大图片
聚四氟乙烯棒(白色)钻孔,用于切割。

一种方法

一种允许您计算要切割的厚度的方法:我们将添加接头的正常厚度(对我来说,0.5毫米)

通过螺纹计算位移:(尺子放置在丝锥和细针旁边移动:gling ...gling ...)

两个例子:
  • 英制节距 3/16 =每 1 厘米 16 个凹坑,因此一圈可将配件移动: 10 毫米 / 16 = 0.625 毫米
  • 细法式螺距为 4 x 0.50 =每 1 厘米 20 个空心,因此一圈我们将产生 0.5 毫米的位移

配件被阻挡,我们用假直角尺评估其应移动到位的角度。相对于 360° 的角度比例将应用于配件在 1 圈内所做的运动。
点击放大图片



第一种情况,采用英式步骤:要拉直配件,必须将其松开 180° - 123° = 67°,
会产生 67 / 360 = 0.186 的比例位移,垫圈的厚度将为 0.625 x 1.186 + 0.50 = 0.616
点击放大图片
一个麻烦的案例:商标倒置
点击放大图片


第二种情况:要拉直附件,它必须移动 123° + 90° = 213 °

得出的位移为 213 / 360 = 0.59,垫圈厚度(非英文)  为 0.625 x 059 = 0.367 或 0.37,我们将在其中添加或不添加 0.5
点击放大图片
安装密封件后
点击放大图片



第三种情况  ,具有细法式螺距,更严重:要拉直附件,必须将其松开 70° + 270° = 340°,
会产生 340 / 360 = 0.945 的位移,垫圈的厚度将为 0.50 x 0.945 = 0.472 ...而这次我们可以消除最初计划的0.5。




在水平仪的情况下,我们不能做所有事情...但是,我们可以通过为凹进配件提供更厚的垫圈来纠正对齐:**但我们只能玩完整的回合 *

需要注意的是,特氟龙杆似乎!具有比片材更大的弹性:因此需要进行测试以增加良好紧固所需的余量。
点击放大图片
点击放大图片

3-安装水位管

点击放大图片

我的硅胶管不太合适:耐热玻璃管的紧固性很好,但难以将其插入螺母。

窍门:将管子拧到直径与 Pyrex 管相同的圆形铝上……并将其缩小到车床上,以便轻松进入(对面照片)。
一点砂纸,用刀具切割...

管子上一点肥皂,我们轻轻地安装耐热玻璃。轻紧,非常轻,而且防水。
点击放大图片
一些垫圈已经被拆除

4 - 油嘴

对于这些小型机器来说这是必不可少的。零售商处有特殊的油(很少见)。但是,万一绝对短缺,赶紧去厨房,天真地借了一瓶橄榄油……女主人再次露出惊讶的表情!
最简单的,已经用Simplex引擎描述过
SIMPLEX:构造
点击放大图片
点击放大图片
它实际上是一个简单的管子。通过进口管的蒸汽会通过0.8孔带上少量油。油将逐渐被蒸汽取代,蒸汽会凝结,下降到管子底部并提高油位......非常简单但实用!
点击放大图片
经他授权,罗杰·克莱因 (Roger Klein) 绘制了草图并进行了解释
“一根管子穿过石油储备。该管上穿有一个小孔(3 至 5/10 。一小部分蒸汽下降到石油储备中并凝结。进入水中;因此,随着水位的增加,少量的油会通过这个孔并被蒸汽带到发动机中,并且需要不时地对油箱进行放气以提取水。这就是为什么我们称这种类型为“置换”(油)或“冷凝”(水)润滑。
  • 洞是在下面还是在下面并不重要; 0.8 效果很好,但 0.5 也很好(钻头非常脆弱)!
制造起来稍微复杂一点:活塞式润滑器
点击放大图片
原则
点击放大图片
点击放大图片
一次出色的射击练习。
点击放大图片
黄油切割线还没有被重新发明。但是......简化以获得底部部分:
  • 在 2.5 处完成钻孔,然后在 M 3 处攻丝以拧入一根杆(然后用锡焊接),该杆将油嘴固定到位,问题是拆卸和重新组装最终会使发动机上的连接“疲劳”。
  • 只需将排气管(在车床上加工的退火铜,使边缘呈方形)与内部通道齐平焊接即可实现密封:黄铜锥体将其稍微张开(使用前用力旋转几圈)并且...不再泄漏!
点击放大图片
对于焊接(在我的情况下是锡),通过拆下方向盘及其螺纹杆和盖子来定位所有零件。加热整个部件并逐点拉动锡丝。
点击放大图片
油工完成并涂漆。原理:这个时候我们可以调节油的通道。 :一般来说,四分之一圈,甚至更少就足够了!
点击放大图片

当你爱的时候……你就不算数!

还有润滑器,泽维尔  将它们串联起来......
点击放大图片
点击放大图片
点击放大图片
点击放大图片

“快速”施工方法

尽管很简单,但油嘴是我不喜欢制作的零件:我发现如果单独准备上、下部件,则加工它们会花费太长时间。所以……一个“快速”的方法!

找到一个管子和一个适合它的圆形。将管子切成合适的尺寸,但不是圆形。
点击放大图片
将插入管中的圆形钎焊至正确长度,然后锯
点击放大图片
使用车床和钻头,然后为盖子螺纹
点击放大图片
在另一侧进行圆形加工,钎焊,锯切,用车床再加工,然后用铣刀,对先前以 0.5 或 0.8 钻孔的管子进行攻丝、钻孔和钎焊...
点击放大图片
并充分发挥您对关闭的想象力;方向盘或操纵杆...
这次所有的零件都已经银焊了,接锡的时候就不会出现问题了!


我们的蒸汽机用什么油?

我们的蒸汽机用什么油?

实际上,一切都取决于工作压力,因此也取决于温度。我向我的朋友罗杰借用了一些关于汽车油使用的
数据: 。低压、温度不超过120℃、50W级均可使用。更高的压力和温度从 120 到 150°,等级 80/90 W。 6 到 8 巴的压力(这变得很困难!),由Vaporist 工作室特别出售的特殊油




有一段时间,我认为使用后者做得很好。然而,我的发动机很少以超过 2 巴的压力运行。
反馈:我的最后一个电机首先使用压缩空气然后使用蒸汽完美运行(单动振荡)。第二天,我将继续我的实验,别忘了给润滑器加注这种特殊的油。就在那里,仅此而已,堵塞......即使使用压缩空气!
我想拆开活塞,感觉到很大的阻力:完美的滑动,但你必须将其从气缸中强行推出:活塞和气缸上覆盖着一层薄薄的油,这层油......“粘住”!
用丙酮清洗一下,又消失了。
经历过两次。最终我用橄榄油
替换了这种特殊的油,没有再出现任何问题。说明:首先是罗杰的指示内容


而且,可能的事实是,对于这台发动机,我使用了带有 0.8 毫米孔的简化模型注油器
:可能油太多了。我以前使用可调节流量的活塞式润滑器时没有遇到过这个问题。

点击放大图片

填充和排空润滑器

由于空间不足,有时无法在不拆卸润滑器的情况下对润滑器进行填充或排空:排油塞位于底盘上,而底盘上并不存在排油塞。

所以,没问题,我们使用注射器
。用其针进行排空
。为了在没有针头的注射器上进行填充,
我们放置了一个小铝管,我们将其末端压平,并对其进行整形,以便它在润滑器的颈部和蒸汽通过的管子之间滑动


Pat BEC 的一款非常好的润滑器(注油器)

“好吧,铜管暂时没剪到合适的高度……

油道孔是Ø0.3mm……钻孔的时候出汗多啊!

够了,顶部的盖子铜管比加油器的顶部高一点......
我们通过铜管顶部的盖子加油(我父亲甚至有一个连接M6x75配件的想法,通过硅胶软管,到一个大的注射器)已打开注油器盖以排出空气。

装满后,关闭 2 个盖子。
要清空,请稍微打开注油器盖以让空气进入,然后重新连接到铜管顶部。我们吸气……”
点击放大图片
点击放大图片
点击放大图片
点击放大图片
点击放大图片

照片和文字取自 Blooo 论坛,并获得作者许可:
http://www.bloooo.fr/forums/viewtopic.php? f=21&t=4235

5 - 连接

它们可以轻松批量生产
点击放大图片
单连接
点击放大图片
双连接
点击放大图片
螺母和焊接头
点击放大图片
点击放大图片
点击放大图片
解决了焊接尖端的一个小问题
点击放大图片

当您想要焊接端件时,您需要费尽千辛万苦才能让螺母远离……焊缝!
要将其固定到位,只需用配件将其支撑即可!
点击放大图片

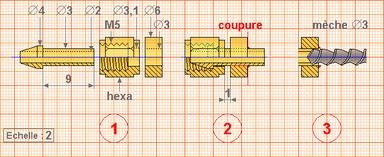

另一种方法...

...如果您想“包裹”管道,请使用另一种方法。在这种情况下,有趣的是通过添加一个环来使屠夫绳和特氟隆薄膜靠近连接。
点击放大图片
1 - 通过添加环来准备元件
2 - 将环钎焊在中心部分,同时用另一个端件或插头固定螺母:1 mm 间距;从外部钎焊
3 - 再次钻孔

通常,焊料已延伸到环的整个长度上,剩余的连接足以确保紧固。
就我个人而言,我用刷子涂抹剥离剂,但不超过环的宽度:焊料往往会扩散到那里......
点击放大图片
结果

对于管道保温:
提示和技巧 2 - 24

另一种方法

正如Gérald HAUTIER (GéGé)善意地告诉我的那样
:“当我们进行连接时,我们总是面临同样的问题:如何攻丝将待焊接端部压在连接件上的六角螺母?
事实上,丝锥的锥度妨碍了正确的连接。”一些建模者建议磨削精加工丝锥

的末端来解决这个问题,但我更喜欢另一种解决方案。我敲击螺母之外,然后返回并在一端制作一个小埋头孔,该小埋头孔用于定位将在该位置钎焊的焊盘。



点击放大图片
全螺纹螺母
点击放大图片
变成颗粒
点击放大图片
颗粒放置在螺母上并以埋头孔居中
点击放大图片
焊盘焊接
点击放大图片
恢复和清洁后,坚果就准备好了

有机会去瑞士参观GéGéhttp://g-hautier-modelisme.e-monsite.com/accueil.html
必看网站!
点击放大图片

连接公元件的锥体的实现

Frank TYSSENS提出了一个好主意,他制作了一种特殊的工具
点击放大图片

6-小型安全阀:修理或制造

对于低压(小于2巴),可以使用下面描述的模型。
遇到的问题:压力小于1巴时,阀门泄漏;另一方面,通过按压来增加压力。
拆解:不是弹簧的简单调整,实际上是杆的异常磨损!
点击放大图片

重建
.螺杆被更换,端部焊接螺母取代了原来的杯。 1 毫米厚的聚四氟乙烯垫圈将取代垫圈。其他一切都保留,但可以很容易地制作...



要重做,请避免“悬挂”的螺纹杆,并用两端有螺纹的黄铜圆螺纹或不锈钢代替:这最终是我刚刚想出的解决方案采用并且效果更好。
点击放大图片
...使用这个草图!

7 - 4 毫米耐热玻璃管的水位

点击放大图片

材料:圆形 8 和 10 黄铜,六角形 8

垂直部件将在 4.2 处钻孔,以容纳 Pyrex 管 4。密封将通过硅胶密封件确保。

点击放大图片左图,初步定位:套上聚四氟乙烯,将水平仪的水平元件拧紧在套圈上在套圈上进行标记,以便在钎焊前清楚地识别其位置。这个过程可以避免之后对准的很多麻烦...

请注意,此操作是在焊接水平元件之前完成的,水平部分必须用于定位在锅炉底部。

右侧是用于钎焊水平元件的小组件。
点击放大图片此处使用聚四氟乙烯垫圈带对套圈进行密封:就像在准备焊接期间一样。

使用 4 毫米铜管检查对齐情况,这还允许您测量放置在下部的 Pyrex 管的有用长度,但不得超过上部水平孔。
点击放大图片提醒一下“提示和技巧2”中描述的小过程:用内径为4的硅胶管制备接头。

将其螺纹到放置在心轴中的铝圆上,减小直径以达到内径用刀具在螺母上切出 1.5 厚的垫圈。

在耐热玻璃上涂一点肥皂可以使操作更容易。
最好在第一次加热后恢复轻度收紧。
而且,提供非常干净的管子切割,没有任何粗糙度......
组装一个级别 - 10 -
点击放大图片
组装完成
点击放大图片

8 - 蒸汽穹顶

材料:圆形 6 个、圆形 4 个、六角形 14 个
附加工具:10 x 0.10 和 4 x 0.50 的丝锥和模具
蒸汽圆顶结合了
.锅炉内的蒸汽入口,主体旋入其中,下部有小孔,阻碍水滴形式的蒸汽通过。
。一侧是压力表的出口
。相反,带有水龙头的出口,一旦达到压力即可释放蒸汽,硅胶垫圈
。顶部有一个安全阀
点击放大图片
组装完成
点击放大图片
“小”洞

蒸汽龙头

压力表连接
点击放大图片
制造的元件

除了马诺!
点击放大图片

圆顶体上的标记
点击放大图片

9 - 一个阀门:最大 2 bar

材料:
。 12 六角形、6 和 2 圆形;直径为 4 的不锈钢球

对于主体,我们在 22 的长度上以 5.2 钻孔,并使用 6 x 0.75 丝锥开孔。底座将车削为 10,螺纹为 10 x 1.0。
6 螺纹盖上穿孔有小孔,当超过设定压力时,蒸汽可以逸出。杆应在孔 2 中轻松滑动(在 2.1 处研磨或钻孔!。用于固定弹簧的小底座。
杆可以通过两种操作制成:在杆 2 上焊接圆形 4,然后在 2.8 处加工肩部,必须保持弹簧和底座成 120° 以正确支撑球。

组装球:然后将其放置在黄铜圆上,其一端已像杆一样加工,将其放在其底座上并用锤子轻轻敲击...

调整:将组件安装在装有其压力表,加压并拧紧盖子以获得所需压力的触发。弹簧压缩得越多,触发蒸汽释放的压力就越高。

**待修复错误:直径7.2不好,应该是5.2!*
点击放大图片
零件
点击放大图片
弹簧组件
点击放大图片
通过或多或少地拧紧弹簧来调整允许的压力

10 - 煤气阀

点击放大图片
计划
点击放大图片
点击放大图片
如果遇到密封问题,我们可以使用最近发现的小技巧,放置一根与针接触的铜管:参见中描述的最后一个蒸汽阀
蘑菇加热

11 - 管道法兰

点击放大图片法兰比普通配件更美观、更逼真。
对于第一个,即 9.3 cm 3发动机,我从 16 发子弹开始制作它们,它很长,我们损失了很多材料。
因此,我们可以犹豫......较小的加工范围可以使事情变得更快。


原理:焊接有一段管子的两个圆盘拧紧聚四氟乙烯垫圈该垫圈是隐形的,可确保完美密封。

为了能够确保可能的恢复,请取 2.5 的平分以获得 2 的最终评级。

点击放大图片
点击放大图片
开始之前,设置约束:2 x 3 或 3 x 4 管道的法兰;旋入M 1.6或M 2;一字螺钉或六角头螺钉(由于中心管的原因,轴之间的距离不会相同,并且在几秒钟内,您必须能够滑动钥匙)。
对于本案例:规划为 2 x 3 的管道将被焊接成 3 x 4 的管道; M 2 面,特殊六角头螺钉(头部宽度减小)。

对于 M2 螺钉,请按 1.6 钻孔。您还需要为管子钻孔 4 个。通过放置两个 1.6 钻头,一个位于中心孔,另一个位于正常位置,我们获得一个斜率,该斜率将作为铣削的参考。
点击放大图片

在用“木胶”粘合的方格纸上做标记;有一个十字桌是非正统的,但对我的视力有好处!
点击放大图片
所有孔均已标记,然后钻孔至 1.6
点击放大图片
4 处钻中心孔
点击放大图片
仔细修剪孔洞
点击放大图片
沿着“纸”切开并浸泡以将其去除
点击放大图片
虎钳中的规定:2 个 1.5 钻头,而不是难以攻丝的 1.6 钻头和埋头孔
点击放大图片
用粘在棍子上的“自制”砂纸锉进行横向倒圆!
点击放大图片
然后我们返回第二面......
只剩下两个,但一次四个!
点击放大图片
焊接时要拧紧,特别是当您“颤抖”时;
喷灯,因为它是铝,会熔化!
点击放大图片

通过插入垫圈拧紧管子,以免接触钳口:厚度调整并倒圆至直径 15,最简单的解决方案...
点击放大图片


...并使接头外壳深 0.3,直径为 5 或 5.5。

遇到问题怎么办?后者是,用我的轻手,在管子上或管子和板之间的小焊料块。
点击放大图片
准备一圈一端有螺纹的黄铜(这里是M3),一个螺母和一个套筒......
点击放大图片
...倒置拧入卡盘
点击放大图片
不漂亮,漂亮,最后只能扔进垃圾桶
点击放大图片
复苏后
我们可以平仓,因为我们有保证金
点击放大图片在钎焊过程中,黄铜管经过加工硬化,当我们想要在一个法兰上以 M2 螺纹加工并在另一个法兰上以 2.1 螺纹钻孔时,黄铜管会被虎钳压碎。放置钻头或黄铜轮以防止挤压
点击放大图片调整螺钉长度后,法兰即可使用。
至于特氟龙垫圈,可以通过制作相反描述的小器具来轻松获得并且尺寸合适::

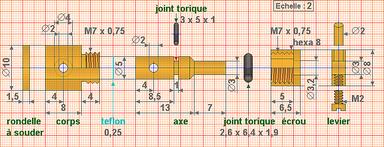

12 - 1/4 转微型阀

点击放大图片
点击放大图片
点击放大图片
本体和轴同时钻孔2个
点击放大图片

成分直径为 5 的黄铜棒中的 3 x 5 x 1 接头阀体为 10 黄铜圆,钻孔至 4.9,然后穿过 5 铰刀螺母,用于拧紧 2.6 x 6.4 x 1.9 的接头压紧在喷嘴上有一个垫圈,在对打火机进行钻孔后将其焊接在本体的末端,以提供第一道密封




点击放大图片安装移动部分时,在本体底部放置0.25特氟龙垫圈或其他以消除摩擦;我尝试了另一个更轻的垫圈用于侧面阻挡,但即使添加垫圈,它也不起作用,你需要一个 2.6 x 6.4 垫圈;主体侧面直径达到 4,用于焊接 3 x 4 管,小木柄用于枢转。
一旦拧紧螺母,运动部件应能轻松转动,而不会拖拽螺母。

从压缩机测试开始检查可靠性。

为了在同一型号上制作另一个阀门,我找不到要焊接的垫圈,也没有勇气将其剪掉......另一种继续进行的方法:
点击放大图片
一块 1mm 的黄铜板被钎焊到底部......
点击放大图片
...用手剪粗剪...
点击放大图片
...获得相同的结果并且没有太多麻烦!
点击放大图片



另外,要解决控制杆的位置问题并确定总的开启位置:
保持组件不变,将2个钻头穿过阀体和旋塞,水平放置。钻头和...一点铣刀!
点击放大图片
马克斯·卢梭 (Max Rousseau) 刚刚建造了它,它的一个特殊用途是……排水阀

13 - 方向盘

使用商用方向盘非常简单,Steam Le Hobby提供了一些出色的方向盘。但订购和交货需要数周时间!所以,这一次的制造测试并不新鲜,但我从未尝试过!

原理很简单:我们焊接7根管子,其中一根作为核心(一次焊锡丰富)。
我还没有尝试过锡...如果有效的话,可以为我们要喷漆的方向盘预留。
只要管子的直径相同,
我们就会掉下来!
点击放大图片
点击放大图片
切割 7 根管子(这里是 3 x 4 黄铜管)
点击放大图片
将它们围成一个直径为 12 或 13 的圆圈
点击放大图片
用铁丝将它们绑起来(2根扎带)
点击放大图片
从转弯处取一张脸
点击放大图片
切割至选定的厚度
点击放大图片
一个方向盘和一些备用!
点击放大图片
点击放大图片


当你可以将方向盘焊接在2或3轴的末端时,没有问题。但是,如果有时需要拆卸方向盘(这里是要拆下的螺母),可以按以下步骤进行:

。为我们将焊接的方向盘制作一个轴并提供一个止动环。
点击放大图片
点击放大图片

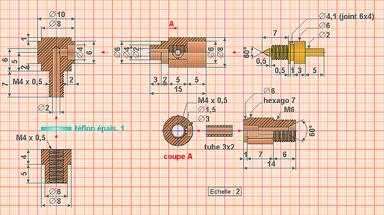

14-调节器及其手柄

事实上,调节器是另一种类型的蒸汽阀,我们在机车上会发现更多......

这种结构已成为经典。所有部件都是钎焊的,这次不可能添加在针的压力下变形的小铜套。但是,经过几次紧缩,我们取得了很好的结果。使用压缩机对小型组件进行测试,蒸汽入口浸入水中 - 当手柄处于关闭位置时没有气泡!
点击放大图片
所有零件

、套圈稍高,以方便安装,否则会撞到中心管对于特氟龙垫圈也是如此,其厚度为 1... 2
比接收孔稍宽,这使得焊接更容易;因此,3 x 2 黄铜管将涂有焊料。

点击放大图片
对于焊料,这很简单:涂上适当的助焊剂,用喷灯将其变成樱桃红色,将其移到一边并呈现会自行流动的焊料。等一下,将零件翻过来,再次涂上剥离剂并加热……完美焊接。冷却和清洁后,将针穿过导管,检查是否添加了过多的焊料!


与以前的 DIY 项目唯一显着的区别是使用铣刀而不是钻头来准备组件:这确保了顺利的组装。
点击放大图片
阀体与阀
刀连接直径4
点击放大图片
直径 6 的丝杠导向装置
5.8 钻孔后直径 6 的埋头孔
点击放大图片

与直径3的草莓蒸汽出口连接
点击放大图片

手柄或更确切地说是曲柄


这是一个尝试传统方向盘以外的东西的机会。
从2.5厚的黄铜板开始,钻1.2个孔,以便将来在M1.6处攻丝,然后钻2个孔(我们看到的“大孔”与它无关,因为它是一个坠落)。
使用 1 号钻头确保正确位置,进行埋头孔以获得斜度。
然后使用轴跟踪制作板。
在边缘钻 1.2 孔,锯开槽并将其中一个孔重新开至直径 1.8。
剩下的就是攻丝用于夹紧的孔和用于手柄的孔。你可以使用一个好的螺丝和螺母......
点击放大图片
点击放大图片
点击放大图片
点击放大图片
点击放大图片
点击放大图片
点击放大图片

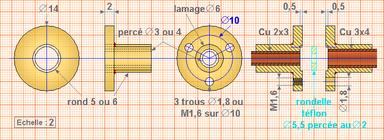

15 - 圆形法兰

另一种更容易制造的模型:垫圈和圆形,焊接后可以钻孔。
当然,至少需要5个孔用于拧紧,螺柱会更好...
带有特氟龙垫片,保证密封性...

这里垫圈的直径为14,这样可以轻松接收5或6的圆根据要适配的铜管,将钻孔为 3 或 4 个。
请注意,由于批量生产,很可能连接 2 x 3 管和 3 x 4 管(最后一张草图)


图像制造:只有分隔板上的钻孔不存在。

拧紧时,使用头部易于穿过的 M1.6 螺钉。一个法兰以 1.8 钻孔,另一个以 1.2 钻孔,用于 M1.6 攻丝。
点击放大图片
钻黄铜圆:
.直径 5 用于连接 3 x 4
。直径 6 用于连接 3 x 4
点击放大图片
锯出额外 0.5 英寸厚度的垫圈以进行维修
点击放大图片
根据所需长度切割 5 或 6 个圆,考虑到垫圈的厚度,在车床上取一侧
点击放大图片
翻转的一面在外面,锯切的一面在里面:稍后会被取走
点击放大图片
焊接后:为了便于焊接,请参见专辑开头
点击放大图片
如果垫圈是方形的,则设置为厚度
点击放大图片
根据与管子的连接方式钻孔如下:3或4
点击放大图片
直径 6 x 0.5 深的草莓切口
点击放大图片
安装在 3 或 4 根螺杆上;如果垫圈不是方形或发现焊料毛刺,则用工具打磨或返工
点击放大图片
生产铁氟龙垫圈:外径5.5,内径2.5
点击放大图片
钻孔和螺纹加工完成后,首先将其拧紧在聚四氟乙烯垫圈上

说点什么吧
  • 全部评论(0
    还没有评论,快来抢沙发吧!
