油泵

类别：机械制图 | 来自：未知未知 | 发布时间：2024-12-06 | 人气值：

替代活塞式润滑器的油泵...

它将具有非常高的传动比。
这里我们看到的是连接到水泵曲柄的一个：最终减少量将是 1/ ⁵⁸，或者发动机每 58 转就会减少 0.10 毫升的水滴。

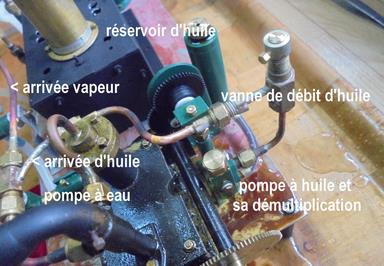

该泵应安装在1.35 发动机上，此处可以看到其活塞式润滑器。
油泵将由已乘以 6 的水泵曲柄板操作。

专辑 - 引擎 1.35

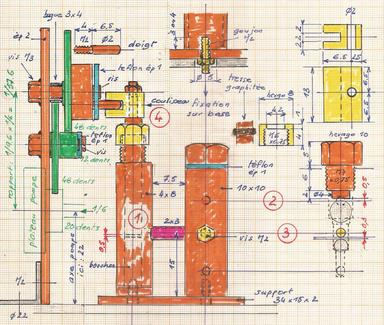

该计划很大程度上受到Gems SUZOR的草图的启发，该泵安装在其 45B 发动机上。

另一方面，我修改了上部的 6 x 100（钻孔 5）攻丝，因为在我看来，直径 5 的球无法滑动：M7 x 0.75 攻丝（钻孔 6.2）延长了 5.5尊重接收球的孔和泵特有的比例。

其他细微的修改取决于该泵的安装。

1和4：活塞行程的调节：当滑动指处于低位置时，活塞必须放置在距离瓶盖顶部0.5毫米处：
。焊接前我们可以通过孔检查活塞的位置，以确保与泵体的连接
。您还可以将聚四氟乙烯垫圈

2和3放置在活塞杆顶部和滑块之间- 球的运动对应于球的 D x 0.1:
。对于顶部，我们可以使用帽子的底部
。对于底部的，它更精致，但我们可以接受0.35。

它是一个M2螺钉，可以将球的运动限制为3，通过将其拆下，我们可以将其取出。

泵

气缸及其活塞

我们将从一根 4x8 管开始，需要将其一端堵住。活塞来自直径为 4 的圆。

对于那些拥有高效工具的人，最好是在 8 的圆中制造气缸，并通向 4 的铰刀。在这种情况下，密封件复曲面很可能毫无用处。对我来说，这个圆柱体太长，无法正确钻孔。

活塞必须能够轻松滑动，并且 O 形圈的放置尽可能准确（不要犹豫，使用容纳它们的凹槽）。
为了增加密封性，您可以使用缠绕两圈的石墨编织物：气缸盖会或多或少地紧固（参见整体草图）。

泵体

由 10 x 10 方形黄铜制成。

所有钻孔均在尊重深度尺寸（红色）的情况下连续完成。

然后我们将进行侧面钻孔和用于固定的钻孔，该固定钻孔将在 M2 处攻丝。

气缸和盖

泵体及设备*

活塞和滑块

第一次编辑*

*我把泵体的高度弄乱了 2 毫米：我们放置了 2 个螺母来补偿正确的高度...

最后一张照片显示了银钎焊之前要进行的组装，但底座除外，它将被焊接到锡上。

防水

通常，O 形圈不会向上泄漏。
然而，可以用石墨编织物来增加它。

编织的

绕线

切

捣固

乘法

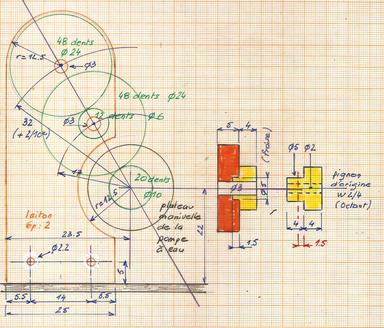

油泵将通过添加到水泵曲柄上的齿轮来操作。为了符合Gems Suzor的数据，需要进一步增加油泵的转速。
在那里，我用我拥有的东西凑合着，塑料齿轮！

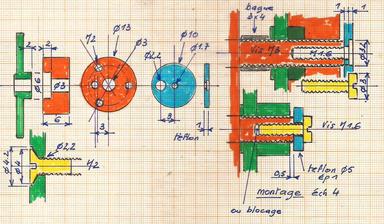

轴为 M3 螺钉：没有长度尺寸，因为这取决于所用齿轮的厚度：需要提供大于 0.5 毫米的长度，以便轮子转动且不会被阻挡。
最好是调整 M1.6 螺钉的长度，以便在完全拧紧时，它们可以固定特氟龙垫圈，而不会阻碍车轮的旋转。

支撑和螺钉（轴）

模板的组装

确认

锡焊料

为了保证焊接时螺丝垂直，我们保留了铝模板。

水泵曲柄板改造。
锡焊。

通过操作滑块的手指位置修改上齿轮。

用M2沉头螺钉固定。

组装：从底部轮开始。

检查活塞行程和滑块操作。

我们已准备好进行最终测试，在此之前已经进行了另一次未经还原的测试，以检查该组件是否适用于 SA 1000 油！

https://youtu.be/Kvs6EXRuGcs

该泵的特点：

。泵弯头（活塞直径为 0.4 厘米，冲程为 0.8 厘米）可输出0.10 毫升油。
。齿轮比：(20/48) x (12/48) =1/9.6 乘以水泵的齿轮比(1/6)，我们得到 1/57.6 = 1/58

57.6 发动机转数 1.35 cm3 = 77.76 cm3发动机排量与供给发动机的机油之比
为： 77.76 / 0.10 = 777（对于 Gems SUZOR，该比率必须在 700 到 1000 之间）。所以这似乎是正确的。
