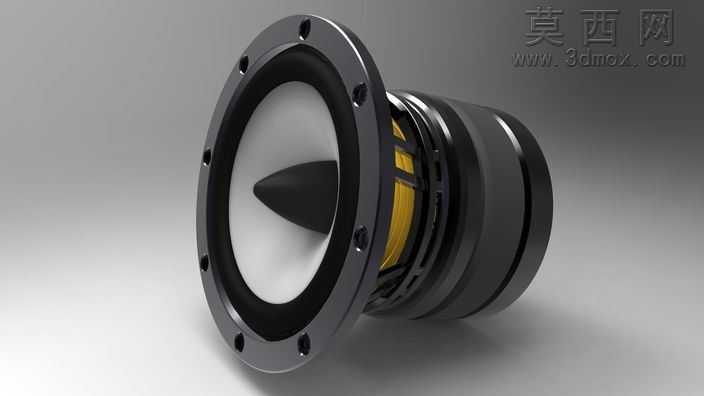

4英寸定制款HiFi扬声器单元三维设计

本作品为4英寸定制扬声器单元的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化构建，完整还原了扬声器从外到内的全部结构细节。建模阶段首先以扬声器的安装法兰为基准，精准绘制了法兰盘上的6个均匀分布的安装沉孔，法兰边缘做了符合工业生产标准的倒角处理，避免锐边应力集中的同时兼顾装配便利性。振膜部分采用锥盆结构设计，中心设置了流线型相位锥，建模时通过曲面放样命令实现相位锥与振膜的顺滑过渡，保证声波扩散时的相位一致性，还原真实扬声器的声学结构逻辑。折环部分采用半圆弧截面的悬边结构，通过扫掠命令沿振膜外边缘路径生成，精准还原了折环的弹性支撑结构特征。盆架部分采用高强度金属结构设计，建模时预留了弹波、磁路组件的安装定位槽，所有装配位置均设置了合理的公差间隙，符合实际产品的装配要求。磁路系统部分完整构建了T铁、华司、环形磁钢的组合结构，磁钢外侧设置了散热镂空结构，还原大功率扬声器的散热设计细节，音圈部分采用骨架加线圈绕组的分层结构，清晰展现音圈在磁隙中的工作位置。渲染阶段采用专业渲染引擎完成效果输出，金属法兰部分赋予磨砂黑金属材质，还原铸铝盆架的哑光金属质感；振膜部分采用复合纤维材质，调整材质的漫反射与半透明参数，呈现锥盆的特殊材质肌理；折环部分赋予橡胶材质，调整材质的粗糙度与弹性质感参数，还原橡胶悬边的柔韧视觉效果；磁钢部分赋予黑色烤漆金属材质，中心相位锥采用亮面黑色塑料材质，通过不同材质的参数调整区分各个部件的质感差异。灯光设置采用三点布光方案，主光源从侧上方打亮扬声器主体，勾勒出法兰盘与振膜的轮廓层次，辅光源补充暗部细节，避免磁路部分出现死黑区域，背景采用渐变灰色背景突出产品主体，最终渲染效果清晰展现了扬声器的结构细节与材质质感，可用于产品结构验证、外观展示、装配模拟等多个场景。
