3U立方星卫星载荷舱结构设计

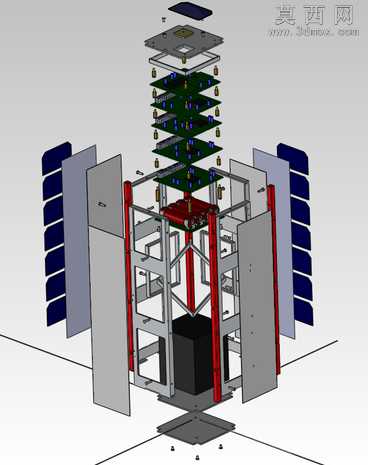

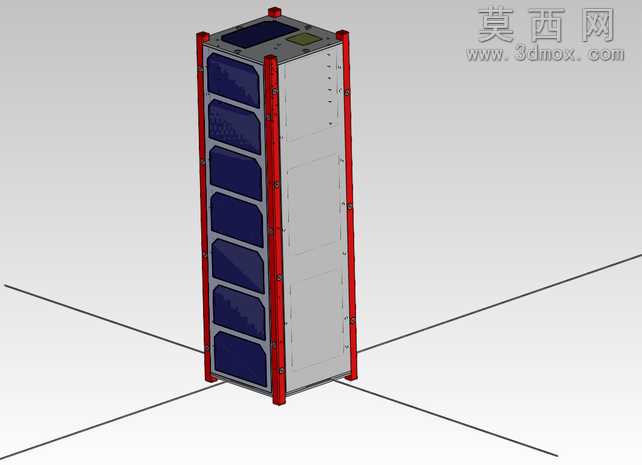

本作品为3U规格立方星主体结构三维建模成果，建模过程严格遵循立方星通用设计规范，采用SolidWorks完成全参数化建模，整体比例精准匹配3U立方星100mm×100mm×300mm的标准尺寸要求。建模阶段首先搭建主体框架基准，四根沿棱边布置的红色承力立柱作为核心承载结构，采用等截面型材结构设计，立柱上预留标准化安装孔位，用于固定侧板、内部载荷支架以及星箭对接接口，孔位间距严格符合航天领域立方星安装接口标准，确保与通用部署机构的适配性。主体外覆两类侧板，一侧为深蓝色嵌板结构，采用多块独立模块化面板拼接设计，每块面板对应内部独立载荷舱段，嵌板边缘做密封倒角处理，既满足舱内电磁屏蔽需求，也预留了太阳能电池片粘贴基准面；其余侧面为浅灰色整体蒙皮侧板，表面排布规整的安装定位孔与散热凹槽，兼顾结构轻量化与热控设计要求。模型顶部设置功能面板区域，预留了姿控组件、天线接口、星载计算机模块的安装位，面板边缘做圆角过渡处理，避免发射阶段的应力集中问题。渲染阶段采用写实材质表现，红色承力立柱赋予阳极氧化铝材质，调整金属粗糙度与反射参数还原航天级铝型材的哑光金属质感；深蓝色嵌板赋予碳纤维复合材料材质，添加细微的编织纹理与低反光涂层效果，贴合星载结构常用复合材料的外观特征；浅灰色侧板采用航空铝合金喷砂材质，表面添加轻微的使用痕迹质感提升真实感。结构设计上采用模块化分层思路，内部预留两个独立有效载荷舱位，分别对应抗磁性材料试验载荷与业余无线电中继载荷的安装空间，舱段之间设置分隔支撑板，板上预留走线孔与载荷安装螺柱，既保证不同载荷之间的电磁隔离，也方便整星的装配调试。整体建模过程中对所有棱角做倒圆角处理，所有配合面设置合理的装配间隙，完全符合航天结构件的加工工艺要求，模型可直接用于结构验证、装配仿真以及3D打印原理样机制作，完整还原了3U立方星从承力框架到外蒙皮、从顶部功能接口到内部载荷舱的全部结构细节，能够清晰展示立方星的标准化设计逻辑与结构组成特点。
