弹性块式联轴器三维结构设计模型

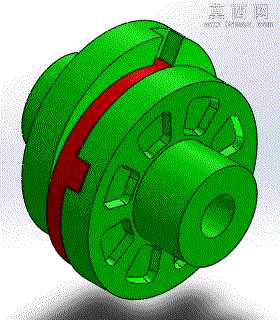

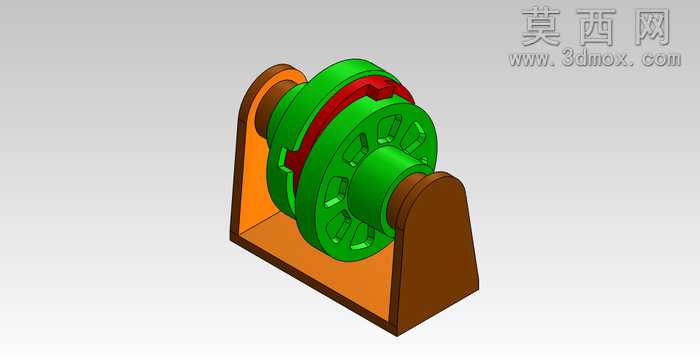

本模型为弹性块式联轴器的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动连接件的设计规范，对两半联轴器本体、中间弹性缓冲块、周向传力槽、轴孔定位结构进行了1:1比例的精准还原。建模阶段先以旋转凸台命令生成两半联轴器的基体轮廓，针对端面上周向均匀分布的传力卡槽，采用阵列特征完成批量生成，保证每个卡槽的尺寸公差、位置度完全一致，避免传动过程中出现受力不均的问题；中间的红色弹性缓冲块采用异形截面拉伸建模，其凸起结构与两半联轴器的卡槽完全契合，建模时预留了合理的装配间隙，既保证弹性块可顺利嵌入卡槽完成装配，也还原了弹性元件缓冲吸振的结构特性。材质与渲染环节，将两半联轴器本体赋予工程常用的铸钢材质，调整材质粗糙度参数还原金属加工后的哑光质感，对轴孔内壁、卡槽传力面做了轻微高光处理，体现机械加工面的精度特征；中间弹性缓冲块赋予高弹性聚氨酯橡胶材质，设置醒目的正红色漫反射颜色，调整半透明与柔化反光参数，直观区分金属刚性部件与弹性缓冲部件，渲染时采用环境光加定向补光的布光方案，清晰展现联轴器的外轮廓、内部卡槽结构与装配层次。结构设计上，该联轴器依靠中间弹性块的变形补偿两轴的径向、角向与轴向偏移，同时可吸收传动过程中的振动冲击，降低轴系运行的噪音，周向均匀分布的卡槽传力结构可保证扭矩传递的均匀性，避免局部应力集中，轴孔采用标准圆柱孔设计，可适配同直径的传动转轴，整体结构无冗余设计，装配逻辑清晰，可直接用于传动系统的装配模拟、运动仿真，也可作为机械设计教学、联轴器结构选型参考的三维素材，完整还原了弹性联轴器缓冲减振、补偿偏移、传递扭矩的核心功能结构。
