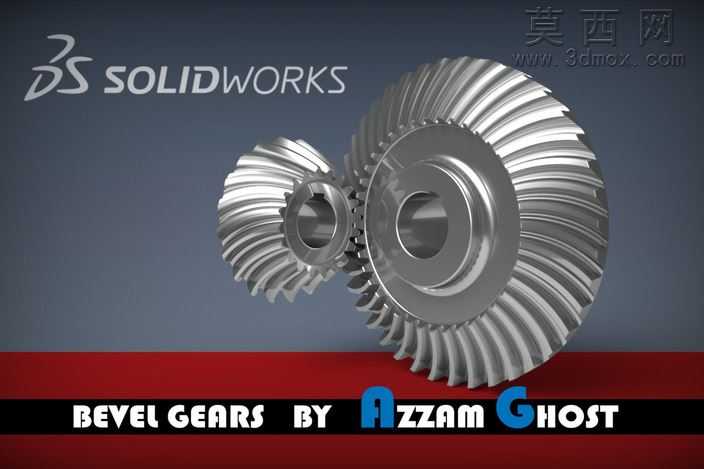

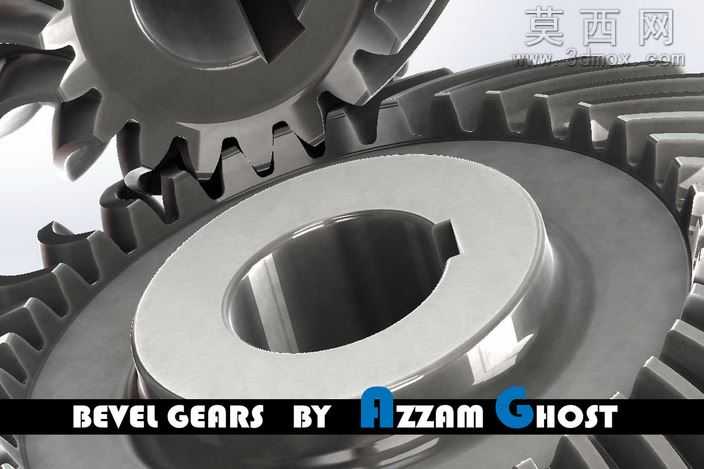

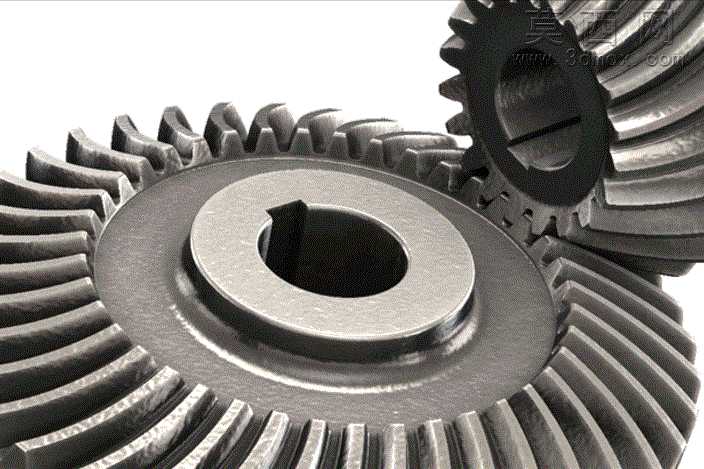

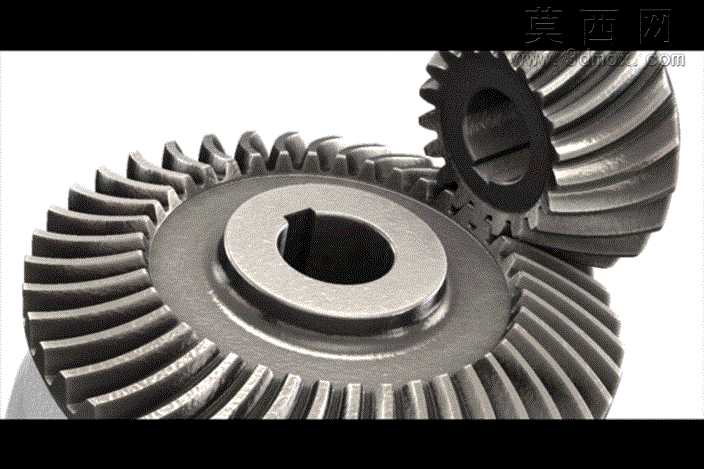

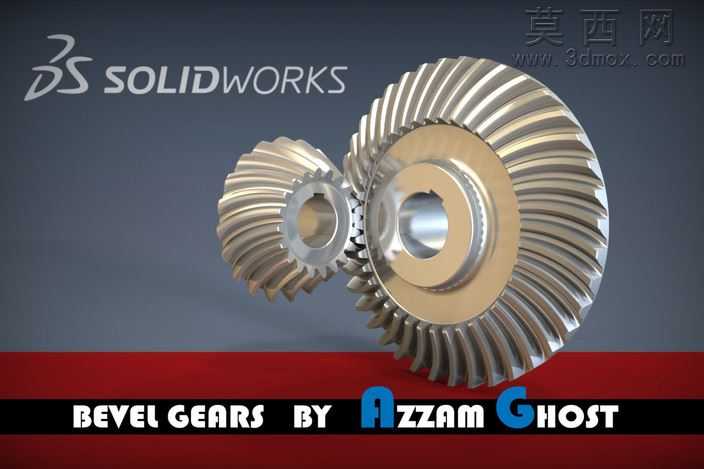

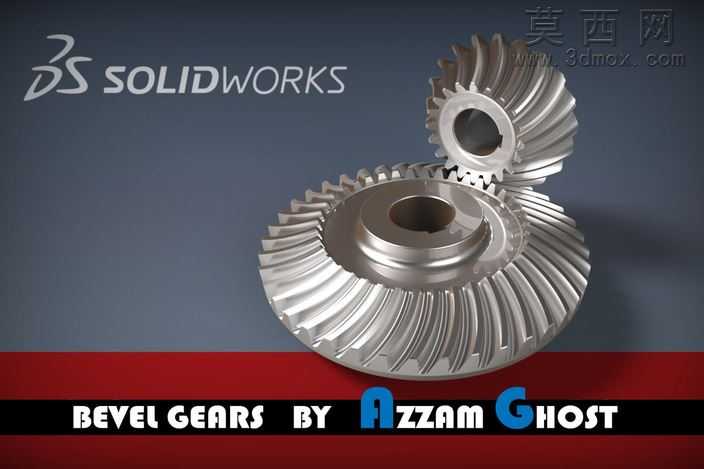

本作品为一对相互啮合的螺旋锥齿轮三维建模成果,建模过程严格遵循锥齿轮的啮合传动原理,从齿廓曲线生成、齿向螺旋线拟合入手,先完成单个齿轮的基准特征搭建:首先确定齿轮的安装定位基准轴、分度圆锥面基准,通过参数化驱动的方式生成渐开线齿廓轮廓,结合螺旋锥齿轮的齿向螺旋角参数,扫描生成单个轮齿的实体特征,再通过圆周阵列完成整圈轮齿的排布,后续依次完成轮毂、轴孔、定位端面等结构的建模,保证两个配对齿轮的模数、压力角、螺旋角、分度锥角等核心参数完全匹配,确保啮合时齿面接触轨迹符合设计要求。材质渲染阶段采用金属合金钢材质,调整材质的粗糙度、金属度参数,还原机加工后齿轮表面的金属光泽与细微加工纹理,通过场景布光突出轮齿的曲面形态与啮合位置的结构细节,清晰展现螺旋锥齿轮的齿形走向、安装配合关系。设计过程中重点考量了锥齿轮用于相交轴传动的结构特性,两个齿轮的轴线呈相交布置,轮齿沿圆锥面呈螺旋状排布,相比直齿锥齿轮具备更高的重合度,传动过程更平稳、承载能力更强,建模时严格校验了配对齿轮的齿侧间隙、安装距参数,保证模型可直接用于传动结构的装配验证、运动仿真演示,能够直观呈现螺旋锥齿轮的传动原理与结构特点,可用于机械结构教学、传动方案设计参考等场景,模型的每个结构特征都对应实际加工的工艺要求,轴孔位置预留了键槽安装结构,轮毂端面设计有装配定位的止口结构,完全符合工业用螺旋锥齿轮的实际结构规范。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 24.19 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,STEP/IGES,其它,
- 软件分类 通用机械零部件
