精密注塑模具内部结构三维设计

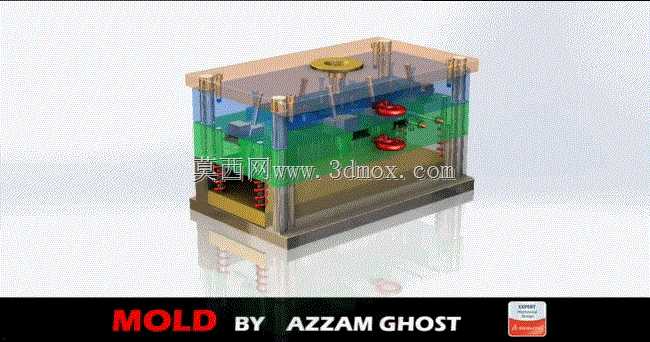

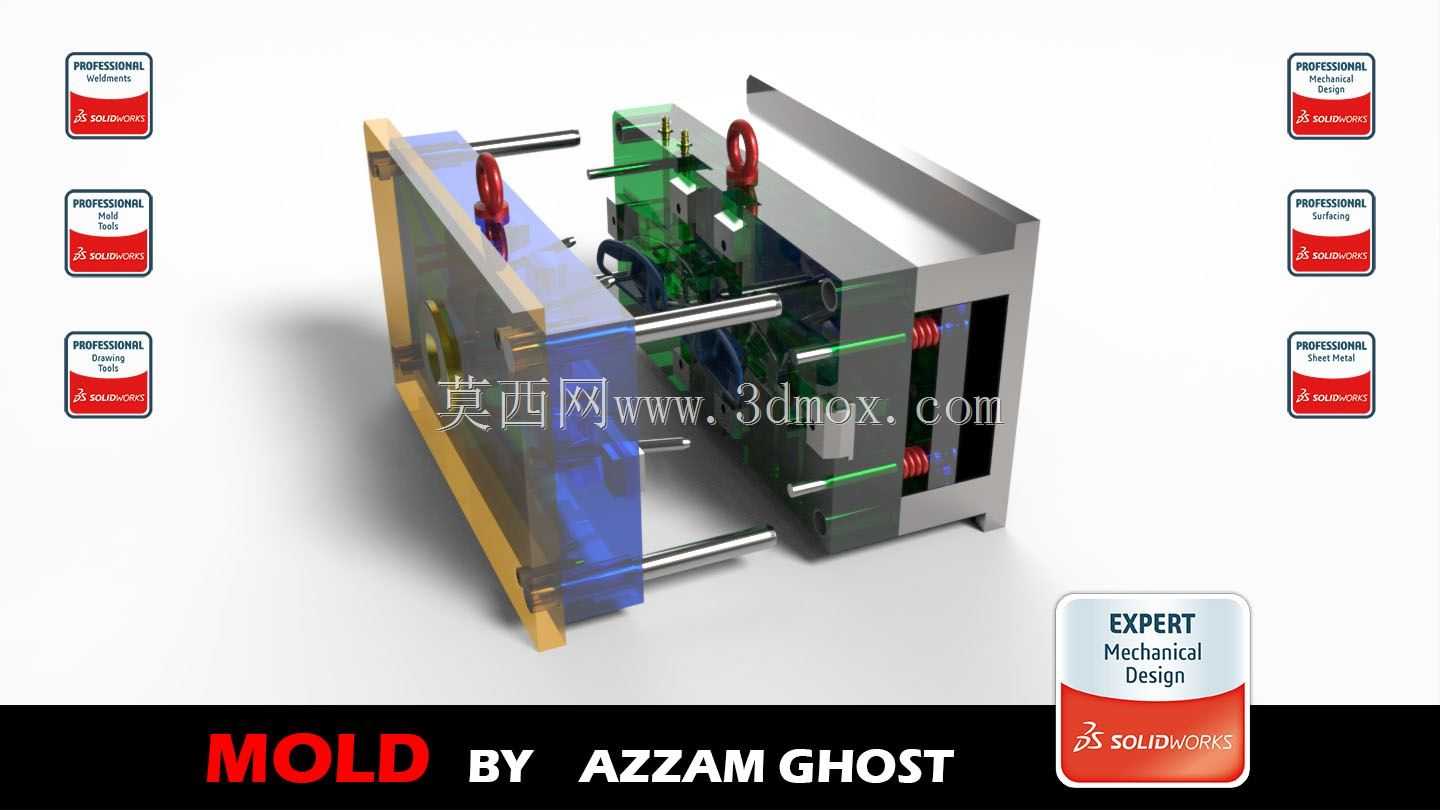

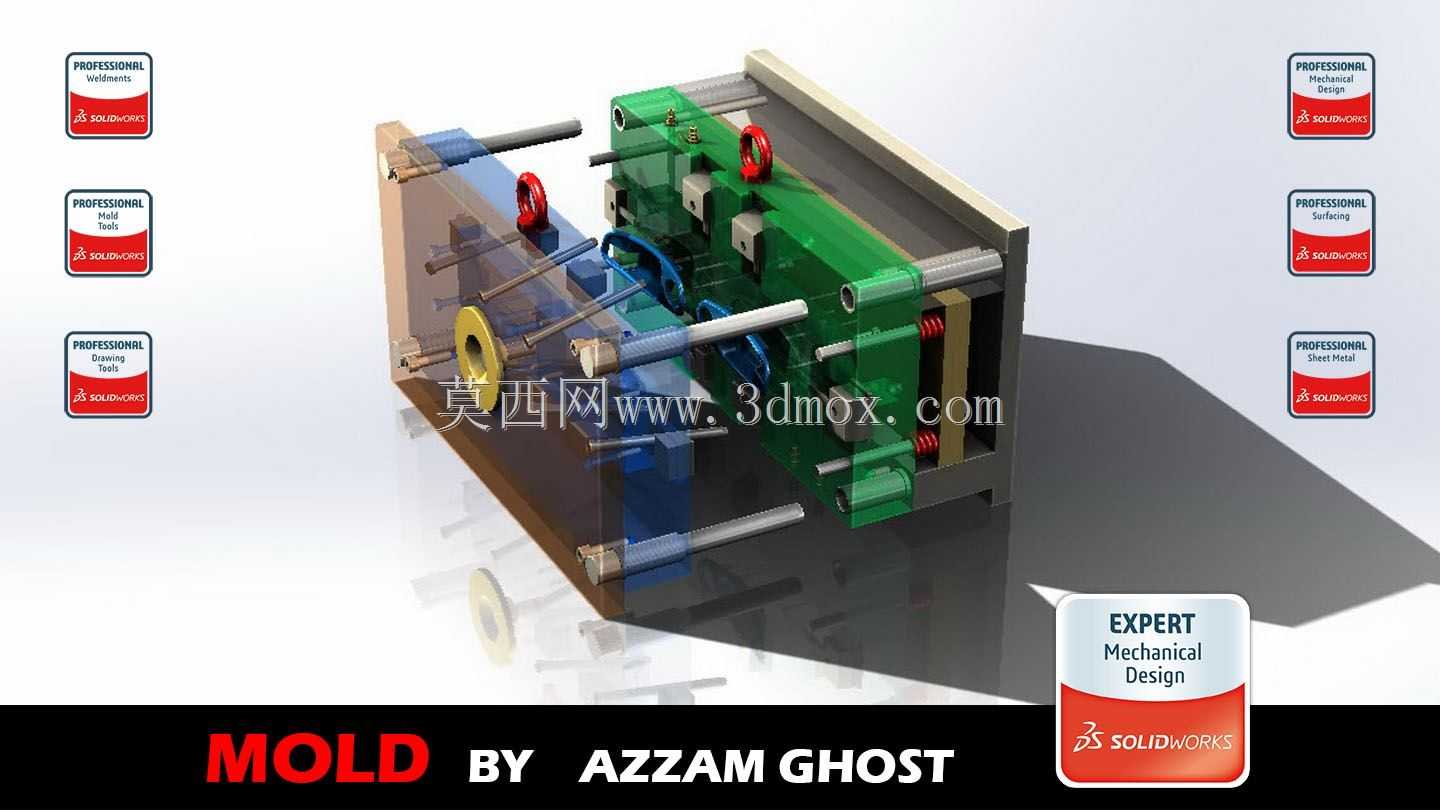

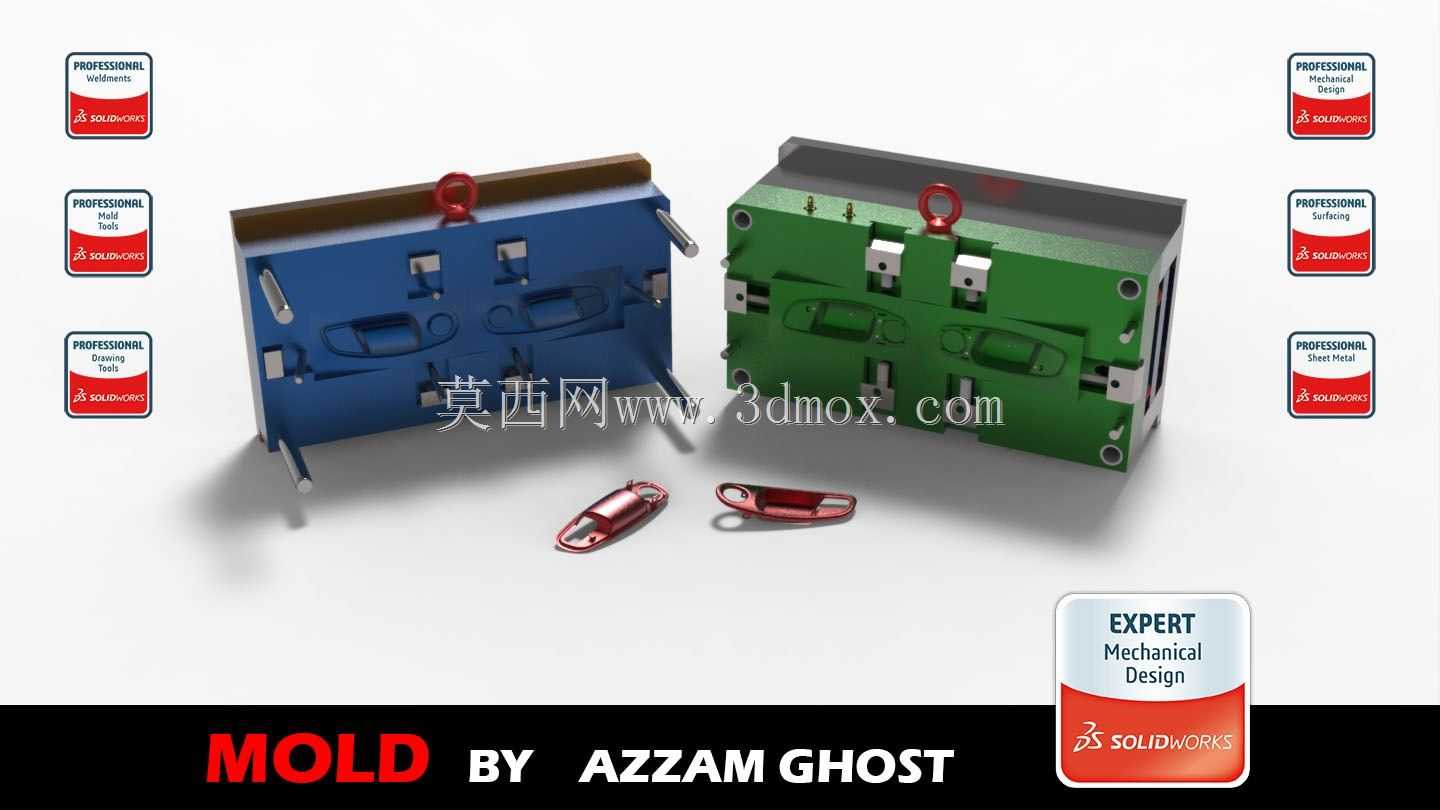

这套模具结构主要面向热塑性塑料零部件的批量注塑成型生产场景，可适配中小型精密塑料件的加工需求，常见于消费电子外壳、工业塑料配件、日用塑胶制品的生产车间，安装在对应吨位的卧式注塑机上即可完成连续化注塑作业，能够稳定实现熔融塑料的填充、保压、冷却、开模顶出全流程作业。整套模具采用标准两板模改良结构设计，模架部分选用标准模胚作为承载基础，上下模固定板预留了与注塑机模板匹配的安装孔位与定位圈槽，安装时可通过定位圈快速与注塑机射嘴对中，减少装机调试的校准时间。模具内部的成型部分按照目标塑件的结构特征拆分型腔与型芯，分型面贴合塑件的最大轮廓线设计，有效避免飞边产生，同时在型腔周边均匀布置了冷却水路，水路走向贴近成型面，能够在保压阶段快速带走热量，缩短塑件冷却定型周期，提升单批次生产效率。顶出机构采用顶针与顶板配合的结构，顶针排布避开塑件的外观面与薄弱结构位置，开模后顶针同步动作将成型后的塑件平稳顶出，避免塑件顶出变形或者出现顶白缺陷。模具的导柱导套组件布置在模架四角，合模时提供精准的导向定位，保证上下模合模精度，避免型腔错位导致塑件尺寸超差。侧向的抽芯结构针对塑件侧面的倒扣特征设计，开模过程中通过斜导柱带动侧抽芯滑块先行滑移退出倒扣区域，再完成顶出动作，整套动作逻辑顺畅无干涉。整套模具的外形尺寸适配常规中小型注塑机的容模空间，安装边界预留了足够的水路、油路接口操作空间，日常生产维护时可快速拆装易损部件，冷却水路的接口统一布置在模具侧面，方便外接冷却水循环管路，吊环孔设置在模具顶部的重心位置，方便车间吊装转运。整套结构设计充分考虑了量产过程中的稳定性与维护便捷性，各运动部件都预留了合理的配合间隙，长期往复运动也不易出现卡滞磨损问题，成型出的塑件尺寸精度可满足精密装配需求。
