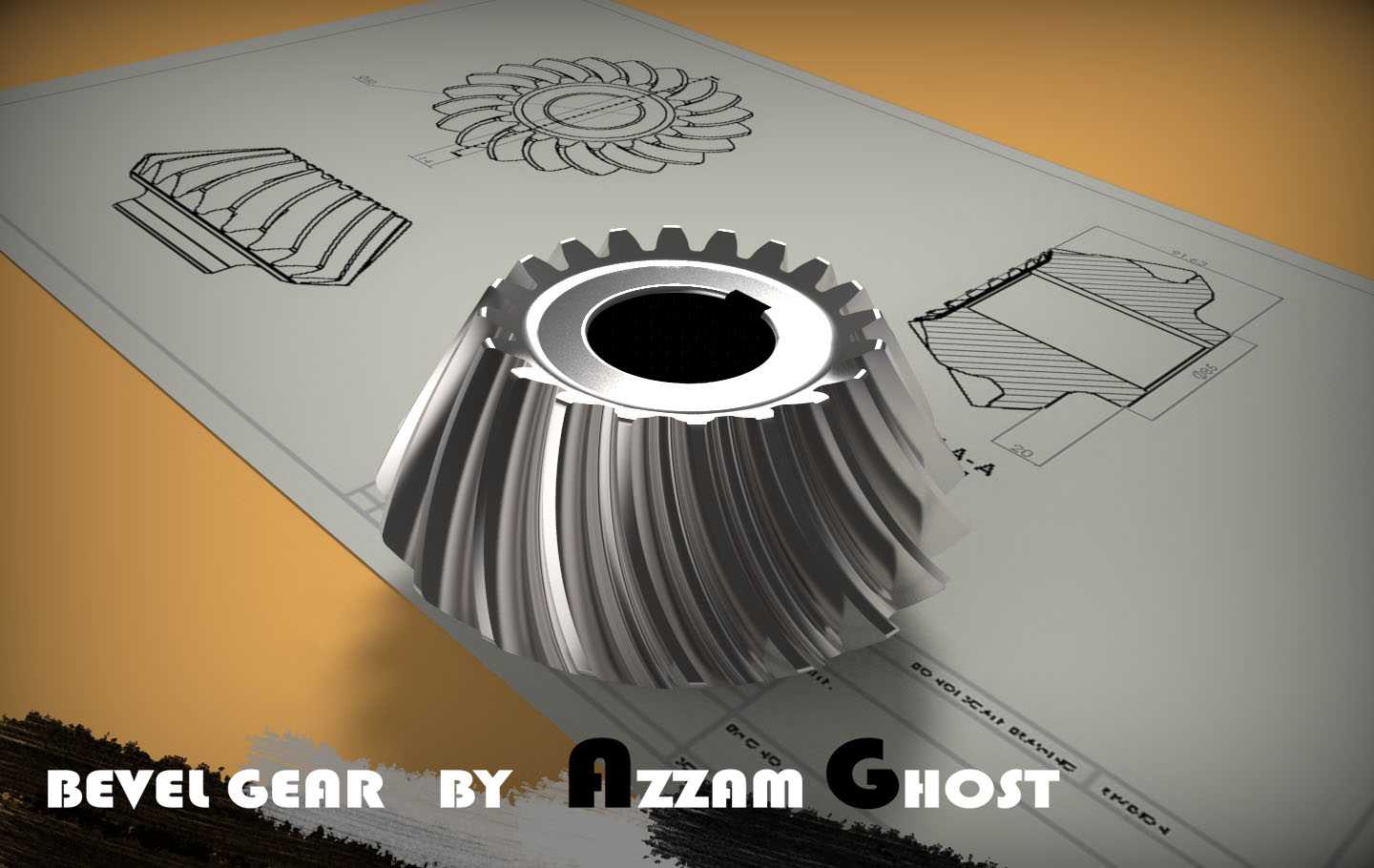

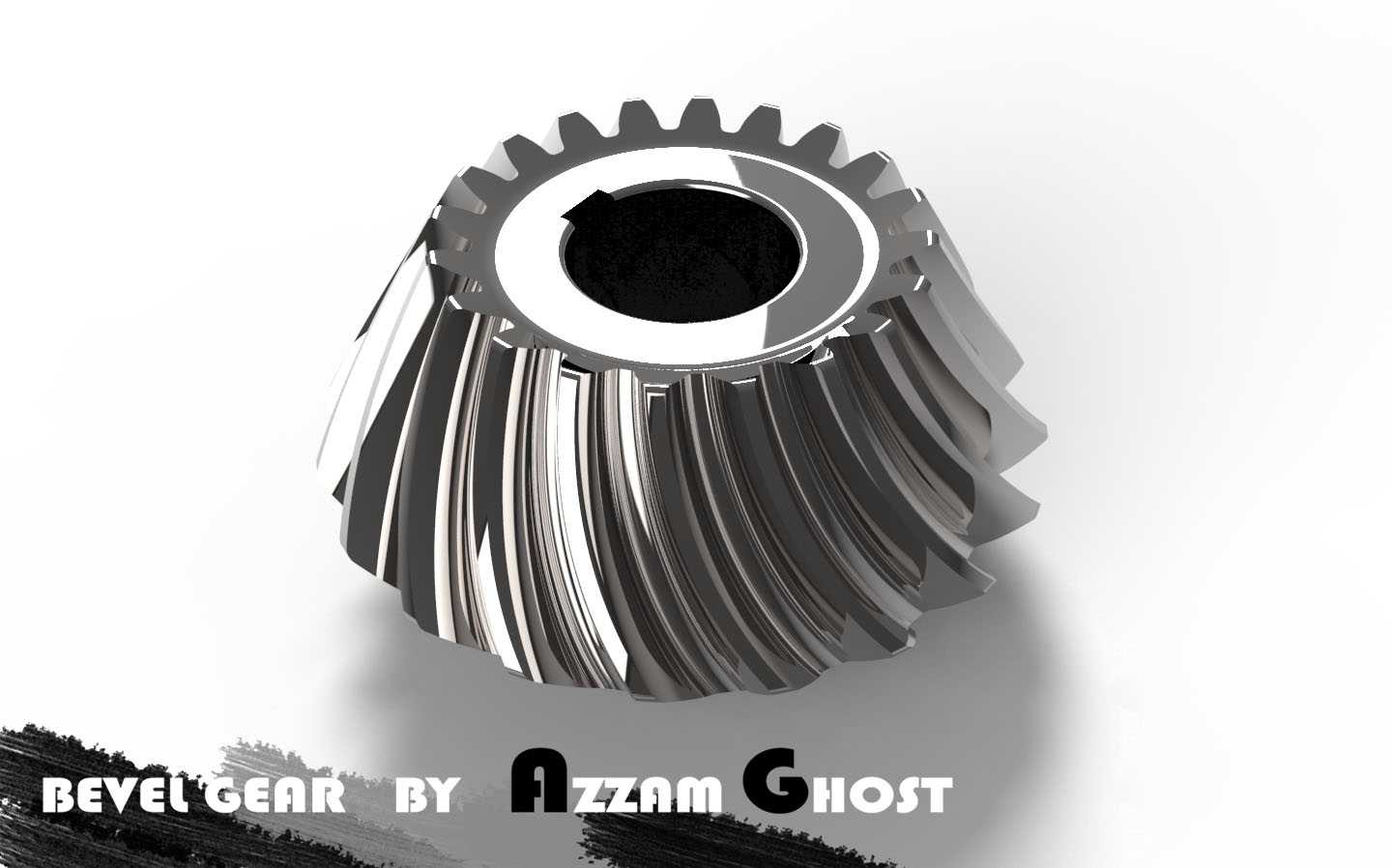

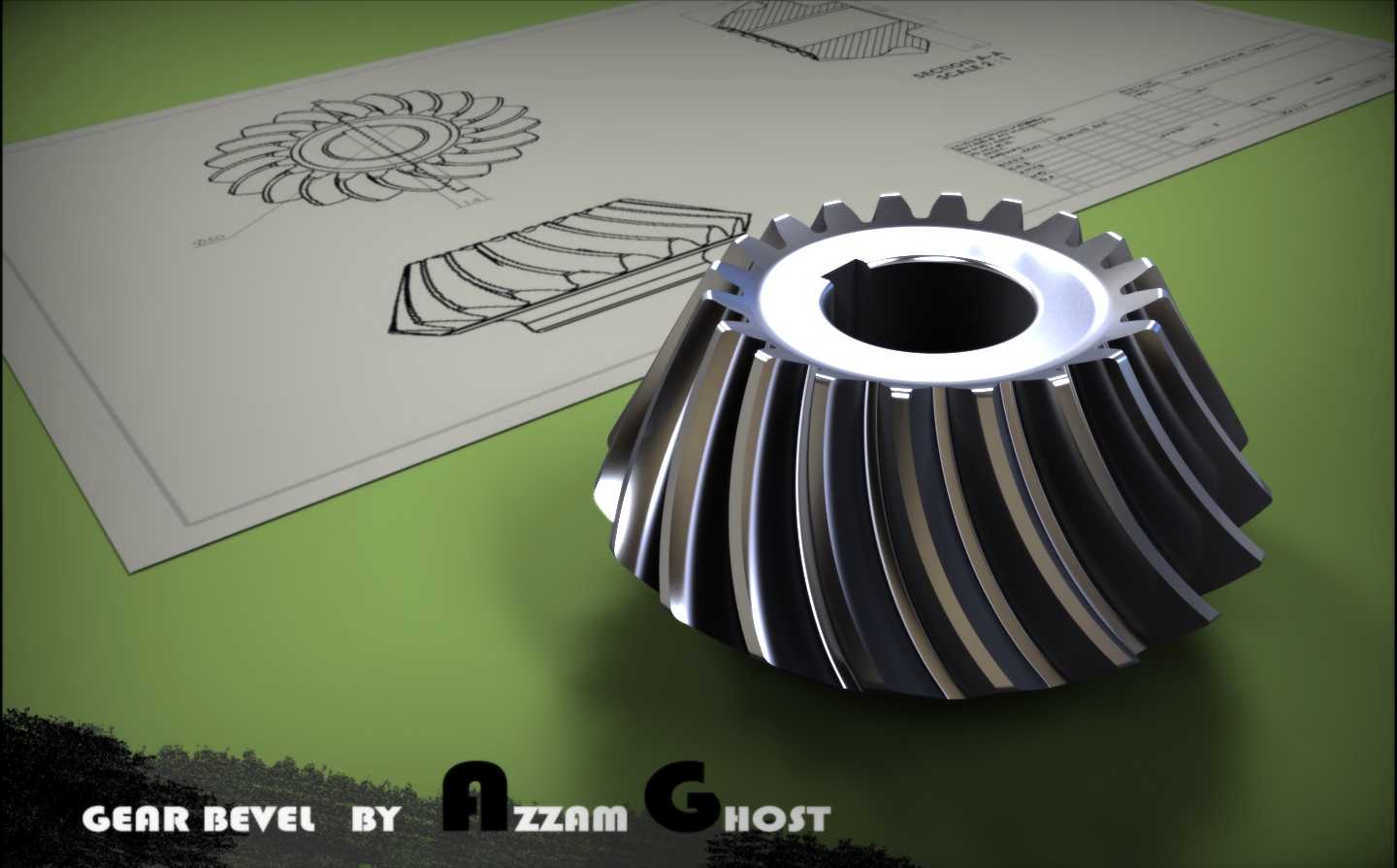

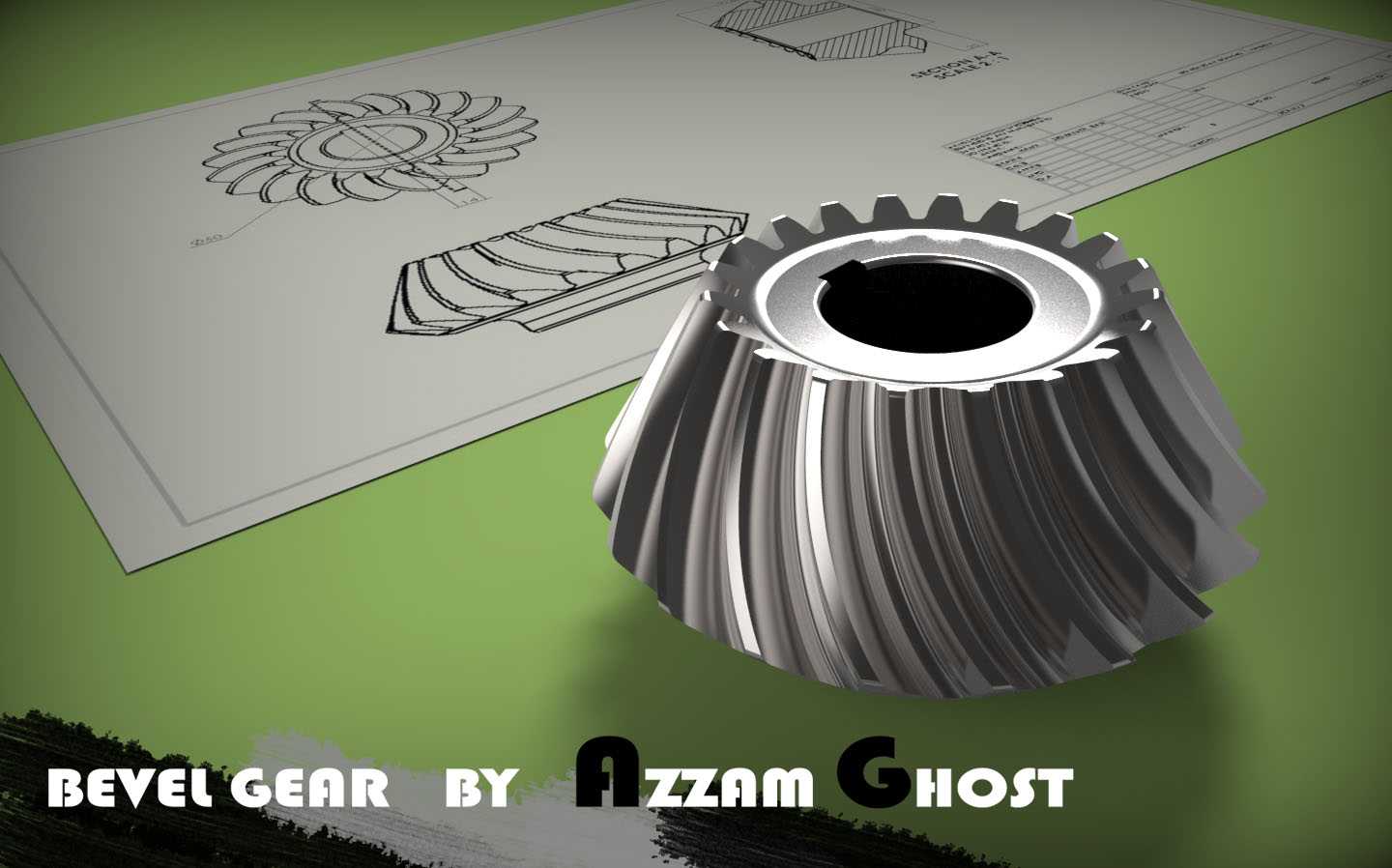

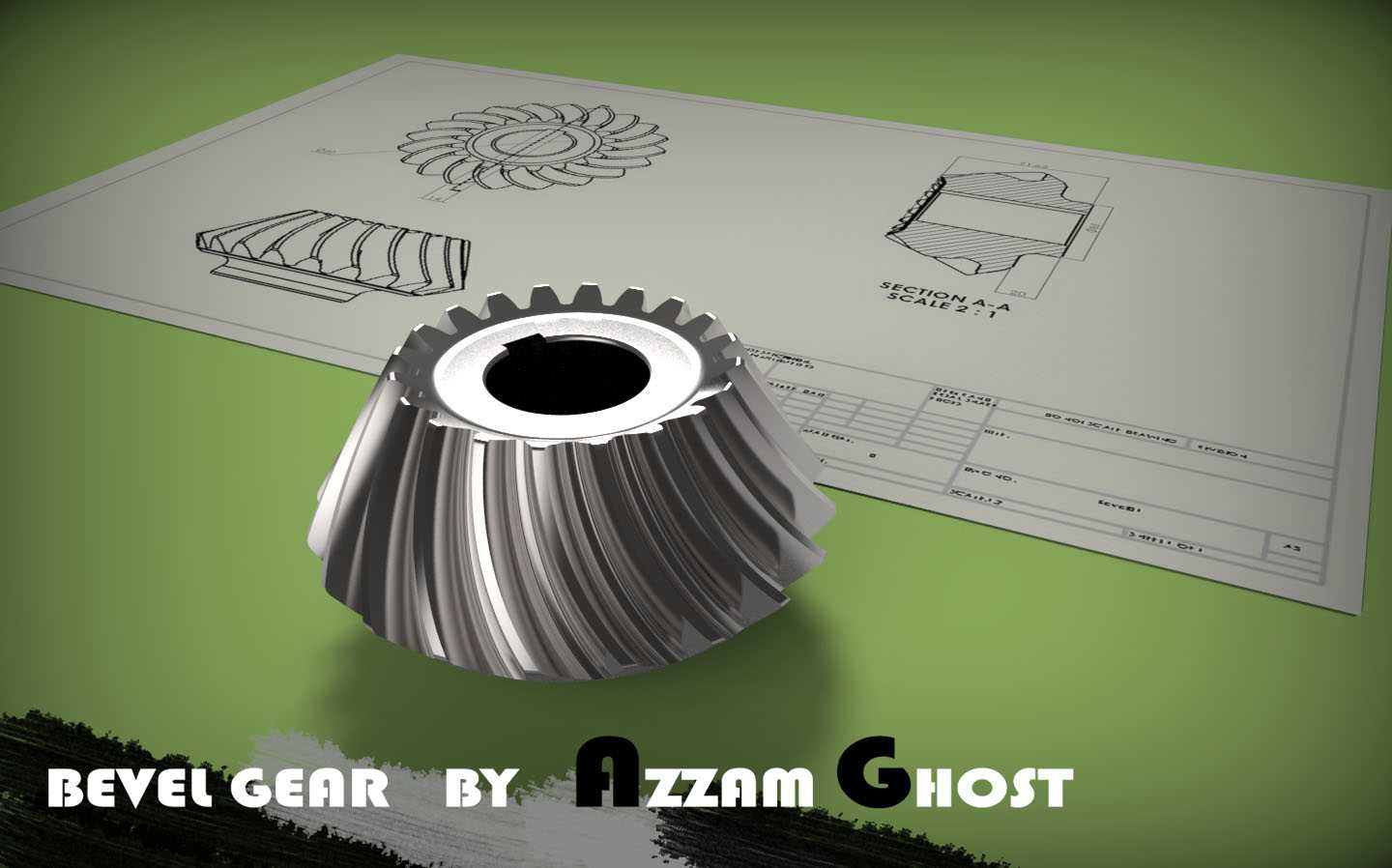

螺旋齿锥齿轮传动件三维结构设计

　　在相交轴动力传递的工况场景中，螺旋齿锥齿轮是应用占比极高的核心传动部件，常见于差速器总成、机床主轴转角传动箱、农业机械动力分动单元、工程机械行走驱动端等需要改变动力传输方向的位置，相比直齿锥齿轮，其啮合过程是渐进式的齿面接触，重合度更高，传动过程的冲击、振动与运行噪声都有明显降低，更适合中高速、重载的连续运转工况。从实际使用的功能特性来看，这类螺旋锥齿轮的齿线呈弧形分布，啮合时同时参与接触的齿对数更多，单齿承受的载荷被有效分摊，齿面接触应力分布更均匀，齿根的抗弯强度表现优于同模数的直齿锥齿轮，在需要正反转切换、负载存在波动的传动场景中，能有效降低断齿、齿面点蚀的失效概率。设计这类锥齿轮时，首先要匹配安装轴的相交角度，

　　常规工况多为90度正交布置，也可根据设备的空间布局调整轴交角，建模过程中需要先确定分锥角、齿顶锥角、齿根锥角等基础锥面参数，再基于螺旋角、法向模数、压力角等齿形参数生成螺旋齿面，齿向的螺旋方向需要配对齿轮反向设置，保证啮合时齿面的正确贴合，避免出现轴向力抵消失效、齿面偏载的问题。安装边界方面，齿轮中心的内孔是与传动轴配合的核心定位面，孔的尺寸公差、表面粗糙度需要匹配传动轴的配合等级，通常采用过渡配合或小过盈配合，保证传动过程中无相对窜动；轮毂端面需要预留轴肩定位的贴合面，保证齿轮安装后的轴向位置精度，避免啮合时出现沿齿长方向的偏磨；齿顶圆的外轮廓尺寸需要匹配传动箱的内部腔体空间，预留足够的运转间隙，避免齿轮转动时与箱体内壁、

　　润滑管路等周边部件发生干涉；轮齿的齿宽需要结合传递扭矩的大小设计，齿宽过大会导致装配难度提升，小端齿形过薄容易出现强度不足的问题，齿宽过小则会降低重合度，影响传动平稳性。实际选型应用时，还需要考虑轴向力的承载匹配，螺旋锥齿轮运转时会产生沿轴线方向的分力，对应的支撑轴承需要选择能承受双向轴向载荷的类型，轴承的安装位置要靠近齿轮轮毂，缩短轴的悬臂长度，提升轴系的整体刚性，减少满载工况下的轴系变形量，保证齿面的接触印痕始终处于齿面中部区域，避免出现边缘接触导致的早期磨损。建模过程中对齿根过渡圆角的处理也直接影响零件的使用寿命，合理的圆角参数能降低齿根处的应力集中系数，在交变载荷作用下减少疲劳裂纹的产生概率；

　　齿面的修形参数需要结合实际工况的变形量预设，抵消满载时轴系、箱体变形带来的啮合偏移，让齿面载荷分布更均匀。这类锥齿轮的润滑方式根据运转速度选择，中低速工况多采用飞溅润滑，高速工况则需要搭配喷油润滑结构，保证啮合齿面能形成稳定的润滑油膜，降低齿面磨损与运转温升。在设备维护环节，这类齿轮的啮合间隙调整是装配的核心工序，需要通过调整垫片的厚度控制两个配对齿轮的轴向安装位置，保证齿侧间隙处于设计要求的范围内，间隙过大会导致传动换向时出现冲击，间隙过小则会出现卡滞、润滑不足、温升过高的问题。
