电子设备机箱金属钣金支撑组件设计

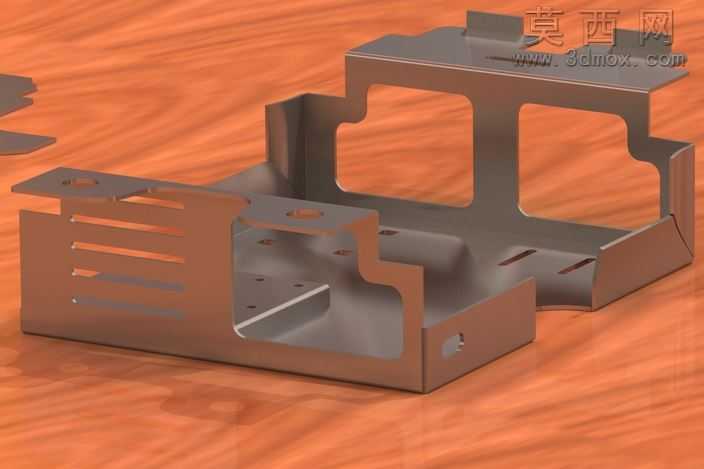

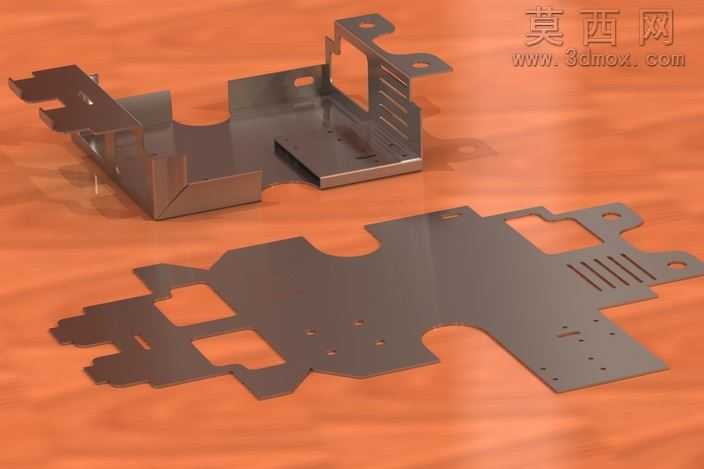

本作品为电子设备机箱内部的金属钣金支撑组件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺规范，还原真实量产零件的结构特征。建模阶段先绘制精准的二维展开轮廓草图，对每一处安装孔位、定位缺口、折弯避让槽的尺寸进行反复校验，确保孔位间距与机箱内部其他装配件的安装基准完全匹配，避免后续装配出现干涉问题。之后通过钣金折弯特征生成三维实体结构，针对不同位置的折弯角度、折弯内R角按照金属板材冲压折弯的工艺参数设置，还原真实加工后的成型形态，对需要避让内部元器件的区域做了镂空开槽处理，既保证结构强度，又为内部走线、元器件安装预留充足空间。材质设置选用冷轧钢板的物理属性，渲染阶段调整金属表面的哑光磨砂质感，还原真实钣金件经过表面处理后的细腻金属光泽，通过光影渲染清晰呈现零件的折弯层次、孔位分布与边缘细节，将展开状态与折弯成型状态的结构同时呈现，直观展示零件从平板坯料到成型构件的形态变化。设计思路围绕机箱内部的安装承载需求展开，在保证零件结构刚度的前提下尽可能优化板材利用率，减少不必要的材料冗余，多处延伸的安装耳片设计可直接与机箱主体通过螺丝固定，无需额外焊接连接件，降低装配复杂度；零件表面的散热槽开孔经过尺寸优化，在不削弱结构强度的前提下提升内部空气流通效率，辅助机箱内部元器件散热，所有边角位置均做了工艺圆角处理，避免加工与装配过程中出现锐边划伤的问题，整体结构完全适配常规钣金冲压、折弯的量产加工流程，可直接用于生产加工环节的工艺参考与结构验证。
