0.25英寸节距滚子传动链条三维设计

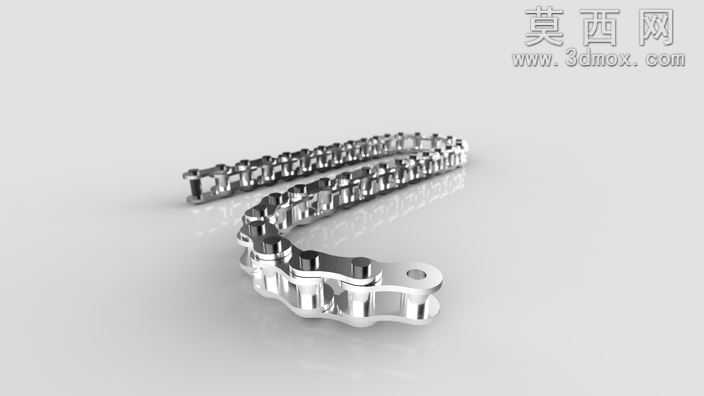

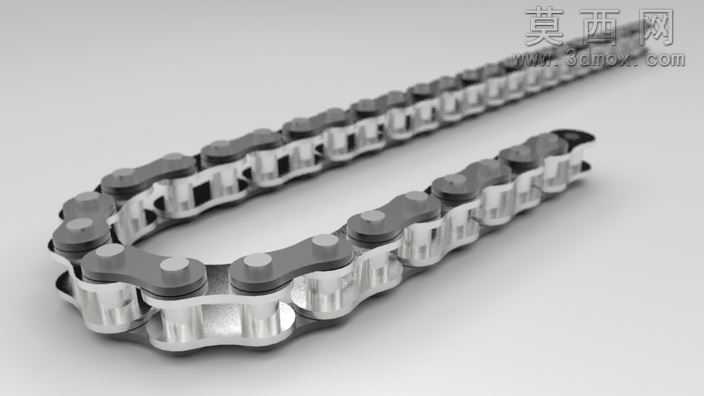

本作品为0.25英寸节距的滚子传动链条三维建模成果，建模过程依托参数化设计逻辑搭建，首先梳理标准滚子链的结构组成，将整体拆分为内链板、外链板、销轴、套筒、滚子五个核心独立零件，针对每个零件的尺寸严格匹配0.25英寸节距对应的行业标准参数，通过草图绘制、特征拉伸、旋转切除等基础建模命令完成单个零件的精准造型，确保各零件的配合尺寸公差预留合理，满足后续虚拟装配的干涉校验要求。装配阶段采用自下而上的装配逻辑，先完成单节链节的子装配：将套筒与内链板过盈配合定位，滚子套装在套筒外侧保证可自由转动，再将销轴穿入套筒内孔，两端与外链板压合固定，完成单节链节的装配后，通过阵列配合与链节间的销轴同轴约束，可快速实现任意长度链条的拼接，使用者可通过修改阵列数量、调整草图轮廓参数，快速编辑链条的整体长度与局部外形，适配不同的传动布局需求。材质与渲染环节，针对链条常用的金属材质特性，为所有链板、销轴、滚子部件赋予抛光合金钢材质，调整金属材质的反射率、粗糙度与环境贴图参数，还原金属零件表面的高光反射与细腻磨砂质感，渲染时采用柔光侧打光方案，突出链条零件间的装配缝隙与曲面轮廓，让整体模型的金属质感真实自然，清晰展现各部件的结构层次。结构设计上充分还原了滚子链的实际运动特性，各转动副保留了合理的活动间隙，可直接导入运动仿真模块完成链条与链轮的啮合传动模拟，验证传动过程中的运动干涉与受力情况；模型的参数化特征保留完整，无需从零开始重建，仅需修改对应草图的尺寸参数即可衍生不同节距、不同规格的滚子链模型，大幅降低同类传动部件的重复建模工作量，可直接用于机械传动方案的展示、设备虚拟装配的配套部件、传动机构运动仿真的教学演示等场景，为机械设计相关的工作提供可直接复用的高精度三维数字模型。
