史丹利便携式鱼雷型三泡水平尺建模作品

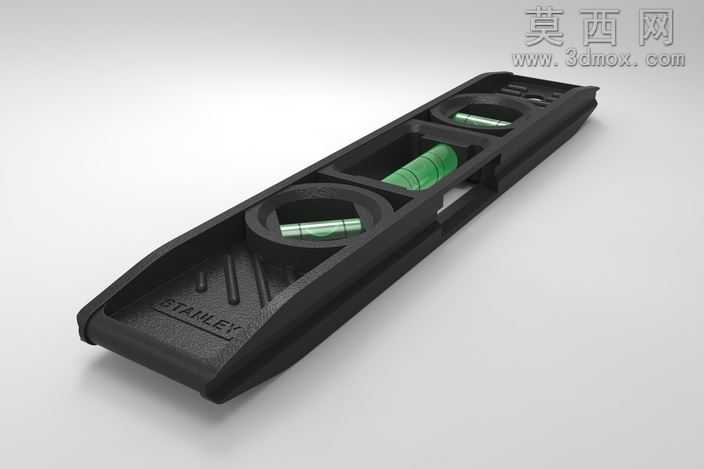

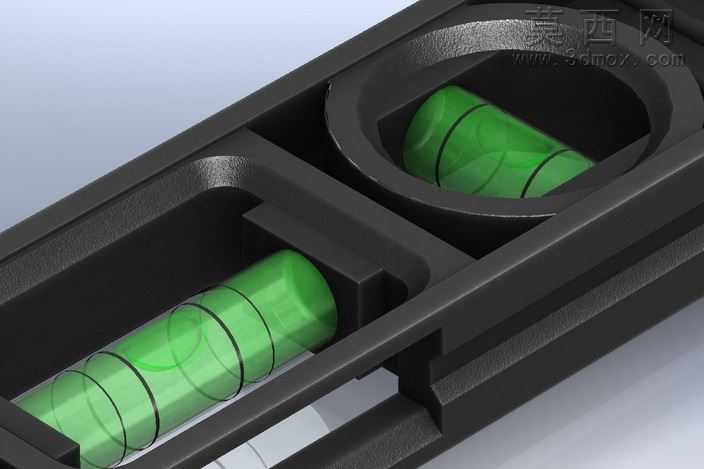

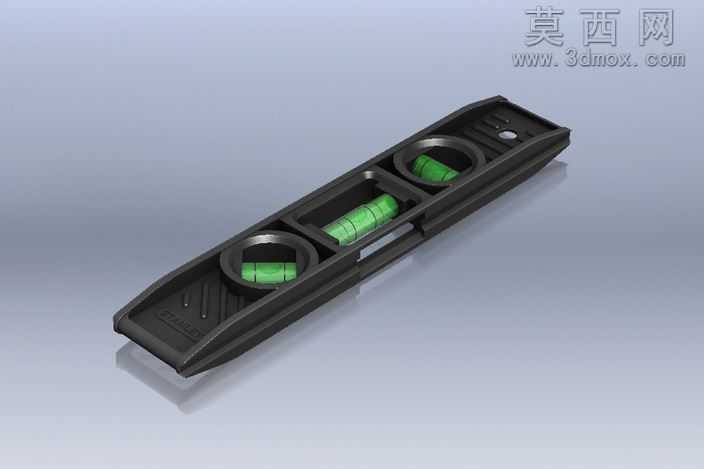

本作品为便携式鱼雷型水平尺的三维建模成果，建模过程以实物测绘数据为基础，在SolidWorks软件中完成全参数化结构搭建，整体比例严格参照史丹利经典款水平尺的实物尺寸，还原了产品紧凑小巧的鱼雷造型特征。建模阶段首先绘制主体壳体的外形轮廓草图，通过拉伸、切除、拔模等基础特征命令构建壳体的基础形态，针对壳体表面的防滑凸筋、品牌标识浮雕区域，采用包覆、压凹特征实现细节还原，同时预留出三个水准泡的安装卡槽结构，卡槽的限位卡扣、定位凸台均按照实际装配公差进行参数设定，保证虚拟装配时水准泡组件与壳体的配合精度。水准泡组件的建模单独完成，分别构建水平、垂直、45度三个方向的水准泡外筒、内部液体腔、气泡参考线结构，其中透明外筒采用高透亚克力材质参数设置，内部液体赋予淡绿色半透明材质，通过调整材质的折射、透明度参数模拟真实水准泡的视觉效果，气泡部分通过曲面裁剪构建椭球形态，赋予空气材质属性，还原水准泡的核心功能结构。主体壳体采用黑色玻纤增强尼龙材质设置，调整材质的粗糙度、漫反射参数模拟注塑件的哑光磨砂质感，表面的防滑纹理通过阵列凸台特征实现，边缘的圆角过渡按照工业设计的安全圆角标准逐一处理，避免出现尖锐棱角，还原手持工具的人机工程设计细节。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮产品主体，勾勒出壳体的轮廓线条与防滑纹理的凹凸质感，辅助光源补充暗部细节避免阴影死黑，背景采用浅灰色渐变背景突出产品主体，通过调整渲染参数的采样值、光线反弹次数，让黑色壳体的材质层次更丰富，水准泡的透明质感更真实，清晰展现三个测量方向的水准泡布局。整个建模过程遵循工业产品建模的逻辑，从整体外形到内部装配结构逐层推进，既还原了产品的外观设计细节，也完整复现了各部件的装配关系，可用于产品展示、结构验证、二次设计优化等场景，精准还原了这款便携水平尺的工业设计特点与功能结构特征。
