四工位喷嘴盖填充拧紧自动输送加工线

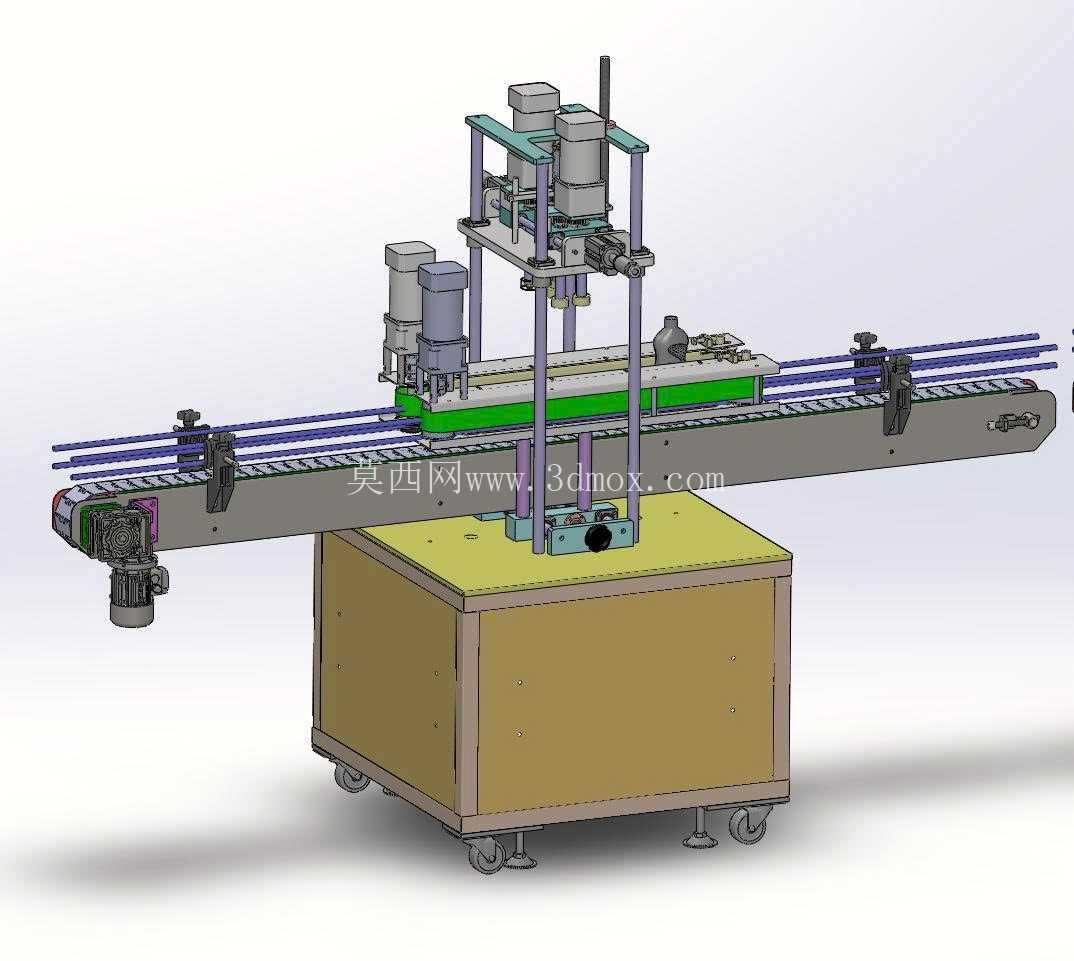

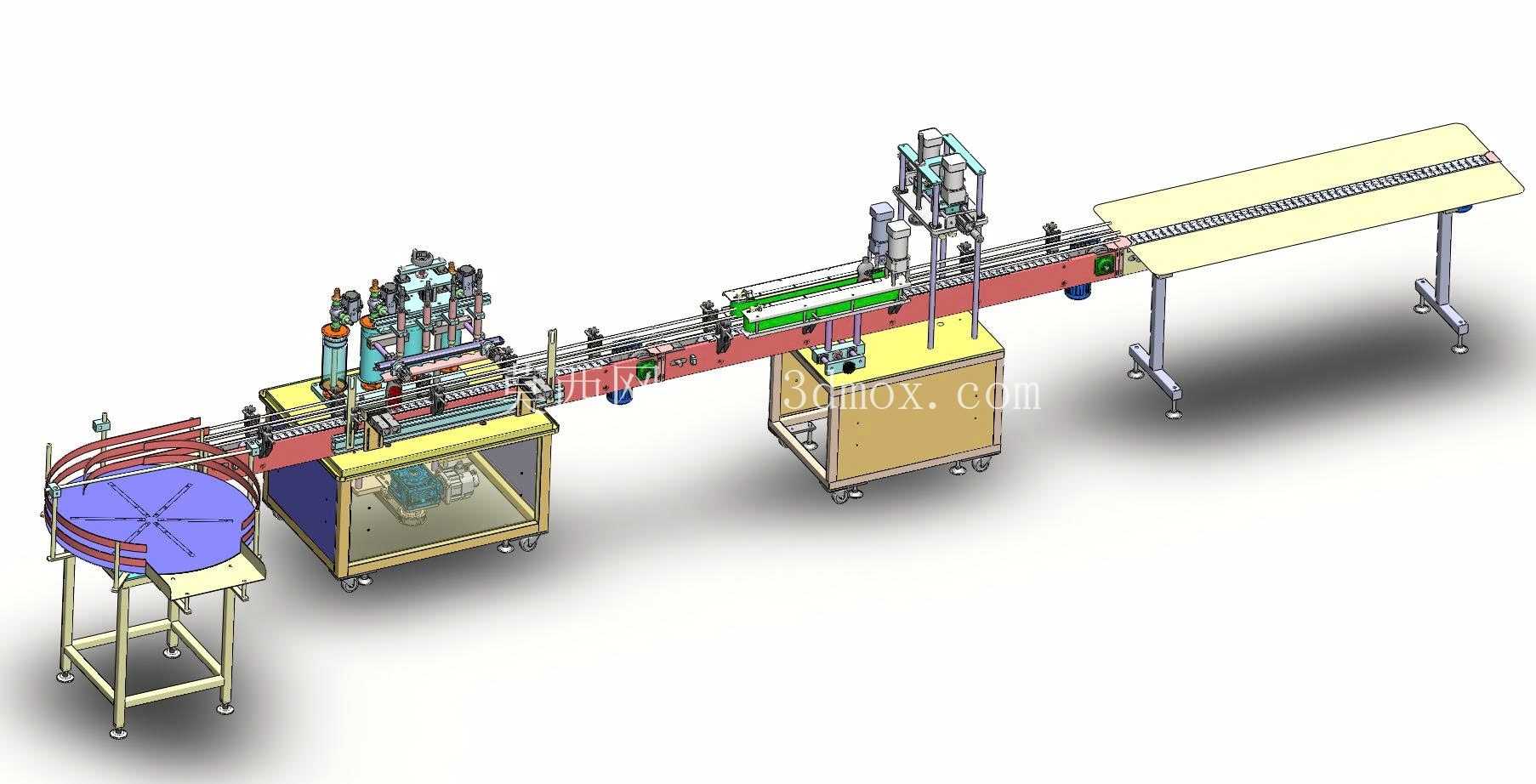

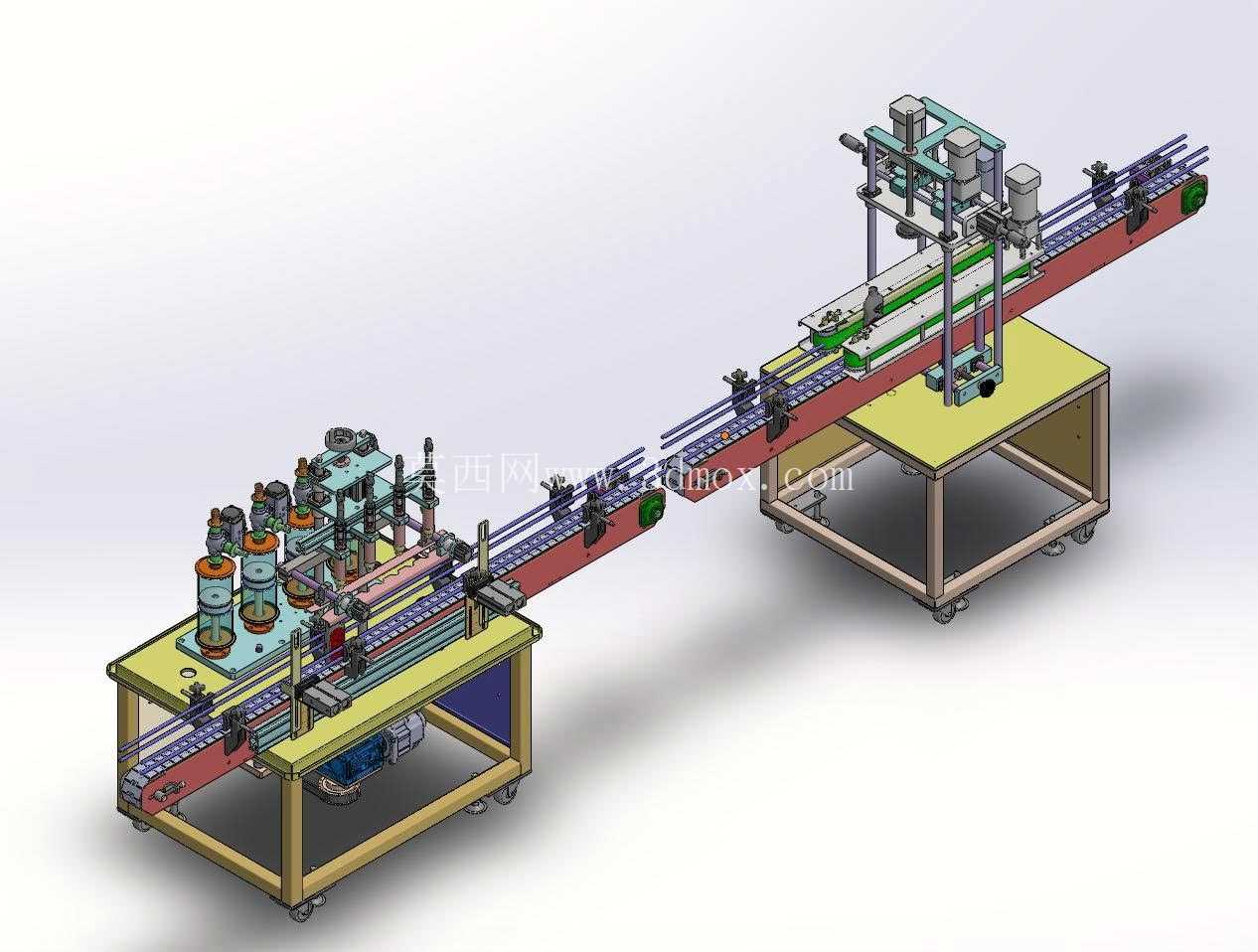

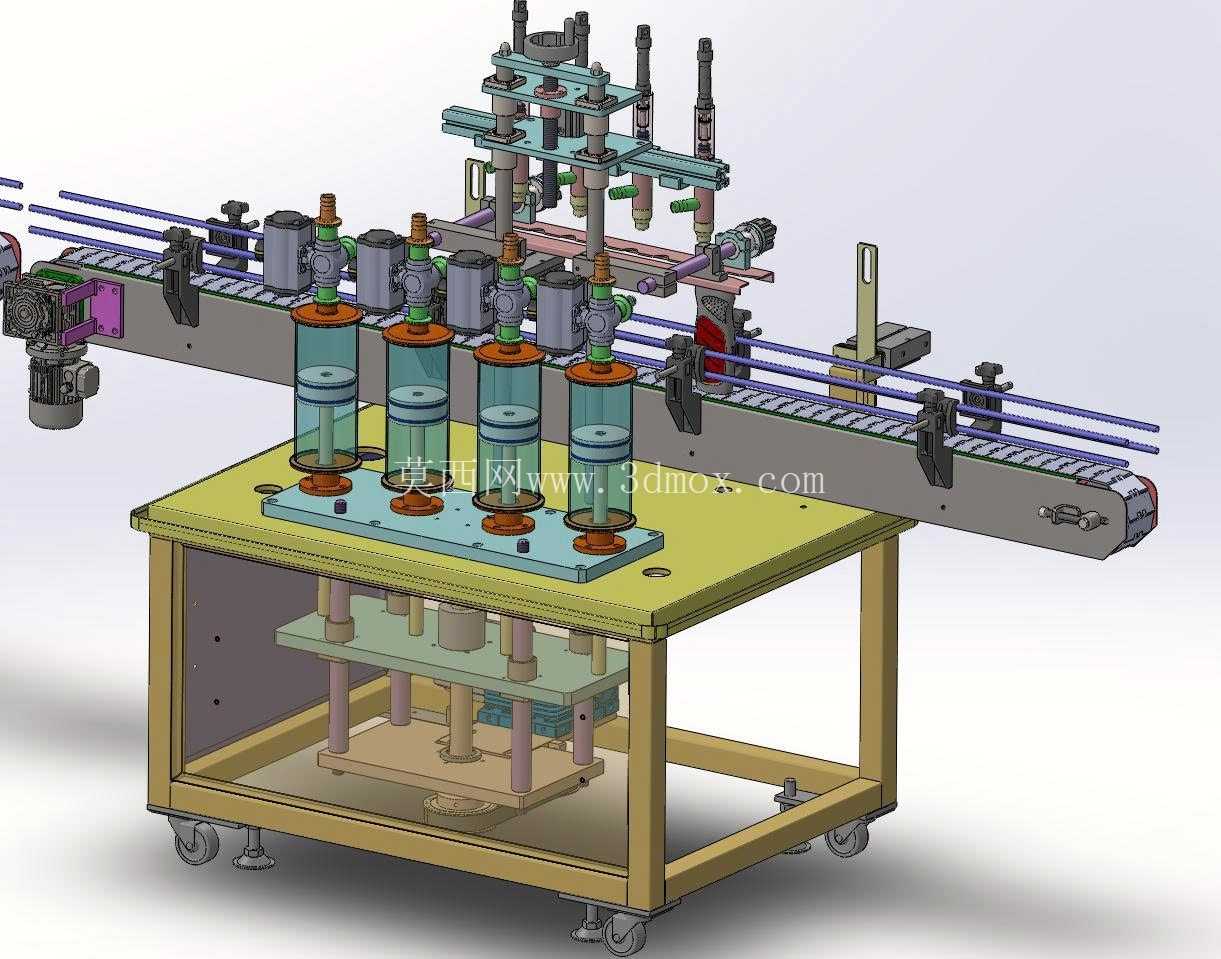

这套设备针对喷嘴类小型零部件的装配工序设计，核心解决两个独立加工站之间的工件流转与同步作业问题，常见于日化、汽配领域的小规格带嘴容器封装产线，适配带四个喷嘴的端盖类工件的填充剂加注、端盖旋紧两道连续工序，替代传统人工周转+单工位作业的模式，能有效降低工序间的工件磕碰、对位偏差问题。从结构布局来看，线体采用分段式设计，入料端搭配旋转理料台，通过带分度卡位的转盘完成待加工工件的定向排序，将无序上料的工件逐一调整至统一姿态后送入输送主线，避免工件在输送过程中出现偏斜、卡滞。输送主线采用平顶链板结构，链板表面做防滑处理，线体两侧设置可调式导向护栏，护栏间距可根据工件底座尺寸快速调整，适配不同直径规格的喷嘴盖类工件，护栏与链板之间预留1mm左右的间隙，既防止工件卡滞，又能限制工件横向窜动，保证加工工位的对位精度。线体中段集成两个加工工位，第一个工位对应填充工序，采用立式加注结构，加注头的升降行程可根据工件高度调整，加注管路配置流量控制阀，能根据填充介质的粘稠度调整加注速度，避免介质飞溅；第二个工位对应拧紧工序，采用多轴同步旋拧结构，四个旋拧头对应工件上的四个喷嘴盖位置，旋拧头带扭矩限制结构，达到设定扭矩后自动停转，防止过拧损坏工件螺纹。两个加工工位的下方都设置了工件定位机构，当工件输送至工位时，定位销自动升起卡入工件底座的定位孔，将工件完全固定后再启动加工动作，避免加工过程中工件移位。线体的出料端延伸出一段无动力输送段，加工完成的工件可通过该段直接衔接后续的检测、包装工位，也可搭配收集箱完成工件的批量归集。设备的机架主体采用工业铝型材拼装，各功能模块采用独立安装座设计，可根据实际产线布局调整工位间距，理料台、加工主机架的底部都配置可调脚杯与脚轮，方便设备移位与水平校准，脚杯调节范围为±20mm，可适配车间地面的不平整工况。从安装边界来看，整套设备的总长度约6米，宽度约1.2米，入料端理料台高度约0.8米，输送主线的工作面高度统一为0.75米，符合人工辅助上料的操作高度要求，设备上方的加工机构最高点距离地面约1.8米，安装时需预留上方0.5米的维护空间，线体两侧预留0.6米的操作通道，方便日常的设备调试、易损件更换。在设计逻辑上，这套线体优先考虑工序的连贯性，两个加工站之间的输送节拍与单工位加工节拍完全匹配，输送线采用间歇式运行模式，工件在工位停留的时间刚好对应单工序的加工时长，不会出现工件堆积或者工位待料的情况，线体的驱动电机配置调速器，可根据前后端产线的节拍调整输送速度，适配不同产能需求。各工位的动作触发采用传感器检测模式，当工件到达工位预设位置时，传感器输出信号触发定位、加工动作，无需人工手动触发，减少人工干预带来的效率波动。另外，设备的电气控制元件都集成在主机架下方的电气柜内，柜内预留IO扩展接口，可根据后续工艺升级需求增加检测、剔除等附加工位，无需重新布设主线路。输送链板的张紧机构设置在出料端，日常维护时只需调整张紧螺栓即可完成链板松紧度调节，无需拆解线体结构，降低维护难度。
