台式电脑PC电源外壳三维设计作品

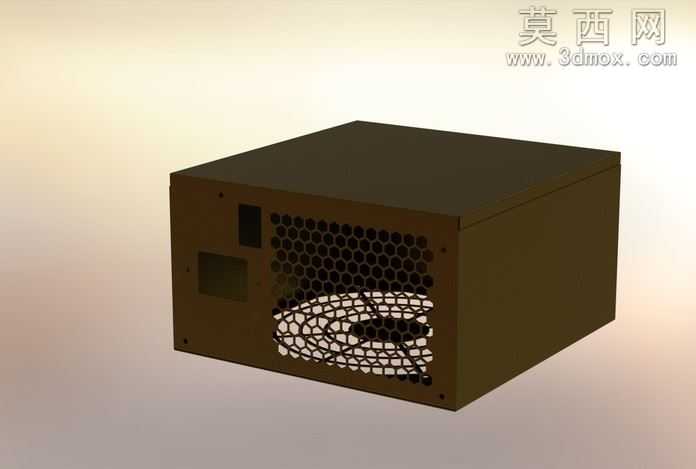

本作品为台式计算机PC电源的外壳三维建模设计，整体采用标准ATX电源的长方体壳体构型，建模过程严格遵循常规台式机电源的通用尺寸规范，保证壳体的长宽高比例符合行业通用安装标准，可适配绝大多数标准台式电脑机箱的电源安装位。建模阶段首先搭建壳体的整体基准框架，以钣金件的成型逻辑为核心，先绘制外壳主体的封闭盒体基础轮廓，再逐步拆分各个功能面的结构细节：在壳体的出风端面，首先规划散热通风区域，设计了蜂窝状的密集通风孔阵列，这类孔型在保证通风面积最大化的同时，能够有效提升钣金壳体的结构强度，避免大面积开孔带来的壳体形变问题，通风孔的孔径、孔间距都经过合理排布，既满足散热气流的通过需求，也兼顾了钣金加工的工艺可行性，不会出现过小开孔导致的加工难度提升、加工毛刺过多的问题。在蜂窝通风孔的内侧区域，预留了散热风扇的安装位，建模时还原了风扇防护网的格栅结构，格栅采用放射状加环形加强筋的设计，既可以阻挡外部异物触碰内部旋转的风扇扇叶，也能对出风气流起到一定的导流作用，同时防护网的结构厚度做了合理控制，不会额外占用壳体内部的宝贵空间。在壳体的侧端面，分别预留了电源输入接口、电源输出线束引出位、电源开关的安装开孔，各个开孔的位置、尺寸都匹配常规PC电源的配件安装尺寸，开孔边缘做了微小的倒角处理，模拟真实钣金加工的折边工艺，避免锐边划伤安装人员或者损坏线材。材质渲染阶段，外壳主体采用了哑光深棕褐色的金属钣金材质，还原了常规钢制电源外壳经过喷塑处理后的表面质感，材质参数调整了适当的粗糙度和金属度，既体现金属壳体的厚重质感，也不会出现过度反光的失真效果；通风孔的内侧区域材质颜色略深于外壳主体，模拟壳体内部的阴影效果，提升整体渲染的真实感；风扇防护网部分采用了同色系但略浅的金属材质，和主体壳体形成细微的层次区分，让结构细节更加清晰可辨。整个建模过程注重结构的合理性与工艺的可实现性，没有出现违背钣金加工逻辑的突兀结构，各个功能区域的划分清晰明确，既满足PC电源外壳的防护、散热、安装的核心功能需求，也还原了真实工业产品的外观质感，可作为相关钣金壳体设计、电脑配件结构学习的参考案例。
