Amarok车用连接固定夹具结构设计

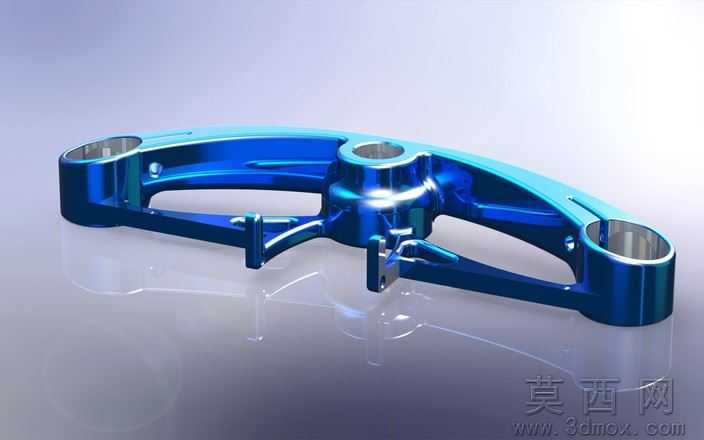

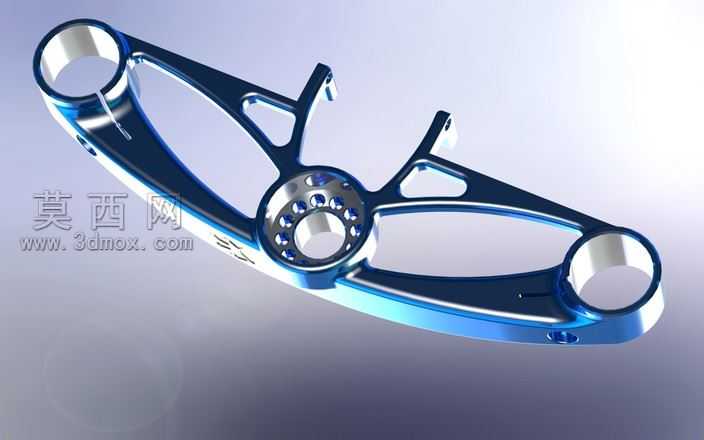

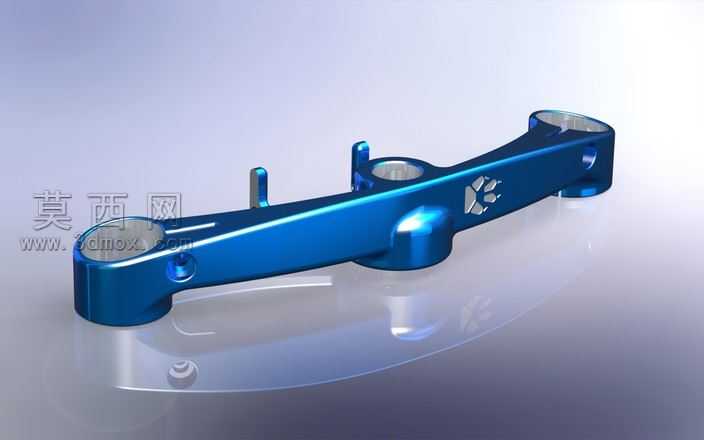

本作品为Amarok配套的连接固定夹具，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺规范，对每一处结构的尺寸公差、装配间隙都做了精细化设定，确保模型可直接对接后续的生产加工环节。建模阶段首先完成主体基准轴与中心安装座的定位，以中心回转孔为核心基准，向两侧对称延伸出弧形支撑臂结构，两侧臂端的同轴安装孔经过同轴度校验，保证装配后与对接部件的转动或固定配合精度。模型的结构设计充分考虑了轻量化需求，在支撑臂的非受力区域做了镂空减重处理，同时在受力集中的孔位周边、臂身衔接处做了加厚与圆弧过渡设计，避免应力集中导致的构件失效，整体构件自重控制在733克，兼顾结构强度与轻量化使用需求。渲染阶段采用金属阳极氧化蓝的材质表现，模拟铝合金硬质氧化后的表面质感，对金属表面的高光反射、细微磨砂纹理做了分层材质调整，中心安装孔与两侧端孔的内壁做了金属切削面的质感区分，还原机械加工后的真实表面效果，场景布光采用多光源柔光组合，清晰呈现构件的曲面弧度、镂空结构的层次与边角细节，让模型的结构特征能够直观展现。设计过程中针对夹具的装夹受力场景做了结构优化，两侧臂身的卡扣式定位结构经过反复调整，确保装夹时的定位精度与锁紧可靠性，整体结构无冗余设计，每一处曲面、每一处加强筋都对应实际的受力或装配需求，模型包含完整的实体结构，可直接用于工程校核、3D打印验证或数控加工编程，适配多类三维设计软件的导入编辑需求，能够为同类型车用固定夹具的设计提供可靠的结构参考。
