计算机机箱金属板高清球童内部结构件

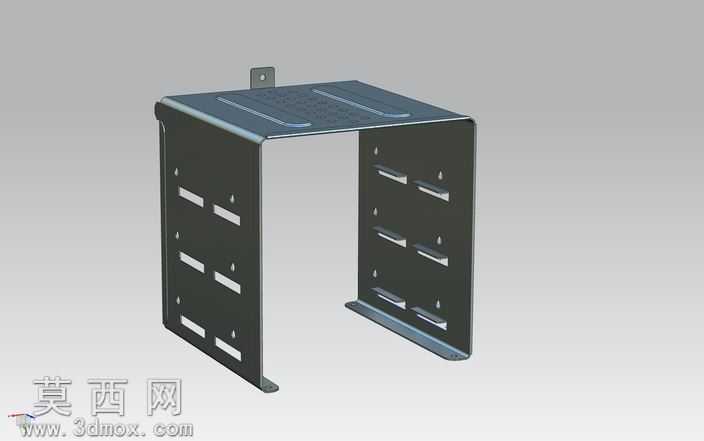

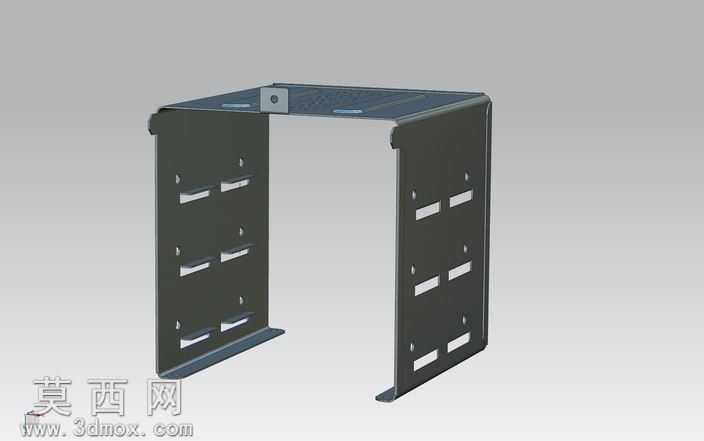

该模型为计算机机箱配套的金属薄板类内部安装支架，采用三维建模软件完成全参数化设计，建模过程严格遵循钣金加工工艺规范，还原真实冲压折弯件的结构特征。模型整体采用U型开放式框架结构，主体由单张金属薄板经多次折弯成型，顶部预留带安装孔的固定挂耳，可与机箱内部预设安装位精准对位，实现支架的快速挂载固定。两侧立板对称排布多组不同规格的长条状镂空卡槽与定位圆孔，卡槽边缘做了冲压翻边强化处理，既可以降低整体构件重量，又能提升薄板的结构刚度，避免安装使用过程中出现形变，同时预留的卡槽可适配不同尺寸的内置硬件走线、卡扣固定需求，底部两侧延伸出折弯支撑脚，增大与安装接触面的受力面积，提升支架放置或固定后的稳定性。材质设置上采用哑光黑色金属材质，还原真实冷轧钢板经静电喷塑后的表面质感，表面添加细微的磨砂颗粒纹理，模拟真实钣金件的表面处理效果，折弯处做了微小的圆角过渡处理，避免尖锐直角带来的加工误差与安全隐患，顶部板面增设了浅压式加强筋结构，在不增加板材厚度的前提下提升顶部承重能力，防止放置重物时出现下凹变形。渲染阶段采用柔和的均匀布光方案，清晰呈现构件的折弯层次、卡槽细节与材质质感，多角度展示结构的装配适配性。设计过程中充分考虑钣金加工的工艺可行性，所有折弯角度、卡槽尺寸、孔位间距均符合常规冲压加工的精度要求，无需额外特殊工艺即可实现批量生产，整体结构兼顾轻量化与结构强度，既满足机箱内部硬件的安装支撑、走线梳理功能需求，又通过对称式的结构设计提升了构件的通用性，可适配多款同规格的计算机机箱内部安装场景，模型完整还原了从板材展开到折弯成型的全结构特征，可直接用于工艺验证、装配模拟与生产参考。
