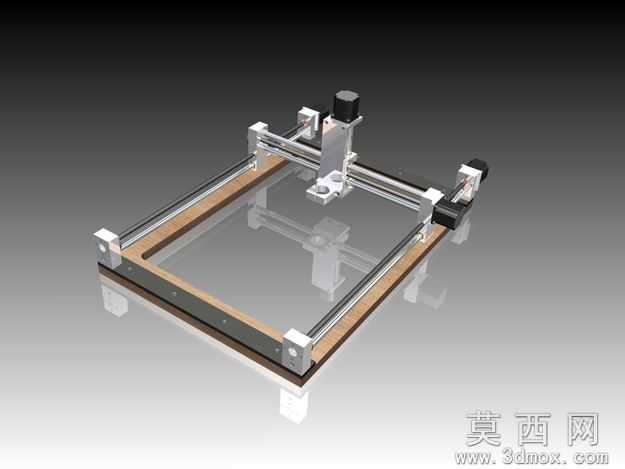

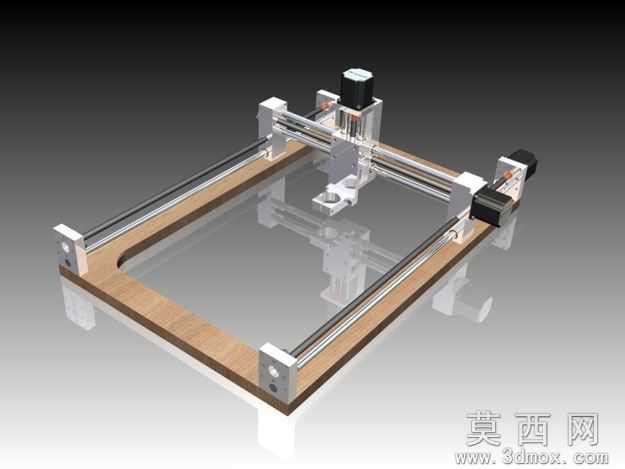

龙门式三轴数控雕刻机三维设计模型

本模型为龙门式三轴数控雕刻机完整三维设计方案，建模阶段采用自底向上的装配流程，首先完成直线光轴导轨、滚珠丝杠、步进电机、滑块座、龙门架型材等单个标准件与加工件的独立建模，对每个零件的安装孔位、配合公差、装配基准进行精准定义，再按照实际机械装配约束完成总装，所有运动副均添加符合实际工况的配合关系，可直观模拟X/Y/Z三个轴的进给运动过程，无干涉错位问题。参数设计层面，模型严格遵循小型桌面数控雕刻机的通用设计规范，X轴有效加工行程匹配龙门横梁的导轨跨度，Y轴行程对应床身导轨长度，Z轴行程满足常规雕刻加工的抬刀下刀需求，丝杠导程、电机安装尺寸、导轨间距均经过运动合理性校验，可直接作为同类型设备研发的参数参考基准。渲染材质设置上，床身底座采用仿实木纹理材质还原木质机架的质感，直线导轨、丝杠、电机外壳、紧固件采用抛光金属与磨砂金属材质区分不同加工件的表面处理效果，加工台面设置半透明反光材质模拟玻璃或亚克力工作台的视觉效果，整体渲染光影柔和，清晰呈现各部件的结构层次与装配关系。结构原理方面，该设备采用经典龙门动梁式结构，Y轴双平行导轨布置于床身两侧承载龙门架的纵向进给，X轴导轨安装于龙门横梁上搭载Z轴安装板实现横向移动，Z轴滑台搭载雕刻主轴完成垂直方向的进刀运动，三个轴均通过步进电机驱动丝杠带动滑块实现精准进给，传动路径短、结构刚性好，可满足木工、广告板材、软金属等材质的雕刻铣削加工需求。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容Autodesk Inventor、SolidWorks、UG、Pro/E等主流三维CAD软件，不同软件环境下均可完成装配查看、运动仿真、工程图导出、二次修改等操作，无需担心格式转换出现的零件缺失、配合失效问题。研发教学应用上，该模型既可以作为数控设备研发人员进行小型雕刻机方案设计、结构优化的参考原型，也可作为职业院校、培训机构机械设计、数控加工相关专业的教学案例，用于讲解三轴数控设备的传动原理、装配工艺、结构设计要点，帮助学习者快速掌握数控加工设备的设计逻辑，也可用于3D打印制作等比例缩小的设备演示模型，用于科普展示数控加工的工作原理。
