RCF22猛禽战机结构展示三维数模

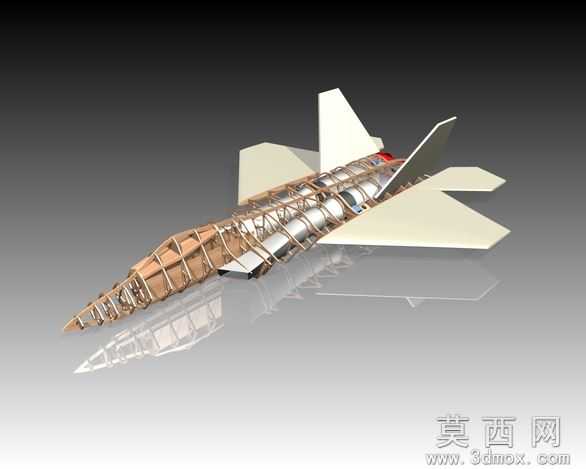

本模型为RCF22猛禽仿真航模的完整结构三维数模，建模阶段采用Autodesk Inventor2008完成全流程搭建，首先以真实F22战机的气动外形比例为基准，绘制机身纵向、横向的多组基准截面草图，通过放样、凸台拉伸、曲面修剪等命令完成机身蒙皮轮廓的构建，同时预留内部航模设备的安装腔体，适配常规电动航模的电池、电调、舵机安装尺寸。参数设计阶段严格遵循航模制作的工艺要求，机身骨架的隔框间距控制在30-45mm区间，翼型采用适合低速飞行的平凸翼型，翼展、机身长度、尾翼尺寸均按照1:20的缩放比例完成参数化设定，所有骨架杆件的厚度、连接孔位都做了可编辑的参数关联，方便使用者根据自身制作需求调整尺寸。渲染材质部分针对不同结构做了区分设置，机身内部的木质隔框、桁条采用浅棕色木纹材质，金属传动杆件、涵道外壳采用哑光银金属材质，机翼、尾翼的蒙皮部分采用米白色哑光塑料材质，背景搭配渐变深灰场景并添加地面反射效果，清晰呈现半剖状态下的内部结构布局，直观展示航模的骨架排布逻辑。结构原理上完整还原了像真航模的典型构造，机身采用隔框加桁条的半硬壳式结构，机翼通过翼根处的插接结构与机身主承力框连接，尾翼预留舵面转动的铰接位，内部涵道通道做了顺滑的曲面过渡，能够降低飞行时的气流阻力，所有连接部位都设计了对应的卡扣与安装位，可直接对接3D打印或者激光切割的加工流程。软件兼容方面，模型原生为Autodesk Inventor2008格式，同时导出了通用的STEP/IGES中间格式，能够被SolidWorks、UG、ProE、Catia等主流三维机械设计软件直接打开编辑，不会出现特征丢失、曲面破面的问题，适配不同使用者的软件操作习惯。研发教学应用层面，该模型既可以作为航模爱好者制作RCF22像真机的结构参考图纸，直接提取零件图用于激光切割轻木隔框、3D打印结构连接件，也可以作为机械设计专业的曲面建模教学案例，帮助学习者掌握复杂曲面放样、参数化骨架设计、多零件装配的相关操作技巧，还能用于航空科普场景，直观展示战斗机的内部结构布局与航模的制作原理，为航模设计、机械建模教学提供完整的可参考数模资源。
