铝型材框架挤压数控雕刻机结构设计

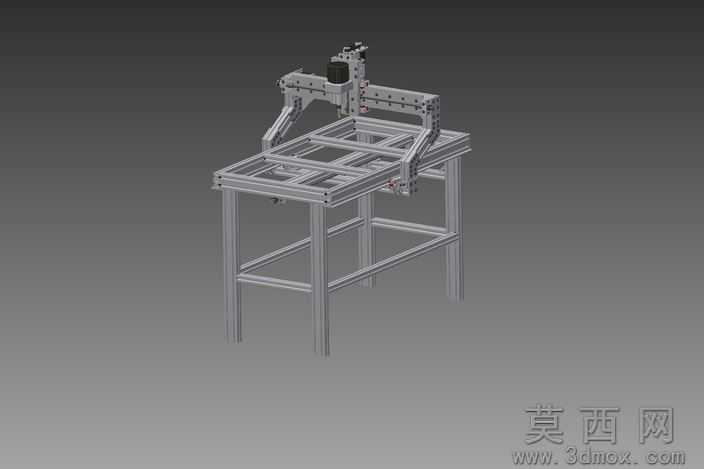

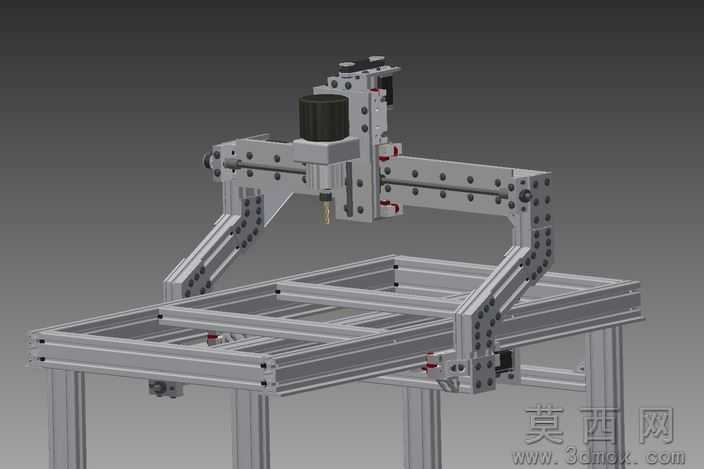

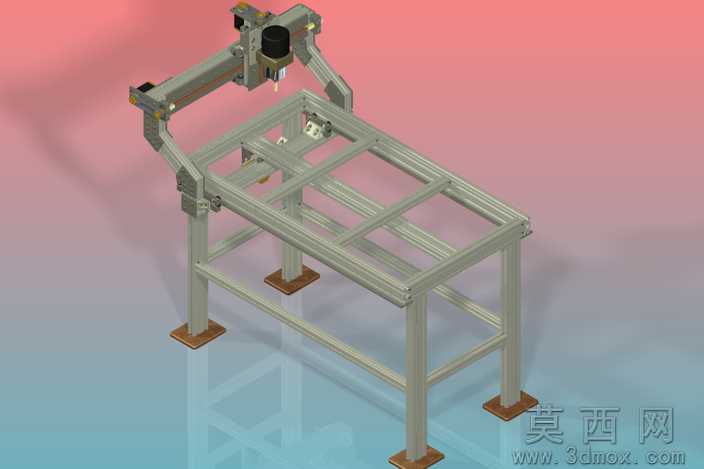

本模型为桌面级铝型材框架数控雕刻机，基于Autodesk Inventor2013平台完成全参数化三维建模，同时输出STEP、IGES、STL等通用三维格式，可兼容多数主流CAD、CAM软件直接导入编辑或用于加工编程。整机采用工业铝型材作为主体框架搭建材料，搭配标准角码、螺栓完成模块化装配，无需复杂焊接工序，既降低了自制加工的门槛，也方便后期根据加工需求调整设备尺寸、拓展加工行程。传动系统采用同步带加滑轮的组合方案，替代传统丝杠传动的高成本配置，有效消除了龙门结构移动时的悬臂垂机问题，在控制整机自重与占地面积的前提下，最大化拓展了有效切削加工区域，可适配小型铝件、塑料、木材等多种软质及中硬度材料的雕刻、铣削加工需求。结构设计上对龙门立柱做了斜向支撑优化，提升Z轴主轴安装座的刚性，减少高速切削时的结构震颤，保障加工精度；工作台采用铝型材拼接的栅格结构，既减轻工作台自重，也方便加装夹具固定待加工工件。模型完整还原了主轴安装座、X/Y/Z三轴传动组件、机架支撑脚、线缆拖链安装位等全部细节，所有标准件均按工业通用规格建模，可直接导出工程图用于零部件采购或自制加工，适合个人DIY小型数控设备、小型加工坊定制专用雕刻设备时作为结构参考方案，也可作为数控设备教学的三维演示案例，帮助学习者理解龙门式数控加工设备的传动逻辑、结构布局思路。
