DIY桌面型数控雕刻机三维结构设计

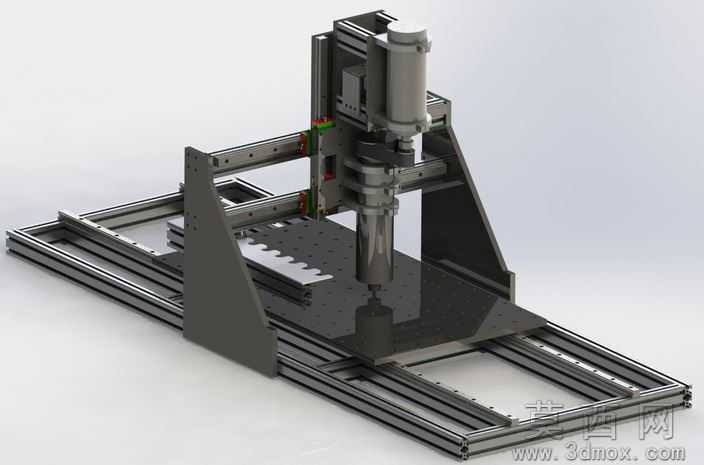

本模型为DIY爱好者自主设计的桌面级数控雕刻机三维结构，建模过程遵循从整体框架到局部组件的递进逻辑：首先搭建铝型材拼接的龙门式运动底座，依次完成X/Y/Z三轴直线导轨、滑块传动组件的装配约束，再添加主轴加工头、工件装夹平台、自动换刀预留模组等功能部件，所有零件均按照实际加工尺寸完成参数化建模，可直接导出工程图用于零件加工。参数设计层面，整机采用铝型材框架搭配钢板加强筋结构，X轴有效加工行程适配小型板材加工需求，Y轴采用双导轨支撑保证运动平稳性，Z轴行程满足常规浮雕、切割加工的深度要求，主轴转速区间覆盖软金属、塑料、木材等常见DIY加工材料的切削参数，自动换刀装置预留了弹簧与气压缸的安装位，可通过后续改装实现刀具自动锁紧与弹出。渲染材质方面，模型对铝型材采用阳极氧化磨砂金属材质，导轨、主轴等钢制部件赋予抛光金属质感，加工平台设置为哑光黑色耐磨台面，紧固件、传动部件分别对应镀锌、发黑等常见表面处理效果，整体渲染效果还原了真实设备的材质质感，可直接用于方案展示与效果演示。结构原理上，设备采用龙门移动式结构，加工平台固定、龙门架沿Y轴前后运动，X轴组件搭载于龙门横梁实现左右进给，Z轴主轴滑台沿垂直方向完成进刀运动，三轴均通过丝杠或同步带传递动力，配合步进电机可实现精准的位置控制，自动换刀结构通过气压缸驱动锁刀机构，配合弹簧复位实现刀具的松开与夹紧，解决手动换刀效率低的问题。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容UG、Pro/E、Mastercam等主流机械设计与加工编程软件，同时附带SolidWorks2012原生格式文件，保留完整的装配约束与特征参数，方便使用者根据自身加工需求修改行程、主轴功率等参数，STL格式文件可直接用于3D打印定制非标结构件。研发教学应用层面，该模型可作为数控设备教学的入门案例，帮助学习者理解三轴数控设备的运动原理、装配逻辑与结构设计要点，也可作为DIY爱好者自制小型雕刻机的参考蓝本，通过修改参数适配不同的加工场景，同时可用于职业院校数控专业的实训教学，辅助学生完成设备拆装、传动调试、加工编程等实操环节的预习与模拟。
