多片式钢板离合器结构三维设计作品

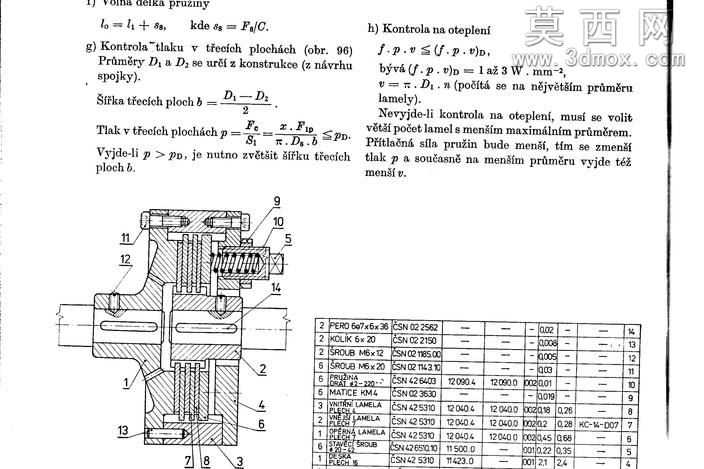

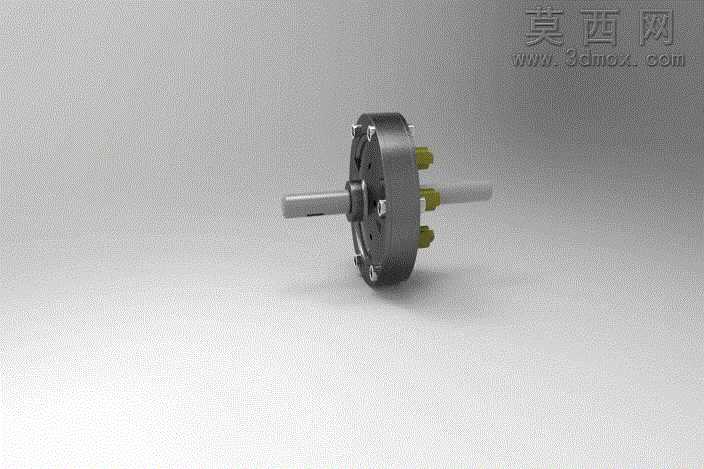

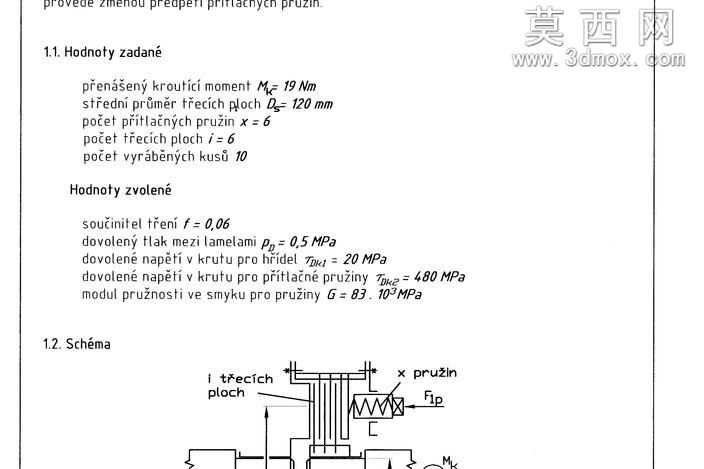

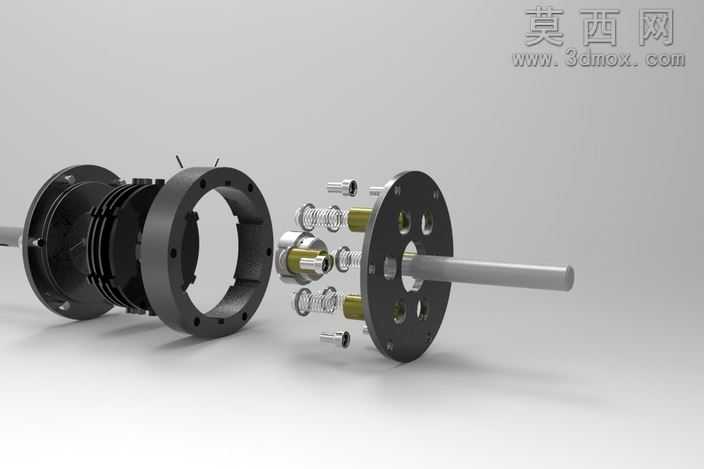

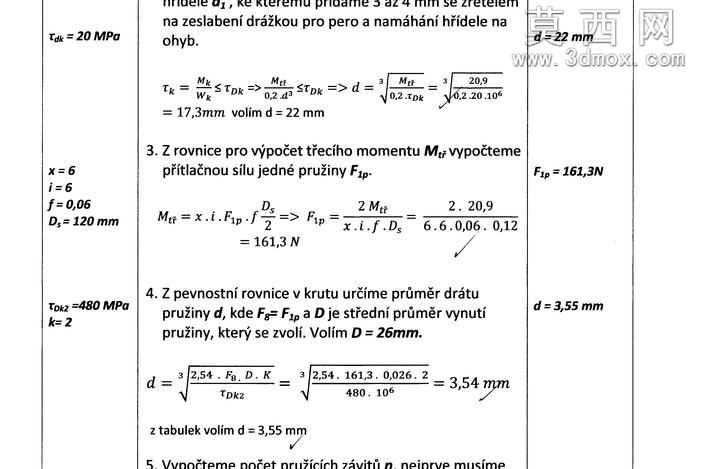

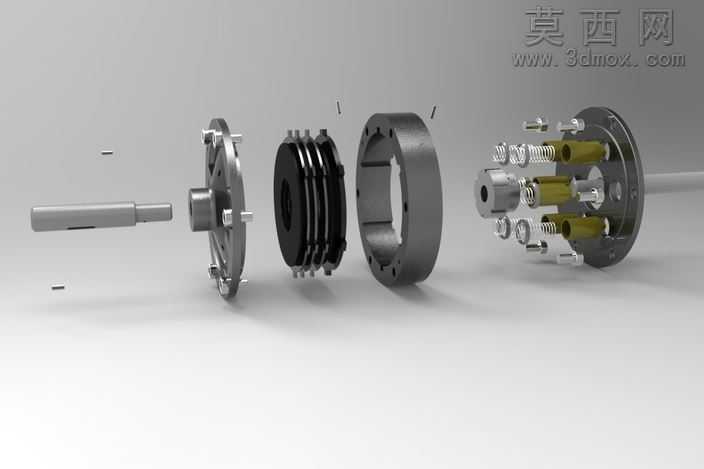

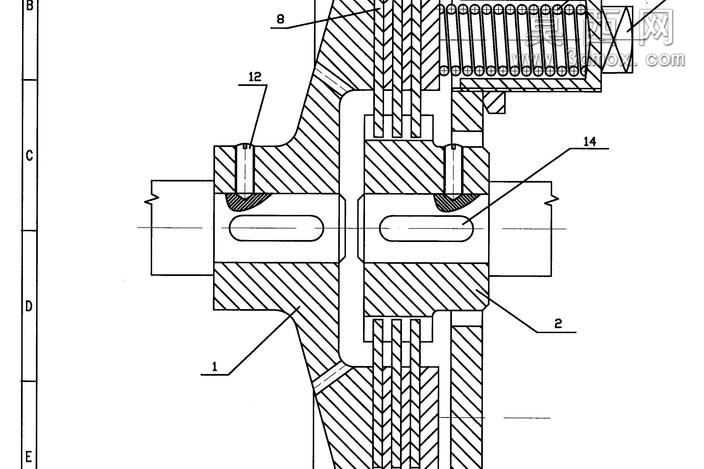

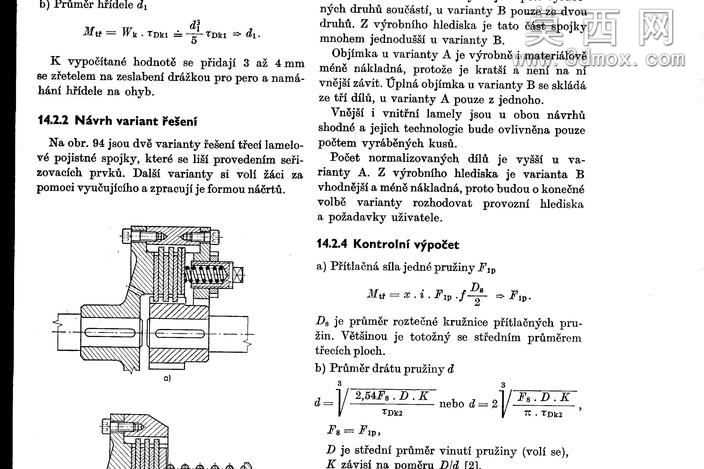

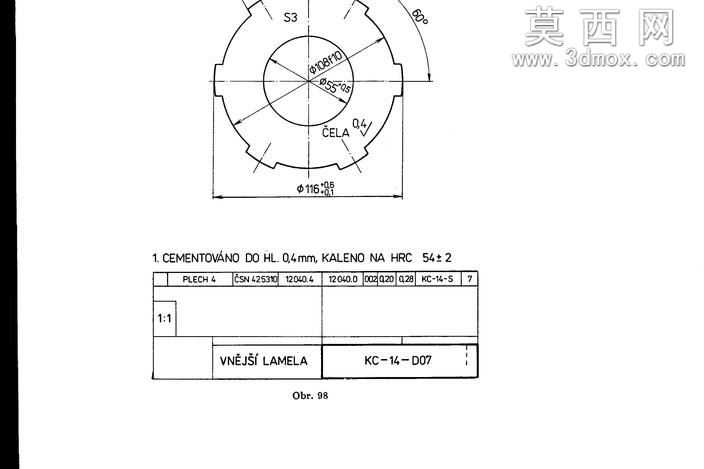

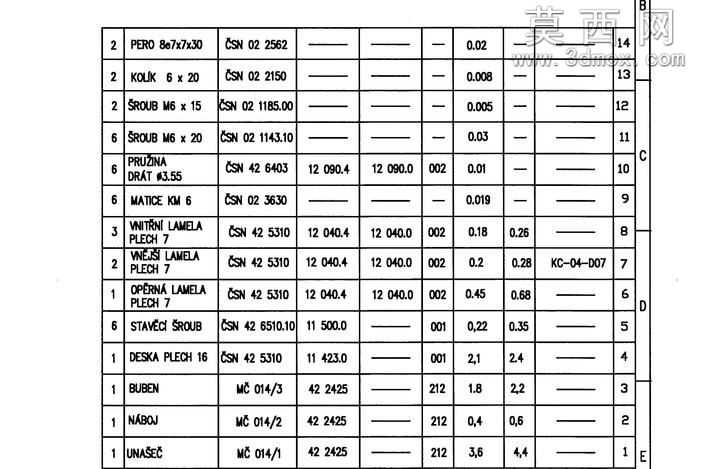

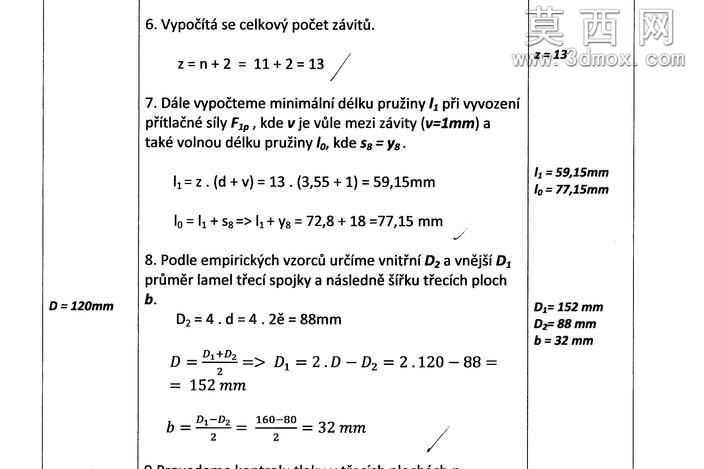

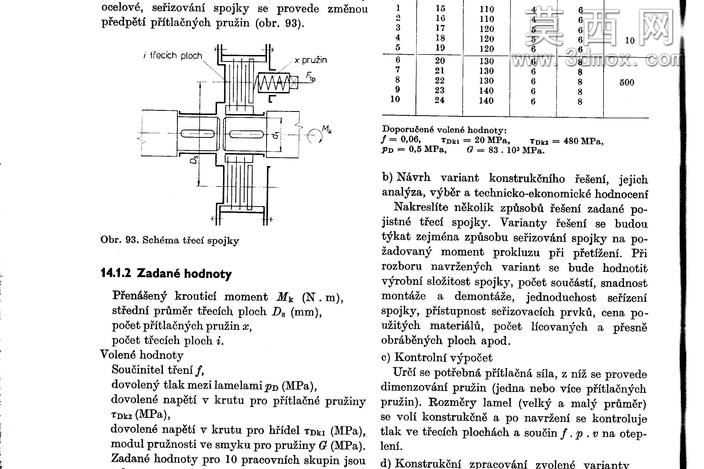

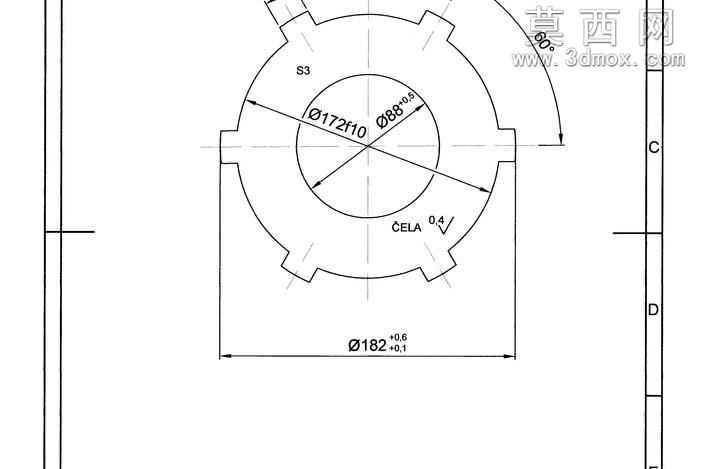

本作品为多片式钢板离合器的完整三维设计模型，建模过程中严格遵循机械传动部件的设计规范，先从核心的传动轴结构开始搭建基准轴系，确定输入轴与输出轴的同轴度公差基准，再逐步构建离合器的主动毂、从动毂壳体结构，每一处安装位的尺寸都经过严谨的参数校核，确保各部件装配时不存在干涉问题。建模阶段对多层钢板摩擦片组的结构做了精细化还原，每一片摩擦钢片的厚度、表面沟槽结构、内外花键齿形都按照实际传动需求设计，钢片之间的间隙参数经过反复调整，既保证离合器结合时的摩擦力矩传递效率，也预留了分离状态下的足够间隙避免拖滞问题。模型的压盘、压紧弹簧、调节接头等附属部件也都做了完整建模，侧面的三个调节接头的螺纹结构、密封端面都做了细节还原，能够直观展示离合器间隙调节的结构原理。材质渲染阶段，主体金属壳体采用了哑光铸铁材质搭配金属磨砂质感，传动轴部分做了光亮钢材质的质感区分，摩擦钢片表面做了细微的纹理处理还原真实钢板的表面状态，调节接头的黄铜材质也做了对应的色彩与反光度调整，整体渲染效果能够清晰区分不同功能的部件，直观呈现离合器的整体装配关系。设计思路上围绕多片离合器的动力传递、分离结合两大核心功能展开，所有结构都服务于实际工况下的扭矩传递需求，多层钢板的设计能够在有限的径向尺寸下提供更大的摩擦接触面积，提升扭矩传递能力，适合中小功率的传动系统使用，完整的模型结构能够用于传动系统的结构演示、装配教学以及后续的工程分析参考，各部件的参数化建模方式也支持后续根据实际需求调整尺寸参数，适配不同的传动扭矩、安装尺寸的使用场景。
