贴片式微型USB中间板端连接座结构设计

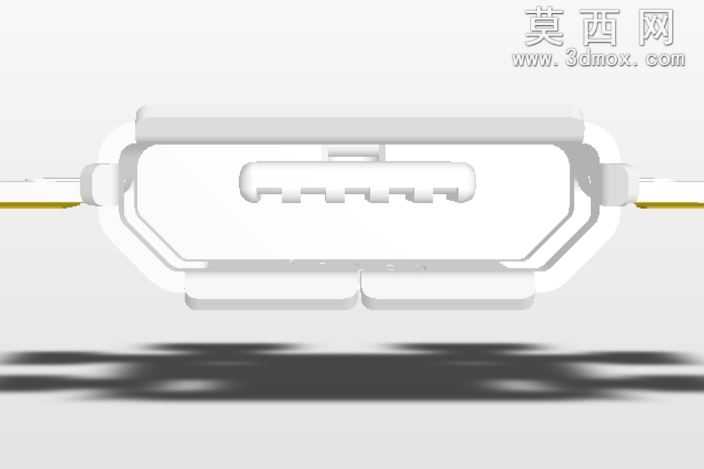

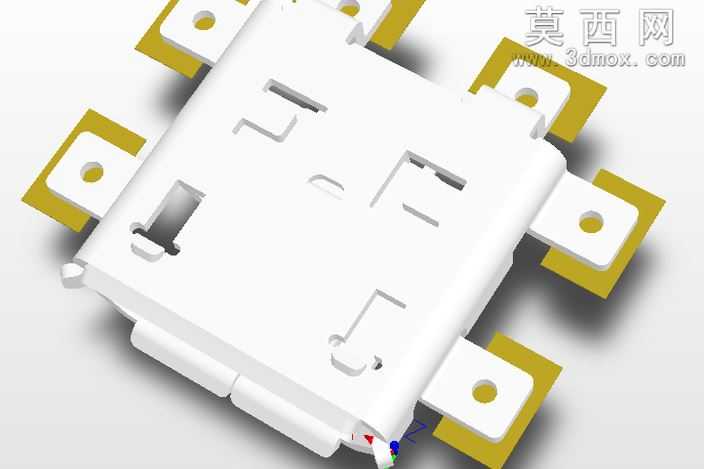

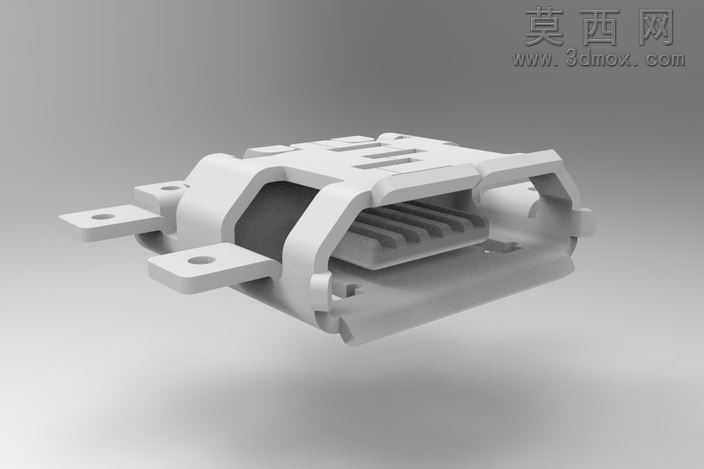

本作品为贴片式微型USB板端母座三维模型，建模过程严格遵循消费电子连接器通用尺寸规范，先以基准面定位确定接口整体安装基准，依次绘制金属外壳、绝缘胶芯、接触端子、固定焊脚的截面草图，通过拉伸、切除、阵列、倒角等特征命令完成各零件的独立建模，再按照实际装配关系完成组件配合，确保固定耳安装孔位、端子引脚间距、接口插拔腔尺寸完全符合通用微型USB接口的行业标准，可直接用于PCB布局适配参考。模型渲染阶段采用哑光工程塑料材质模拟绝缘胶芯部分，还原耐高温LCP材质的细腻磨砂质感，金属外壳与接触端子采用镀镍金属材质，添加轻微的表面反光与边缘倒角高光效果，固定焊脚部分做哑光锡层质感处理，整体渲染光影柔和，清晰呈现连接器各部分的结构层次与装配关系，无多余夸张特效，完全还原实物的外观质感。结构设计上，该连接器为板上贴片中间安装款式，两侧延伸出带安装孔的固定耳，可通过定位柱与PCB板精准对位，焊接后能提升接口的插拔抗拉力，避免长期插拔导致接口脱落；内部胶芯将5个接触端子精准分隔，端子接触端采用弧形凸起设计，可保障公头插入时的接触稳定性，胶芯与金属外壳采用卡扣式配合结构，外壳两侧设计有向内的卡点，装配后可牢牢固定绝缘胶芯，避免胶芯在插拔过程中发生移位；金属外壳尾部设计有焊接固定脚，可与PCB板接地焊盘焊接，既提升结构固定强度，也能起到电磁屏蔽作用，减少信号传输过程中的外界干扰。设计过程中充分考虑连接器的实际使用场景，对插拔导向部位做了圆弧倒角处理，避免公头插入时出现卡滞或刮伤胶芯的问题，各零件的壁厚设计符合注塑与冲压加工的工艺要求，绝缘胶芯的拔模角度设置合理，金属外壳的折弯圆角符合冲压加工的工艺规范，端子的厚度与宽度设计兼顾导电性能与结构强度，整个模型无干涉特征，各装配间隙控制在合理范围内，既可以作为电子结构设计时的接口选型参考，也可用于消费电子产品的结构组装演示、接插件原理教学使用。
