Prolyte演出舞台X30-V型桁架结构

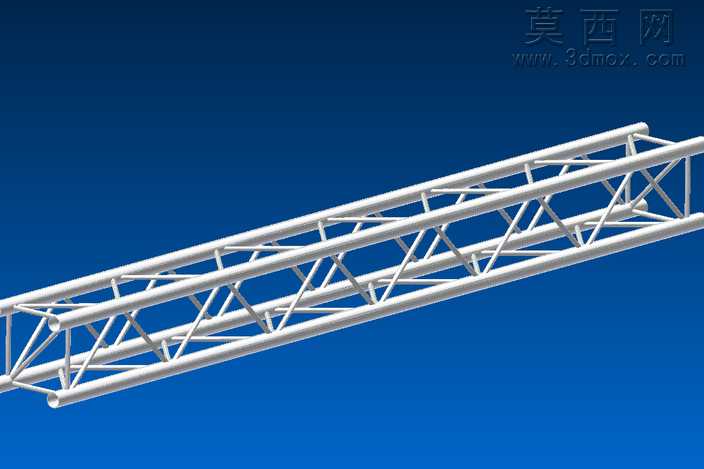

本作品为演出场景常用的X-30-V 3Mtr规格Prolyte舞台桁架三维模型，建模过程严格遵循该型号桁架的实际生产尺寸规范，采用Autodesk Inventor完成全参数化建模，同时输出STEP/IGES通用格式文件，可适配多数主流三维设计软件的导入编辑需求。建模阶段首先搭建桁架的基准骨架，以四根平行的主管作为核心受力基准，沿主管长度方向每间隔固定间距布置环形腹杆连接节点，再通过斜向腹杆将相邻主管的对应节点依次连接，形成稳定的三角形网格受力结构，所有杆件的衔接位置均做了贴合实际焊接工艺的过渡处理，避免出现结构干涉或不符合生产逻辑的锐角缝隙。材质设置上参考舞台桁架常用的6061-T6铝合金材质参数，赋予模型哑光银白的金属质感，表面添加细微的拉丝纹理还原真实铝合金型材的表面状态，渲染时采用深蓝色渐变背景突出桁架的金属轮廓，通过多角度光源照射展现桁架的空间结构层次，清晰呈现腹杆与主管的连接逻辑。设计思路围绕舞台桁架的实际使用需求展开，3米的单段长度适配演出场地的常规搭建模数，三角形腹杆结构在保证整体承重能力的前提下尽可能降低桁架自重，方便现场演出的快速拆装与转运，模型完整还原了桁架两端的对接接口结构，可直接用于多段桁架拼接的装配模拟，能够为舞台搭建方案的前期排布、承重受力模拟、演出设备挂载点位规划提供精准的三维参考，也可作为舞台工程相关的教学演示模型使用，帮助从业者快速理解这类标准桁架的结构组成与装配逻辑。
