IC411冷却型励电动马达结构设计

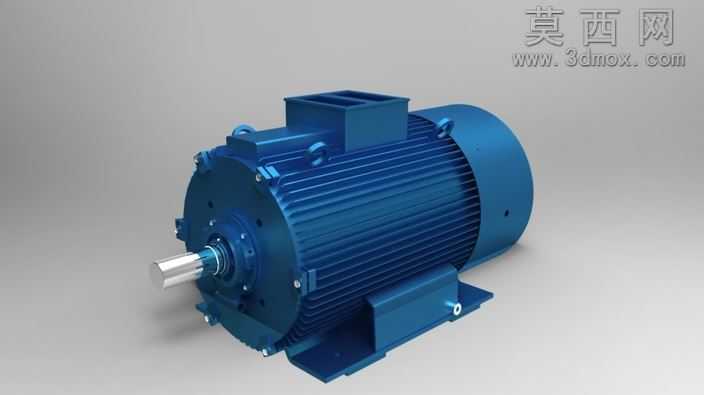

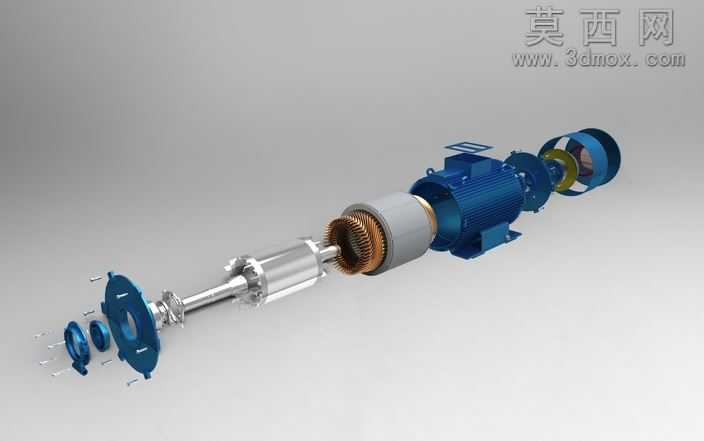

本作品为IC411冷却类型励电动马达的三维结构设计，采用自扇冷式冷却结构的设计思路，完整还原了ELECTROPUTERE克拉约瓦系列励电动马达的全装配结构。建模过程中严格遵循电机设计的行业规范，对定子组件、转子组件、端盖、轴承、冷却风路结构、接线盒、外壳散热筋等所有零部件进行了1:1比例的参数化建模，每一个零件的尺寸公差、配合关系都经过严谨校核，确保各部件装配时无干涉，可完整呈现电机从外壳到内部核心构件的爆炸装配关系。在材质渲染环节，针对不同零部件的实际材质属性做了精细化的材质区分：电机外壳采用铸铁喷蓝漆的材质表现，还原工业电机外壳的哑光金属漆面质感，表面的散热筋结构做了细微的凹凸质感处理，模拟真实铸件的表面肌理；定子铁芯与转子铁芯采用硅钢片叠压的材质表现，通过层叠纹理的贴图还原硅钢片叠装的结构特征，绕组部分采用紫铜材质，呈现铜材特有的金属光泽与细腻反光；转轴采用调质处理的45号钢材质，表现出精加工金属轴的光滑亮面质感；端盖、轴承等结构件分别对应铸铁、轴承钢的材质特性，调整了对应的粗糙度、反射率参数，让不同材质的视觉区分度清晰可辨。冷却结构部分严格按照IC411自扇冷却的标准设计，在电机非传动端设置了离心式风扇结构，配合风罩的导流结构，完整呈现冷却风从风罩进风口进入、流经电机外壳散热筋带走热量的完整风路走向，风扇叶片的曲面造型经过优化，符合流体力学的基本设计逻辑。整体装配结构采用爆炸视图的呈现方式，将所有零部件沿电机轴向依次排布，清晰展示每个零件的装配位置与装配顺序，可直观呈现电机的内部构造逻辑，能够用于电机结构教学、装配工艺演示、产品选型参考等场景，建模过程中对所有配合面做了公差匹配，确保虚拟装配的合理性，不存在结构错位、穿模等问题，渲染阶段采用了柔和的工业产品布光，在突出金属材质质感的同时，清晰展现每个零部件的轮廓与结构细节，让整体模型既具备严谨的工程准确性，又拥有良好的视觉展示效果。
