航模用无刷外转子电机带螺旋桨组件设计

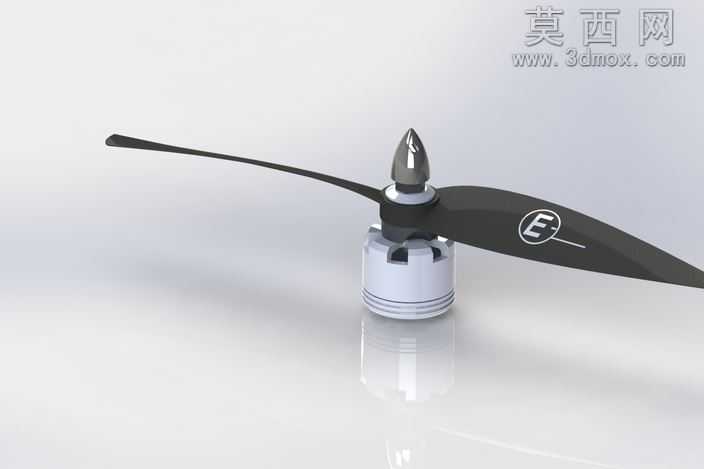

本作品为航模动力系统的三维建模设计，采用SolidWorks完成全参数化建模，整体围绕航模轻量化、高动力输出的使用需求展开设计。建模过程中首先对电机本体结构进行拆解，外转子壳体采用薄壁圆筒结构建模，通过拉伸、切除特征完成壳体表面的散热槽结构，还原真实无刷电机的散热设计逻辑，定子部分通过圆周阵列特征完成绕线槽的均匀排布，确保定子结构的尺寸精度符合航模电机的设计规范。输出轴部分采用同轴心配合完成与转子、螺旋桨安装座的装配约束，螺旋桨部分通过曲面建模完成翼型的流线型轮廓构建，对桨叶的扭转角度、弦长变化进行参数化控制，还原高效航模桨叶的气动外形特征，桨尖部分做了收尖处理，降低飞行过程中的桨尖涡流损耗。渲染阶段采用哑光金属材质赋予电机铝制壳体，通过调整材质粗糙度、反射率参数还原金属机壳的细腻磨砂质感，转子顶部的锁紧螺帽采用亮面金属材质，与壳体形成材质层次对比；螺旋桨采用黑色哑光复合材料材质，添加细微的颗粒质感模拟真实碳纤维复合桨的表面肌理，桨叶表面的品牌标识通过贴图特征精准贴合在对应曲面位置，确保标识无拉伸变形。场景搭建采用纯白反光地面，通过环境光遮蔽效果突出模型的轮廓立体感，主光源从侧上方打光，在地面投射出柔和的反射倒影，提升整体渲染图的精致感。设计过程中对安装结构做了简化示意，仅保留核心的电机与螺旋桨装配关系，安装座部分做粗略建模用于展示整体装配形态，重点突出动力组件的核心外观与装配逻辑，各部件之间的配合间隙按照实际航模配件的装配公差进行预留，确保模型可直接用于后续的装配干涉检查、3D打印验证或者航模动力系统的方案展示使用，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，能够直观展现该款航模无刷动力套装的外观形态与结构组成。
