实验型六轮全驱轨道车辆底盘传动结构

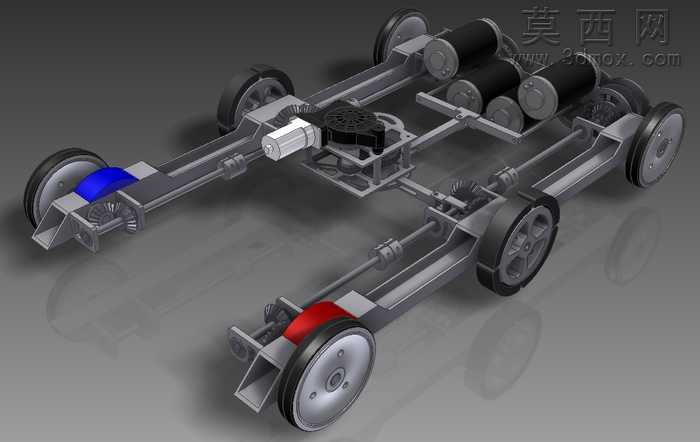

本作品为实验性质的六轮驱动车辆底盘传动系统三维建模成果，建模阶段严格遵循机械传动设计逻辑，对每一处结构尺寸做了精准匹配，确保各运动部件不存在干涉问题。模型完整还原了整套动力传递路径，以四台CIM电机作为动力输出源，搭配两速换挡变速箱实现不同工况下的动力切换，建模过程中对齿轮啮合间隙、传动轴同轴度、轮组安装位都做了参数化约束，可直观呈现动力从电机输出后经变速箱、传动轴向各个车轮分配的完整过程。渲染阶段采用哑光金属材质模拟车架与传动杆件的金属质感，对电机外壳做了磨砂黑的材质区分，车轮橡胶部分采用低反光的深灰橡胶材质，前后端的结构标识件分别使用高亮蓝、红材质做功能区分，搭配柔和的环境光与定向补光，清晰呈现出底盘内部的齿轮、连杆、轮组的层级结构，不会出现结构遮挡导致的细节模糊。结构设计上，低速挡位下齿轮组拥有更大的传动扭矩，设计的1/8行程轮组收缩结构可保证六个车轮始终与地面保持接触，避免非全驱结构易出现的轮组悬空打滑问题，可适配复杂非平整路面的通行需求；高速挡位下对应的1/8行程结构可让车轮在接触地面时拥有更灵活的抬升余量，降低传动系统的运行阻力，适配高速通行场景下的动力输出需求，整套结构完全实现全轴驱动，每个车轮都可获得稳定的动力输入。设计思路围绕实验性全驱传动验证展开，摒弃了传统轨道车辆固定轴距的轮组设计，通过可动的连杆结构搭配齿轮传动，实现不同挡位下轮组接地特性的自适应调整，建模时对每一处铰接点、齿轮啮合位都做了运动仿真预留，可直接用于后续的运动学验证，直观展示不同挡位下轮组的运动状态与动力传递效率，为小型全驱实验车辆的底盘设计提供直观的三维参考，所有结构细节都按照实际加工装配逻辑设计，不存在无法落地的虚构结构。
