涡轮增压叶轮式压缩机轮三维结构设计

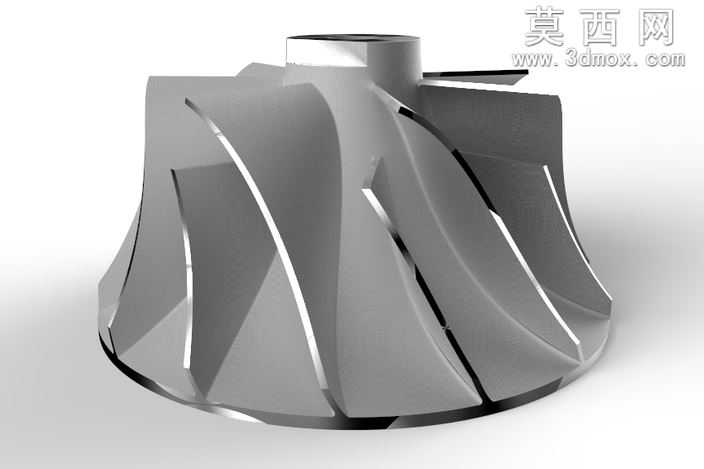

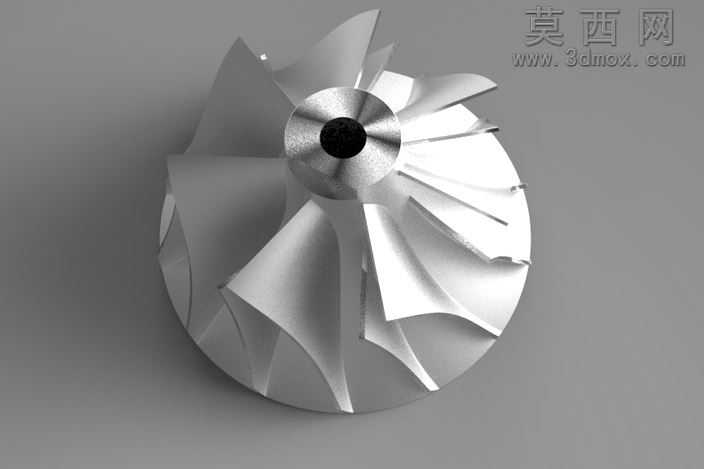

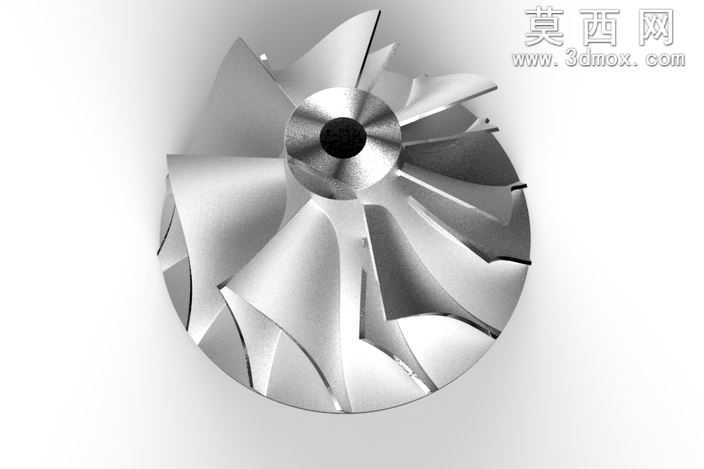

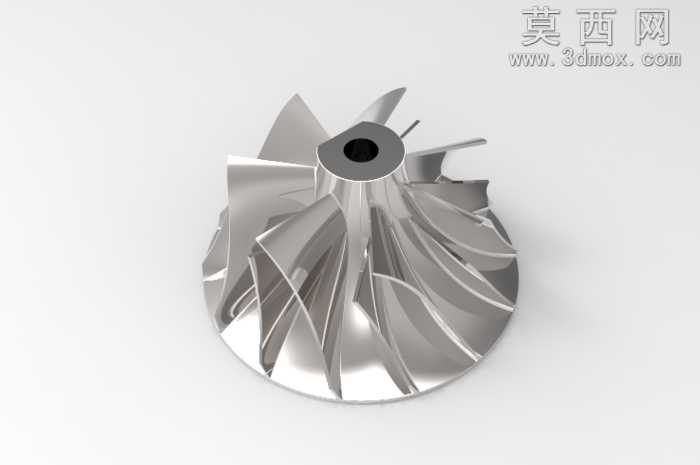

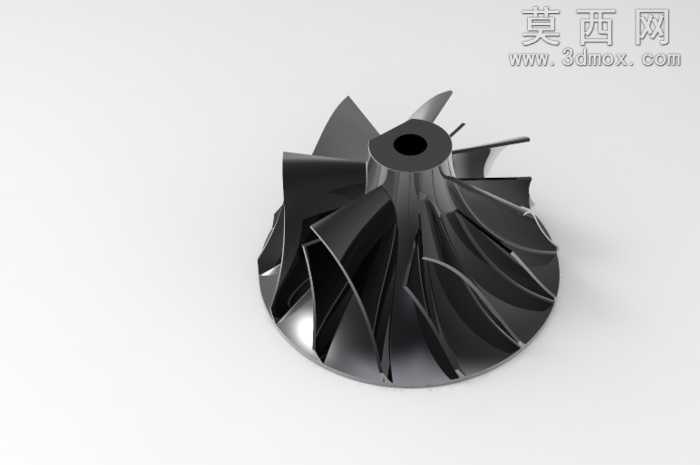

本作品为涡轮压缩机轮的三维参数化建模成果，建模过程围绕离心式压气机叶轮的气动性能与结构强度需求展开，首先基于叶轮机械的气动设计原理确定核心参数：轮盘直径、叶片数量、叶片进口安装角、出口后弯角、轮盖型线与轮毂型线的曲率变化规律，采用三维建模软件的草图绘制、曲面放样、实体加厚功能完成单个主叶片的造型，主叶片采用大曲率后弯式设计，前缘做圆弧钝化处理以降低进气冲击损失，叶片型面从进口到出口平滑过渡，严格控制型面的曲率连续性，避免气流在叶道内产生分离。完成单个主叶片建模后，通过圆周阵列功能生成均匀分布的全部主叶片，再针对分流叶片的布局需求，在相邻主叶片之间创建短叶片，分流叶片的长度约为主叶片的二分之一，前缘位置相较于主叶片后移，有效改善叶道内的气流流通性，降低二次流损失。轮盘部分采用锥形过渡结构，中心设置安装轴孔，轴孔周边做倒角强化处理，轮盘与叶片的连接位置采用圆角过渡，消除应力集中隐患，提升部件的结构疲劳强度。材质渲染阶段采用金属铝合金材质，模拟实际压气机叶轮的锻造铝合金质感，调整材质的反射率、粗糙度参数，还原金属机加工后的细腻光泽，同时对叶片前缘、轮盘边缘做高光处理，突出部件的精密加工特征。建模过程中反复校验叶片之间的间隙尺寸、叶道的通流截面变化规律，确保模型既符合气动设计的流道要求，又满足高速旋转下的结构强度要求，整体模型无破面、无重叠几何，曲面质量达到G2连续标准，可直接用于后续的有限元结构强度分析、流体动力学仿真计算，也可作为数控加工的参考模型，适配涡轮增压器、小型燃气轮机、离心式空压机等设备的压气机端核心部件设计需求，完整还原了离心式压缩机叶轮的复杂曲面结构与装配特征。
