多机并联制冷压缩机组结构模型

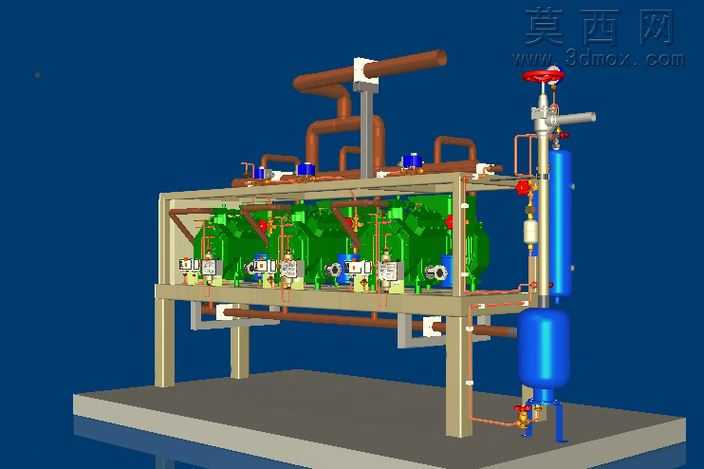

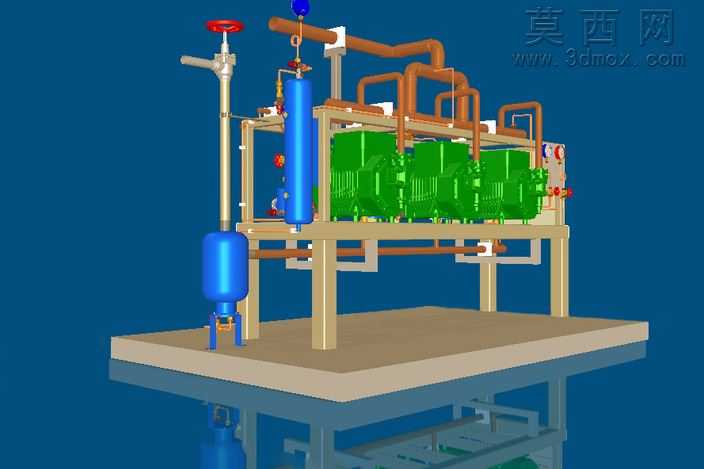

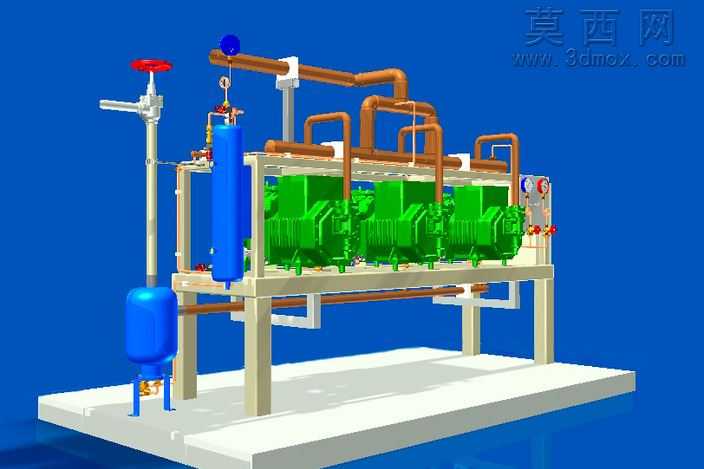

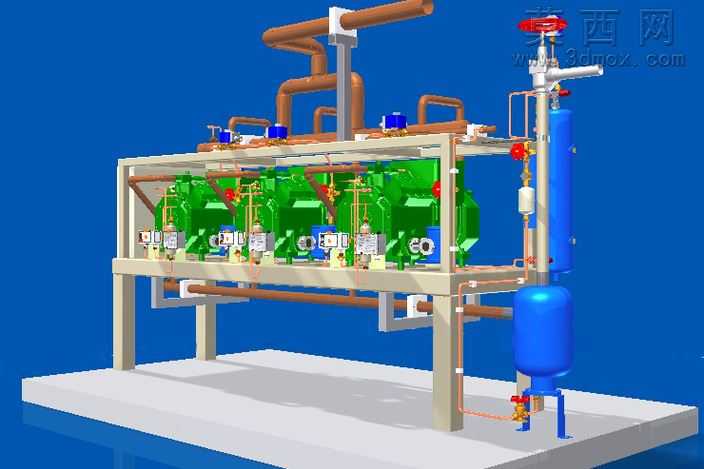

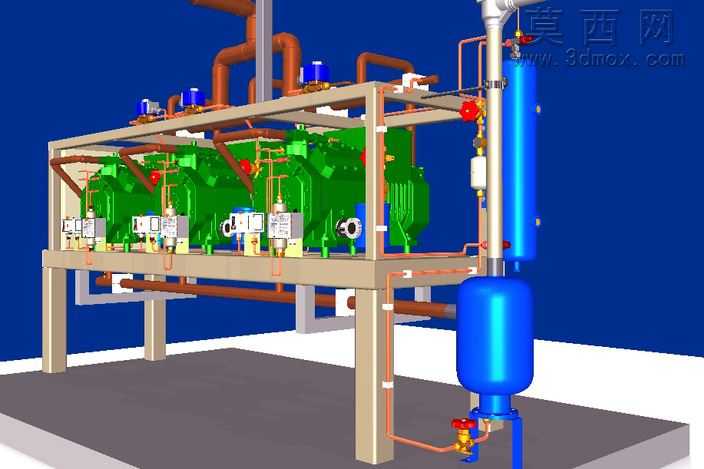

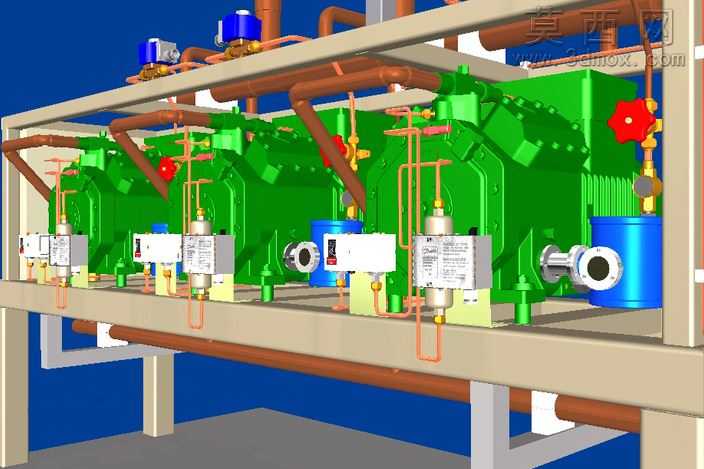

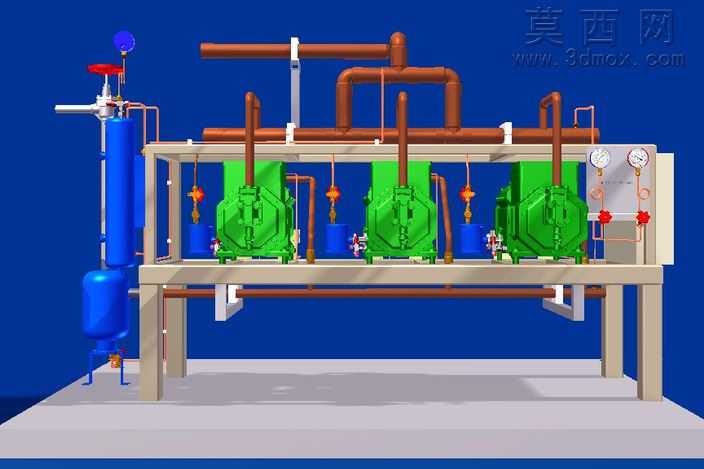

本模型为多机并联形式的制冷压缩机组三维设计成果，建模过程中严格遵循制冷系统的实际工程布局逻辑，对机组的核心功能部件进行了1:1比例的精细化还原。模型主体包含四台卧式制冷压缩机，每台压缩机的外部壳体、散热翅片结构、进出气接口都做了独立建模，还原了压缩机本体的结构特征，壳体部分采用高饱和度绿色哑光材质模拟实际设备的漆面效果，接口法兰做了金属银灰质感处理，还原金属机加工件的表面质感。机组的公共底座采用浅米色金属框架材质建模，还原了型钢焊接机架的厚重结构特征，支撑腿的安装固定位、机架上的部件安装基准面都做了细节刻画，确保整体支撑结构的合理性。管路系统是本模型的重点设计部分，分为高压排气主管路、低压回气管路、控制油路细管路三类：粗管径的主工艺管路采用红铜色金属材质，还原紫铜管路的金属光泽与弯折弧度，每一段管路的走向都经过排布优化，避免管路之间出现干涉，同时预留了阀件的安装空间；细管径的控制油路采用橙红色细管建模，沿着压缩机侧壁规整排布，连接到每台压缩机的控制点位，还原油路控制的实际走线逻辑。阀件与附属部件方面，模型还原了机组上的红色截止阀、蓝色油气分离筒体、白色电气控制盒、压力检测元件等部件：截止阀的手轮、阀体密封结构都做了细节建模，采用亮红色漆面材质突出操作部件的辨识度；油气分离筒体采用亮蓝色金属材质，还原筒体的圆柱结构与端部法兰接口；白色电气控制盒上的接线端口、标识区域都做了简化但精准的刻画，还原电控部件的安装位置。模型还配套还原了液位控制制冷系统的相关组件，对应测试程序的控制逻辑，每台压缩机旁的液位检测元件、控制管路都做了对应布置，能够直观展示多机并联机组的液位控制原理。渲染阶段采用了工业产品展示常用的打光方案，主光源从侧上方照射，突出金属管路的反光质感与部件的轮廓层次，背景采用深蓝色纯色背景，弱化环境干扰，让机组整体结构清晰呈现，所有部件的装配关系都严格按照实际制冷机组的装配逻辑搭建，可用于制冷系统原理展示、机组结构教学、安装布局参考等场景，完整呈现了多机并联压缩机组从核心主机到附属管路、阀件、控制元件的全系统结构。
