搅拌器轴用化学反应堆机械密封装置

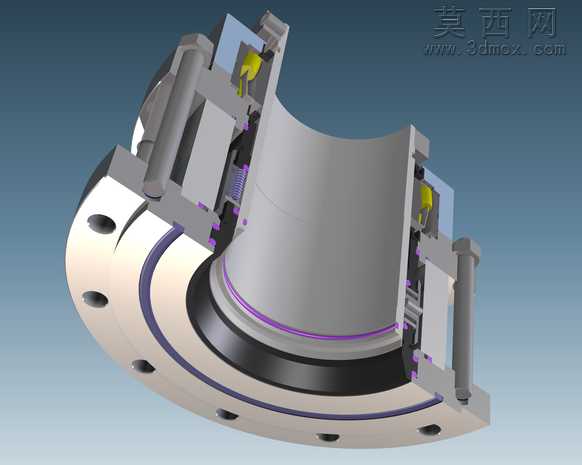

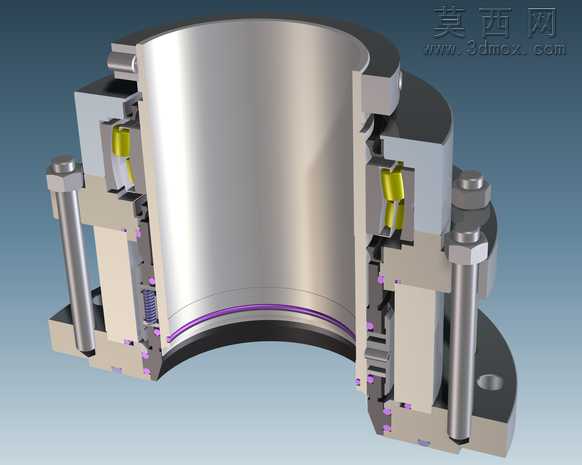

本模型为适配搅拌器传动轴、安装于化学反应堆的机械密封装置，采用半剖视结构展示完整内部装配关系，建模过程严格遵循机械密封设计规范，先通过基准轴、基准面搭建装配定位框架，依次完成轴套、动环组件、静环座、压紧法兰、连接螺柱、弹簧补偿组件、辅助密封圈等零件的参数化建模，各零件间的配合公差、装配间隙均参考釜用机械密封行业标准设定，保证虚拟装配下无干涉、可模拟实际运行的轴向补偿与径向浮动效果。渲染阶段采用金属材质为主的材质体系：与介质接触的轴套、密封环基体采用316L不锈钢材质，调整粗糙度参数还原机加工金属的哑光金属质感，表面添加细微车削纹理提升真实感；弹性补偿元件采用弹簧钢材质，还原金属弹簧的高反光金属特性；辅助密封O型圈采用氟橡胶材质，调整漫反射颜色为深紫色，添加轻微橡胶哑光质感；连接螺柱、锁紧螺母采用碳钢镀锌材质，表面做轻微钝化质感处理；静环座外部的安装法兰做铸铁喷塑的半哑光质感，区分不同零件的材质差异。结构设计上采用多弹簧平衡型密封结构，沿圆周均匀布置的小弹簧可提供均匀的端面比压，保证动环与静环的密封端面始终紧密贴合，可补偿轴的径向跳动与轴向窜动；设置多道辅助密封圈，分别实现轴与轴套、动环与轴套、静环与静环座、静环座与设备法兰之间的静密封，避免介质泄漏；外部设置的限位结构可防止安装过程中密封组件过度压缩损坏密封端面，加长的连接螺柱可适配不同壁厚的反应堆安装法兰，整体结构可耐受化学反应堆内的腐蚀介质与一定的工作压力，适用于常压到中压工况的搅拌反应设备轴端密封。建模过程中对密封端面的平面度、弹簧的预压缩量、浮动组件的活动间隙都做了参数化设定，可根据不同轴径、工作压力参数快速调整模型尺寸，适配不同规格的搅拌设备使用需求，半剖的展示方式可清晰呈现内部密封原理与零件装配逻辑，便于设计人员理解结构、开展选型与改进设计。
