菱形尖纹防滑踏板花纹板三维设计

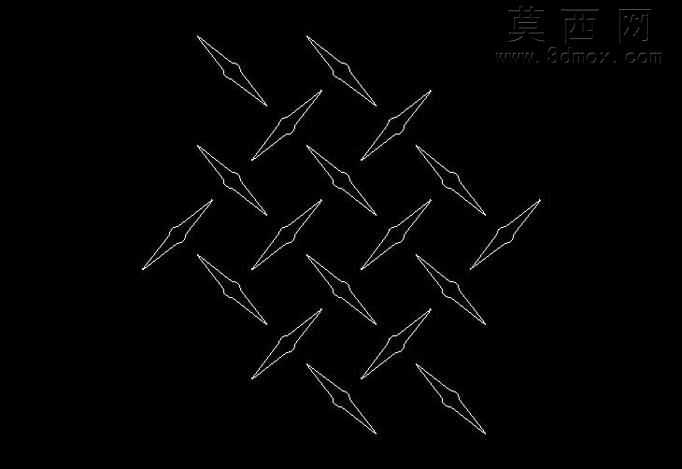

本作品为防滑踏板用花纹板三维设计，建模阶段采用参数化草绘驱动的方式完成整体结构搭建：首先在基准平面上绘制单个菱形尖状花纹的闭合轮廓，对轮廓进行曲率连续优化，确保花纹棱边过渡顺滑无尖锐断点，避免后续加工出现应力集中问题；随后通过线性阵列结合角度偏移的方式，将单个花纹单元按照45度斜向排布，阵列过程中严格控制单元间距与排布密度，既保证花纹覆盖的均匀性，也预留出踏板基材的平整连接区域，适配后续与踏板框架的装配需求。建模完成后对花纹的凸起高度进行参数化调整，将凸面高度设置为符合防滑性能要求的数值，同时对花纹根部做倒圆角处理，提升结构的抗冲击性能，避免长期踩踏出现花纹断裂脱落的问题。材质设置阶段，针对踏板常用的金属基材特性，为模型赋予热轧钢板材质，调整金属粗糙度、反射率参数，还原金属板材的哑光质感，同时对花纹凸起的棱边做轻微的高光处理，凸显凸面结构的立体层次。渲染阶段采用正交视角搭配纯黑背景，突出白色线框呈现的花纹排布规律，清晰展示菱形尖纹的斜向排列逻辑：所有花纹单元统一朝向，形成连续的导向性防滑纹理，在踩踏接触时可以提供多方向的摩擦力，无论是干态还是湿态工况下都能有效提升防滑性能。设计思路上围绕踏板的实用功能展开，摒弃冗余的装饰性元素，所有花纹结构均服务于防滑、耐磨的核心需求，四个菱形尖状的单元造型可以在踩踏时分散局部压力，降低单位面积的载荷，提升踏板的整体使用寿命；凸面的结构设计可以快速排走踏板表面积水、积尘，避免接触面形成水膜导致打滑，同时规整的阵列排布也便于后续采用冲压工艺批量加工，降低生产制造成本。模型整体结构规整，参数可编辑，可根据不同踏板的尺寸需求快速调整花纹阵列的范围与密度，适配不同规格的工业踏板、楼道踏步、设备操作平台踏板的设计使用需求。
