菱形网格膨胀金属板结构设计

　　这类菱形网格结构的膨胀金属板，在工业场景里的应用覆盖范围极广，从设备防护围挡、通风散热格栅，到物料筛分网面、建筑装饰挂板，再到流水线的防滑踏板、设备的消音内衬都能见到它的身影。和传统焊接拼接的网格板不同，膨胀成型的菱形网面没有额外的焊接节点，整体结构的连贯性更强，受外力冲击时应力会顺着菱形的棱边均匀分散，不会出现局部焊点脱开导致的网面破损问题，在有持续振动、频繁踩踏的工况下使用寿命比焊接网格高出不少。

　　做这个结构的三维设计时，最先要敲定的是单块菱形单元的对角线尺寸，这直接决定了网面的通透率和整体承重能力。如果是用作设备散热通风的场景，长对角线尺寸可以适当放大，保证通风面积占比不低于60%，同时要控制短对角线的宽度，避免较大的杂物穿过网面进入设备内部；如果是用作车间操作平台的防滑踏板，就要缩小菱形单元的尺寸，提升单位面积内的棱边数量，增大踩踏时的摩擦力，同时要保证网面的整体平面度，避免棱边凸起过高绊倒通行人员。

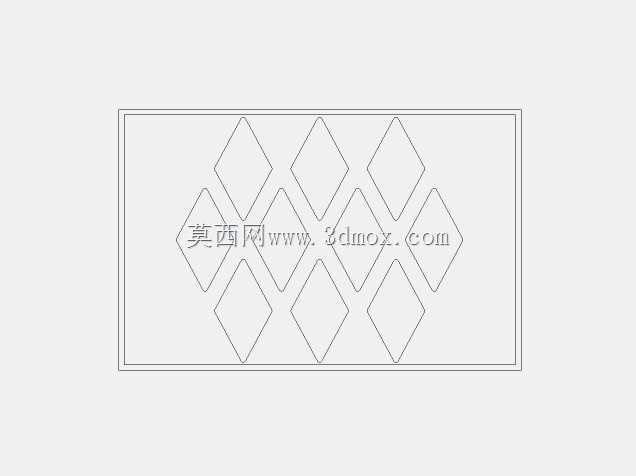

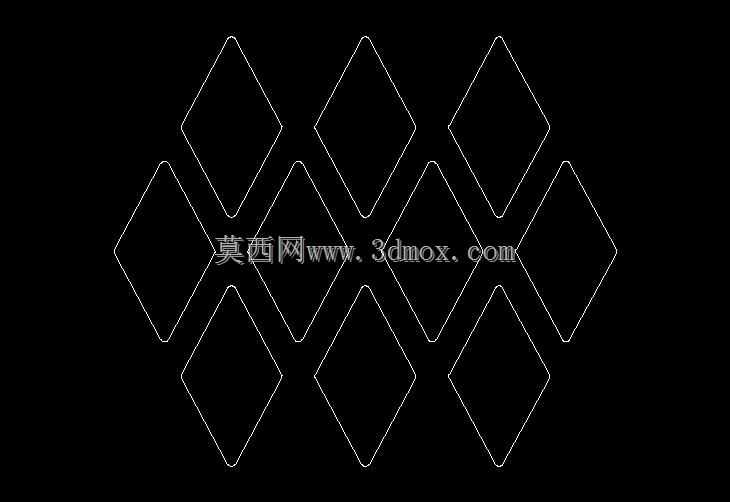

　　设计过程中要先绘制单个菱形的轮廓线，注意菱形的四个边角要做微小的圆角过渡，不能是尖锐的直角，一方面是避免冲压成型时边角处出现应力集中导致板材开裂，另一方面也能防止安装和使用过程中尖锐边角划伤操作人员。完成单个单元的轮廓后，按照行列交错的排布方式阵列，要注意相邻两行的菱形单元是错位排布的，也就是上一行两个菱形的拼接缝隙正对着下一行菱形的中心位置，这种排布方式能让整张网面的受力更均匀，不会出现沿某条直线方向的强度薄弱带。

　　很多新手做这类结构设计时容易忽略展平工序的预留量，实际上金属板材在膨胀拉伸成型的过程中，菱形的棱边是通过板材的撕裂拉伸形成的，不是完全裁切后再拼接，所以在三维建模时要同步做出展平状态的坯料模型，核算好拉伸前后的板材延展率，避免实际生产时出现拉伸过度导致棱边过薄、或者拉伸不足导致菱形尺寸不达标的问题。展平模型里要标注好每个裁切刀口的位置和长度，刀口的方向要和菱形的边保持平行，保证拉伸后棱边的宽度均匀一致，不会出现局部宽窄不一的缺陷。

　　安装边界的处理也是设计时要重点考虑的部分，整张网板的四周边缘要预留出不做膨胀拉伸的实体边框，边框宽度根据安装方式调整，如果是采用螺栓压紧固定，边框宽度要保证螺栓孔中心到网面边缘的距离不小于两倍螺栓直径，避免固定时边框被压裂；如果是采用焊接固定，边框宽度要满足焊接作业的操作空间，避免焊渣溅到成型的网面棱边上造成局部变形。边框上的固定孔要做长圆孔设计，补偿不同工况下网板热胀冷缩产生的尺寸变形，避免高温环境下网板膨胀起拱、低温环境下收缩拉裂。

　　从实际使用的反馈来看，这种菱形结构的膨胀金属板还有一个很实用的特性，就是网面的自清洁能力强，因为菱形的棱边是倾斜排布的，落在网面上的灰尘、碎屑会顺着倾斜的棱边滑落，不会像方形网格那样容易在直角位置堆积杂物，减少了日常维护清理的工作量。在做消音内衬使用时，菱形的空腔结构还能对声波形成多次反射衰减，搭配背后的吸音棉能获得不错的降噪效果，这时候设计上要适当调整菱形棱边的倾斜角度，让声波进入网面后的反射路径更长，提升降噪效率。

　　建模的时候还要注意棱边的拔模角度，因为这类结构大多是采用连续冲压膨胀工艺生产，模型里的棱边要顺着冲压出料的方向做出微小的拔模斜度，避免生产时板材卡在模具里，同时要保证所有棱边的过渡圆角一致，让冲压成型时的材料流动更顺畅，减少成型缺陷。如果是有防滑需求的踏板类应用，还要在菱形棱边的朝上方向做出微小的凸起纹路，进一步提升湿滑工况下的摩擦系数，保证操作人员行走时的安全性。
