罗克韦尔845T-DZ工业编码器结构

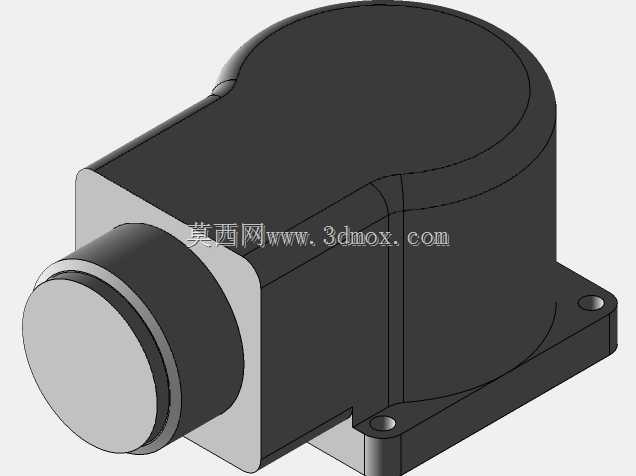

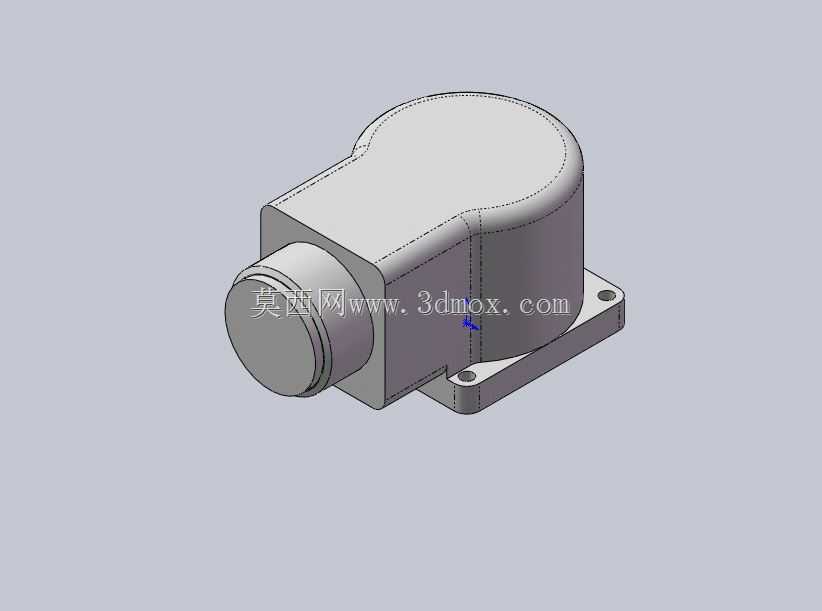

　　在离散制造的产线工位、重型输送设备的转轴端、机床主轴的转速检测点位，这类重载型光电编码器始终是运动控制链路里的核心反馈元件，845T-DZ这款产品的结构设计，完全贴合工业现场复杂工况的安装与使用需求。从实际安装边界来看，这款编码器采用侧出轴带安装法兰底座的结构，底座上预留两个对称的安装孔位，孔位间距与安装面的平面度公差控制在0.02mm以内，能直接适配市面上多数工业设备的预留安装位，不需要额外加工转接板，现场安装时只需将轴端与被测转轴通过柔性联轴器对接，锁紧底座安装螺栓即可完成固定，轴伸端的直径公差按照h6级加工，和标准联轴器的配合间隙控制在合理范围，既不会出现装配卡滞，也能避免运转过程中的同轴度误差带来的检测脉冲丢失问题。

　　从功能特性层面，这款编码器的外壳采用一体铸造成型后做表面阳极氧化处理，壳体的密封结构在接缝处都设计了嵌入式密封槽，搭配耐油橡胶密封圈，能适应车间内存在切削液飞溅、金属粉尘漂浮的工况，不会因为外界污染物进入壳体内部影响码盘的正常工作；壳体上部的圆弧型腔体是核心的光电码盘与信号处理电路安装空间，腔体内部做了隔光处理，避免外界杂散光进入干扰光电接收元件的信号采集，输出的信号线缆从壳体侧部的防水接头引出，接头的锁紧结构能防止设备运行过程中的震动导致线缆松脱。从设计思路上，这款产品没有追求极致的小型化，而是优先考虑工业现场的耐用性与维护便捷性，壳体的棱角处都做了R角过渡，既避免安装过程中尖锐棱角划伤操作人员，也能减少应力集中，

　　在设备存在持续震动的工况下不会出现壳体开裂的问题；轴端的轴承采用双列深沟球轴承配置，能承受一定的径向载荷，应对被测转轴存在少量径向跳动的场景，相比单轴承结构的编码器，使用寿命能提升三倍以上，不需要频繁更换检测元件。在实际应用场景里，这类编码器常被用在自动化立体仓库的堆垛机行走轴位置检测、皮带输送机的转速闭环控制、冶金设备的轧辊转速反馈等场景，相比普通的小型编码器，它的抗冲击性能更强，即使现场存在设备启停带来的瞬时冲击，也不会出现码盘错位、信号输出异常的问题；安装时需要注意，编码器的轴不能承受过大的轴向载荷，所以联轴器必须选择柔性结构，抵消安装过程中存在的少量同轴度偏差，同时安装面要保证平整，不能有焊渣、凸起等异物，

　　避免底座安装后出现形变，导致内部轴承卡滞。从外形尺寸来看，这款编码器的主体腔体直径控制在80mm左右，底座的总宽度不超过100mm，整体高度从安装面到壳体顶部约75mm，在设备上安装时不会占用过多的布置空间，即使是在设备内部空间比较紧凑的位置，也能顺利完成安装；轴伸长度约20mm，能适配不同厚度的联轴器安装，不需要额外加装轴套。在做三维建模的时候，需要重点关注安装孔的位置度公差、轴伸的同轴度要求，以及壳体各个密封面的配合尺寸，这些尺寸直接影响后续实际加工或者选型替换时的适配性，如果建模时忽略了安装孔的位置偏差，实际装配时就会出现螺栓无法穿入的问题；如果轴伸的直径和长度尺寸建模错误，会导致联轴器无法正常安装，直接影响整个检测回路的搭建。很多刚接触工控元件选型的设计人员，往往只关注编码器的脉冲数、输出信号类型这些电气参数，忽略了机械结构的安装尺寸与工况适配性，最后导致元件买回来无法安装，或者使用没多久就因为工况不匹配出现损坏，这款845T-DZ的结构设计，恰恰是在机械适配性上做了充分的考量，不管是新设备设计时的元件选型，还是旧设备的损坏替换，都能快速完成适配，减少现场的安装调试时间。
