多规格焊接螺母工程结构设计参考

　　在各类金属结构件的装配环节，焊接螺母是解决薄板侧无法攻丝、反复拆卸易滑牙问题的核心连接件，广泛应用于汽车白车身焊装、钣金机柜组装、工程机械覆盖件固定、家电金属壳体连接等场景，相比压铆螺母，它能承受更高的拉脱力与抗扭载荷，适合承受振动、冲击载荷的连接部位。

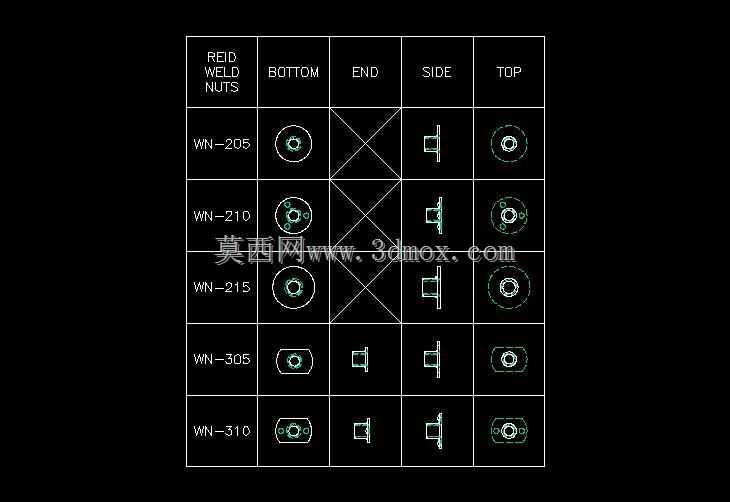

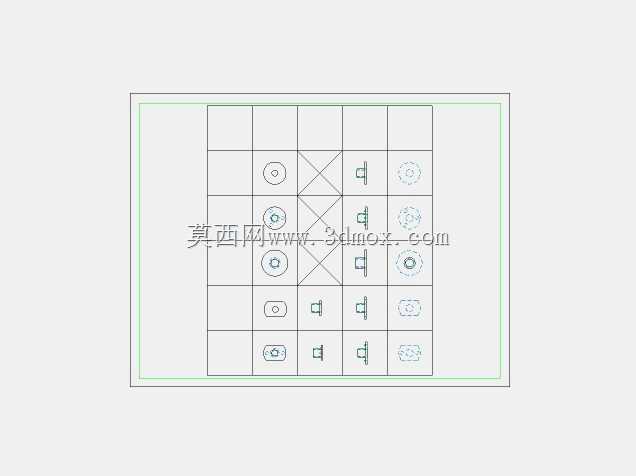

　　这套设计覆盖了圆形、方形两类焊接螺母的多视角结构表达，包含底视、端视、侧视、顶视四个方向的投影视图，对应不同的安装适配需求。圆形焊接螺母的三个规格，端面带有三个均匀分布的焊接凸点，焊接时凸点接触母材板面，通电后凸点快速熔接，能保证螺母与板面的贴合度，避免焊后螺纹歪斜，这类螺母适合在圆形安装孔位上使用，常见于车身纵梁、支架类零件的连接点；方形焊接螺母的两个规格，端面带有两个对称布置的焊接凸点，方形本体可以在安装时起到防转定位作用，适合在长圆孔、方形定位孔的工位上使用，焊后抗扭性能更突出，多用于机柜门板、设备护板这类需要反复拆装的部位。

　　从设计思路来看，这类焊接螺母的建模首先要确定螺纹规格对应的基体尺寸，圆形款的外径要比螺纹大径大30%-40%，保证焊接后有足够的结合面积，凸点高度统一控制在0.8-1.2mm，凸点直径根据螺母规格调整，确保焊接电流能集中在凸点位置，不会烧蚀螺纹部位；方形款的对边尺寸要匹配对应规格的扳手空间，同时方形边到螺纹孔的壁厚要满足抗扭强度要求，避免拧紧时螺母本体开裂。所有规格的螺母端面都设计有0.2mm的焊接让位凹面，避免板面存在轻微不平整时，螺母与板面之间出现缝隙导致焊渣渗入螺纹孔。

　　安装边界方面，圆形焊接螺母要求母材板面的开孔直径比螺纹小径大0.5-1mm，孔位边缘的毛刺高度不能超过0.1mm，否则会影响焊接时的贴合度，焊接时要保证螺母轴线与板面的垂直度误差不超过1°，否则拧入螺栓时会出现别劲、滑牙的问题；方形焊接螺母要求母材上的定位方孔与螺母本体的间隙控制在0.2-0.3mm，既方便装配时快速定位，又不会因为间隙过大导致焊后螺母偏移。两类螺母的焊接面都不做表面处理，保留金属原色保证焊接导电性，非焊接面可以根据使用场景做镀锌、达克罗等防锈处理，螺纹部分在焊接前要做防护处理，避免焊渣溅入导致螺纹堵塞。

　　在实际选型时，要根据连接部位的载荷大小选择对应规格，承受静载荷的部位可以选择壁厚较薄的轻型款，承受动载荷、振动载荷的部位要选择加厚的重型款，同时要匹配焊接设备的电流参数，凸点数量越多需要的焊接电流越大，避免出现虚焊、焊穿母材的问题。这套多视角的结构模型，能直接用于焊接工装的定位销设计、焊装夹具的仿形块制作，也能作为结构设计时选型校核的参考，核对不同规格螺母的安装空间、焊接边距要求，避免设计阶段出现孔位与螺母干涉、焊接空间不足的问题。
