SAE标准双踏板制动总成结构设计

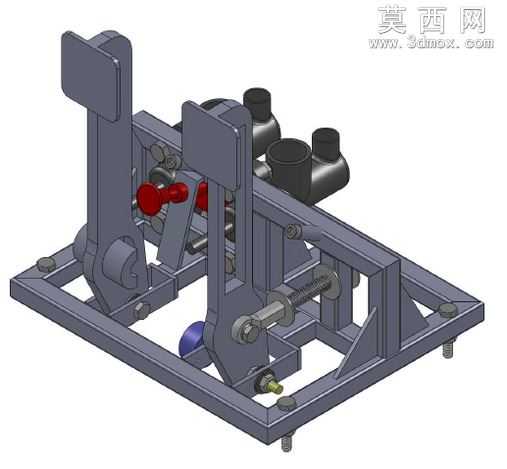

本作品为符合SAE2011规范的LTU配方混合制动器总成三维建模成果，整体采用自底向上的装配建模思路完成全结构搭建。建模阶段首先完成底座框架的基准绘制，采用矩形钢管焊接式框架作为承载基体，对框架的安装支脚、加强筋板逐一进行特征建模，预留出踏板转轴、制动主缸、调节机构的安装定位孔位，保证各安装位的同轴度与位置公差符合机械装配要求。踏板构件部分分别构建制动踏板与离合踏板的实体结构，踏板臂采用变截面钢板冲压形态设计，踏板面设置防滑凸纹结构，转轴位置添加自润滑衬套的装配特征，踏板复位采用扭簧与复位杆组合结构，对扭簧的圈数、簧丝直径、安装卡位都做了精细化建模还原。传动与执行部分，对踏板连接的推杆、调节螺母、铰接销轴做了参数化建模，推杆表面的螺纹特征、调节螺母的防滑滚花都做了细节呈现，后端匹配的双腔制动主缸模型还原了储液罐、出油口、安装法兰的结构特征，主缸与踏板推杆的连接球头做了活动铰接的装配约束，可模拟踏板踩下时的推杆推动行程。模型还添加了行程限位块、缓冲胶垫、管路接头等附属结构，各零部件之间添加了符合实际装配关系的配合约束，可实现踏板摆动、推杆伸缩的运动仿真演示。材质渲染阶段，对框架结构赋予哑光灰铸铁材质，踏板臂赋予发黑处理的钢材质感，主缸储液罐赋予半透明工程塑料材质，复位弹簧赋予弹簧钢金属光泽，铰接销轴赋予镀锌亮面金属材质，缓冲胶垫赋予深蓝色橡胶质感，红色的调节手柄赋予烤漆金属材质，整体渲染效果还原了实物的材质层次与装配质感。设计过程中重点校核了踏板杠杆比、主缸安装角度、推杆运动轨迹，避免踏板运动过程中出现卡滞、干涉问题，整体结构紧凑，安装固定点分布合理，可作为车辆制动系统教学演示、结构改装参考的数字化三维模型使用。
