电视Apache200毫米后轮双活塞盘式制动器

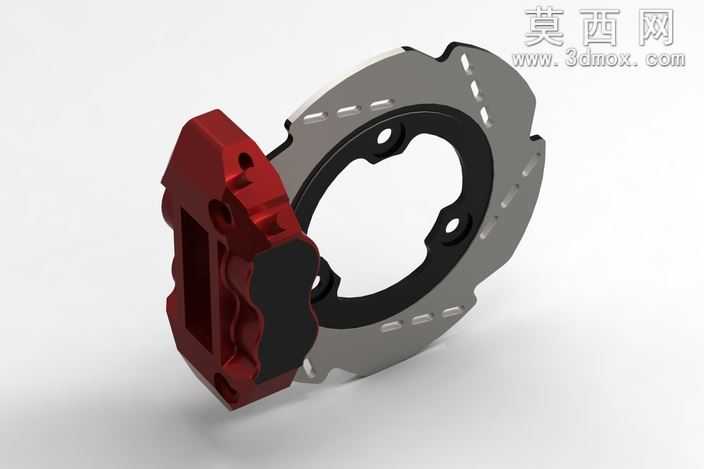

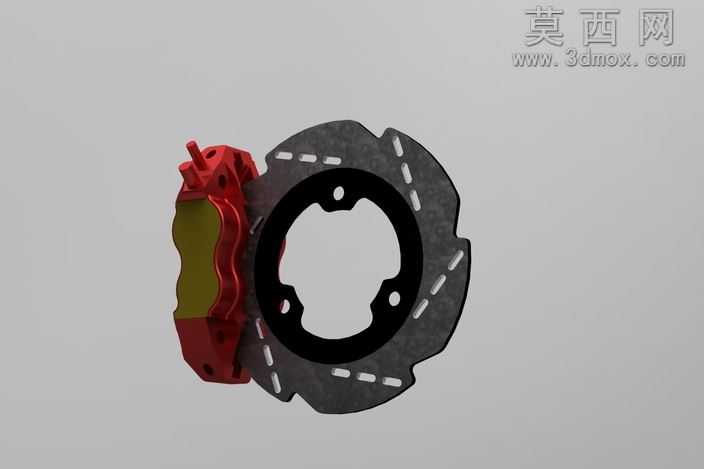

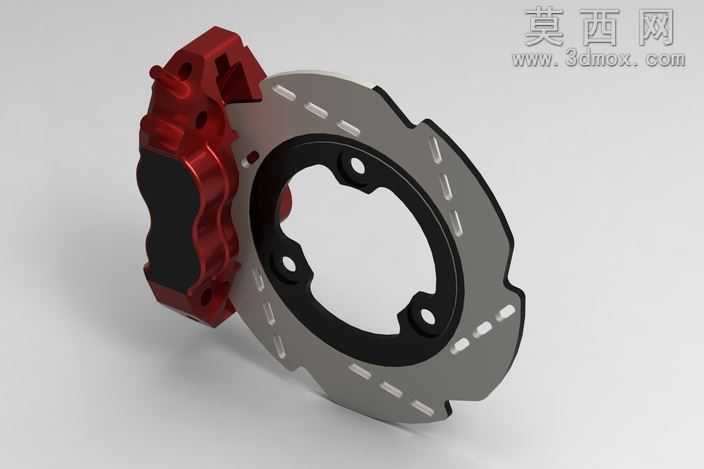

本作品为适配电视Apache车型的200毫米规格后轮盘式制动器三维模型，采用三维建模软件完成全参数化结构搭建，完整还原双活塞卡钳搭配划线通风制动盘的实体结构。建模阶段以实车制动部件的装配尺寸为基准，先绘制制动盘的基础轮廓草图，通过拉伸、切除命令完成盘体的基础造型，再逐一绘制盘面上的划线散热槽、中心安装定位孔、轮毂连接法兰的细节结构，确保制动盘与后轮轮毂的安装位完全匹配，还原划线盘提升制动摩擦力、加快散热排屑的结构特性。卡钳部分采用分体式建模思路，先构建卡钳的红色主体壳体，通过布尔运算预留双活塞的安装腔室、制动片的卡位槽，再分别制作黑色摩擦制动片、活塞顶块、卡钳连接耳的细节结构，还原双活塞卡钳两侧同步施压的制动工作逻辑，确保卡钳与制动盘的配合间隙符合实车装配要求。材质与渲染阶段，为制动盘赋予磨砂灰铸铁材质，调整金属粗糙度参数还原铸铁盘的哑光金属质感，盘面划线槽做轻微磨损质感处理提升真实度；卡钳壳体赋予亮红色金属烤漆材质，添加轻微的环境反射效果凸显烤漆的光滑质感，制动摩擦片赋予黑色耐高温复合摩擦材料质感，区分金属与非金属部件的视觉差异。场景搭建采用浅灰色纯色背景，添加柔和的环境漫反射光源与主光源，调整阴影参数让部件投影自然柔和，多角度渲染展示制动器的整体装配形态、卡钳与制动盘的配合结构、安装点位的细节特征。设计过程中严格遵循摩托车后轮制动器的工作原理，还原制动时双活塞推动两侧摩擦片夹紧制动盘的运动逻辑，所有部件的装配关系完全符合实车维修装配的层级，可用于制动系统结构教学、改装方案演示、零部件装配验证等场景，模型结构完整无破面，各部件可单独拆分编辑，能够直观展示盘式制动器的内部构造与工作状态。
