双反向运动偏心式蔬菜澄清输送设备

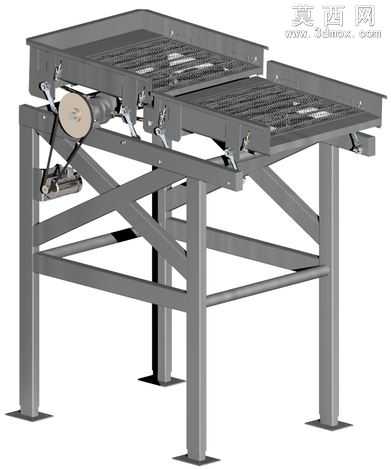

本作品为针对鲜切蔬菜生产场景设计的双反向运动偏心式澄清输送设备三维模型，建模过程严格遵循实际生产设备的尺寸比例与装配逻辑，完整还原了设备的全部功能结构。模型整体采用方管焊接机架作为承载主体，四根立式支撑腿底部配置方形安装脚座，可通过膨胀螺栓实现与生产车间地面的稳固连接，机架内部设计多组交叉斜撑结构，通过三角形稳定结构强化机架整体抗扭、抗振性能，抵消设备运行过程中偏心机构产生的往复振动力，避免设备运行时出现移位、结构共振等问题。设备上部设置两组平行排布的筛分式输送台，台面采用栅格网板结构，网板缝隙尺寸经过针对性设计，可在输送过程中让蔬菜夹带的泥沙、碎叶、杂质透过缝隙下落，实现蔬菜物料的澄清筛分效果；两组输送台通过偏心传动机构与驱动单元连接，驱动单元包含驱动电机、传动带轮、偏心转轴、联动摆臂组件，运行时可带动两组筛面做反向的往复偏心振动，既能够让铺放在筛面上的蔬菜物料沿输送方向匀速向前移动，又可以通过反向振动抵消设备整体的横向窜动，降低设备运行的振动幅度与噪音。建模过程中对所有运动部件的装配间隙进行了精准还原，偏心转轴与轴承座的配合位置、摆臂与筛台的铰接位置、驱动电机的安装定位都完全符合机械装配规范，可直接用于运动仿真模拟，验证设备的输送速度、筛分效率等运行参数。材质渲染方面，机架与筛台主体采用哑光不锈钢材质表现，契合食品加工场景的卫生要求，驱动电机外壳做铸铁哑光质感处理，传动带轮做金属镀锌质感，传动皮带采用黑色橡胶材质，底部脚座做防滑橡胶与金属结合的质感表现，整体渲染效果贴近实际工业设备的真实外观。设计思路围绕鲜切蔬菜生产的实际需求展开，针对传统振动输送机振动大、物料跑偏、筛分澄清效果差的问题，采用双筛体反向运动的偏心结构，在保证物料输送、杂质筛分功能的前提下，有效提升设备运行稳定性，减少设备对车间地面的振动传递，同时栅格筛面的设计可在输送过程中同步完成蔬菜物料的除杂澄清工序，缩短鲜切蔬菜的生产加工流程，提升产线整体运行效率，模型结构完整，细节丰富，可作为同类输送筛分设备设计的参考方案，也可用于产线布局仿真、设备教学演示等场景。
