电线剥皮点线输送压力线机构设计

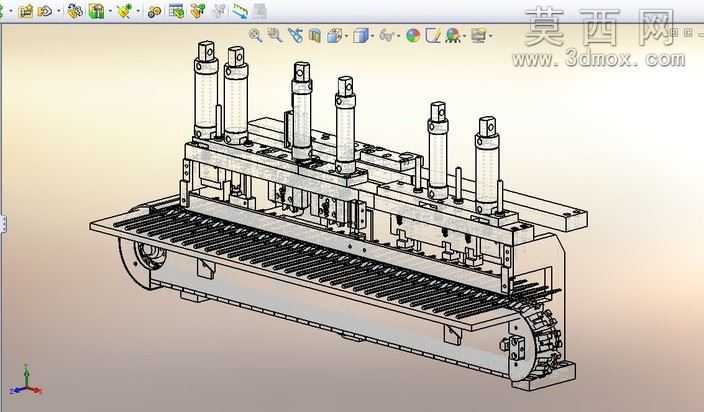

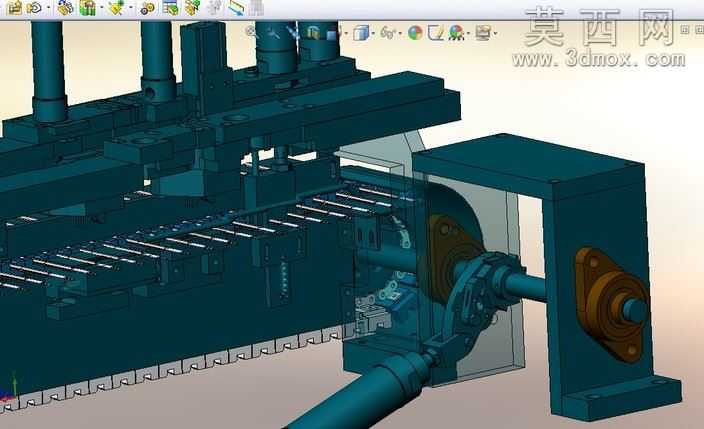

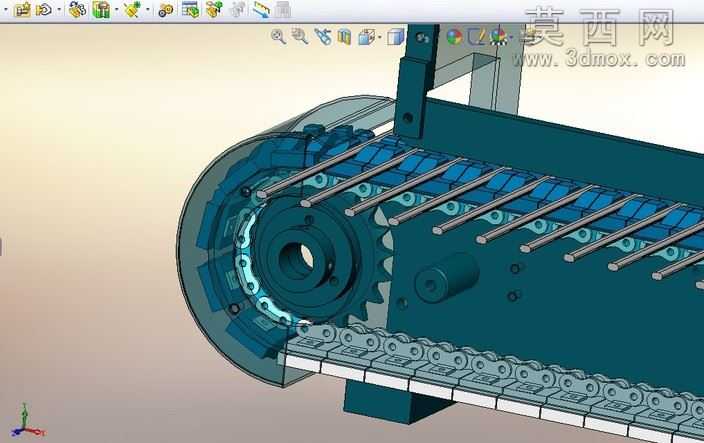

本作品为面向线束加工工序的电线剥皮点线输送压力线机构三维建模成果，建模过程依托三维机械设计环境完成，整体采用自顶向下的装配设计思路，先完成整体工位的布局规划，再逐一拆分各功能模块的零件结构，确保各运动部件之间无干涉、传动路径顺畅。模型整体以深色调金属材质为基础渲染表现，对机加工金属机架做了哑光氧化质感处理，对传动凸轮、传动轴、轴承配合部位做了金属切削面的高光质感区分，对输送链板、定位治具部分做了耐磨钢材的纹理表现，透明护罩部分采用半透明聚碳酸酯材质渲染，清晰展现内部传动结构的同时还原设备真实外观。结构设计上，该机构整合了电线定距输送、剥皮工位对位、线体压紧定位三大核心功能：底部采用凸轮连杆传动结构，将电机的旋转运动转化为输送链的间歇步进动作，确保每一次送线的步距精度满足剥皮工序的公差要求；上部设置多组并行的压力线压头，配合下方的定位工装，在剥皮动作执行时将电线牢牢压紧，避免线体移位导致的剥皮尺寸偏差；侧方的传动箱体集成了轴承座、传动轴、传动齿轮等部件，将动力平稳传递至各执行端，机架部分采用加厚板材拼接设计，预留了与上下游剥皮、点线工位的安装接口，可直接整合进全自动线束加工生产线中。设计过程中重点校核了间歇送料的动停节奏，确保输送动作与压合、剥皮动作的时序完全匹配，对所有运动副的配合间隙做了合理预留，既保证传动精度，也符合实际加工装配的工艺要求，各零件均设置了符合机械加工规范的倒角、退刀槽等工艺特征，模型可直接用于工程出图、生产加工参考，也可作为自动化线束设备设计的参考方案，帮助设计人员快速理解同类输送压紧机构的传动逻辑与结构布局。
