迷你定位单轴输送检测装置结构设计

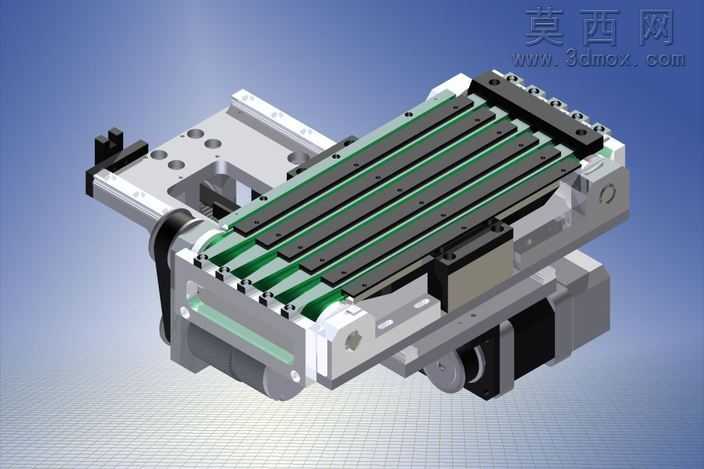

本作品为迷你型定位单轴输送检测装置的三维建模成果，建模过程中严格遵循机械设计规范，对装置的每一处结构细节都进行了1:1比例的精准还原。整体建模以装配逻辑为核心搭建层级，首先完成底部驱动模组的构建，对伺服驱动单元、传动轮系、张紧调节结构的装配公差进行了参数化设定，确保各运动部件在虚拟装配环境下不存在干涉问题，可直观模拟真实的传动运行状态。中部输送主体部分，对多道平行输送导轨的安装基准、载具定位槽的尺寸精度、侧边挡料限位结构的位置关系都做了精细化建模，每一处安装孔位、连接沉孔、紧固槽位都完全符合机械加工的工艺要求，可直接导出工程图用于生产参考。渲染阶段采用工业产品级渲染参数，对金属结构件赋予哑光铝合金材质，还原机加工金属表面的细腻磨砂质感，对传动皮带赋予半哑光的耐磨聚氨酯材质，对驱动端的橡胶轮赋予带细微纹理的黑色橡胶材质，对紧固件赋予镀锌亮面金属材质，通过打光突出结构的层次感，清晰展现各部件的装配关系与结构特征。设计思路上，该装置主打小尺寸工件的精准输送与定位检测场景，整体结构紧凑，集成了输送、定位、检测安装位三大功能模块，可直接对接小型自动化生产线，适配多品类小尺寸工件的输送检测需求，侧边预留的传感器安装位可灵活加装光电、视觉检测元件，实现输送过程中的工件位置检测、姿态校验功能，张紧结构采用侧置微调设计，无需拆解主体结构即可快速调整皮带张紧度，大幅降低后期维护难度，整体结构兼顾了精密定位的稳定性与小型设备的轻量化需求，可作为小型自动化输送工位的核心模组直接复用。
