二战梅塞施密特Bf109战斗机三维建模作品

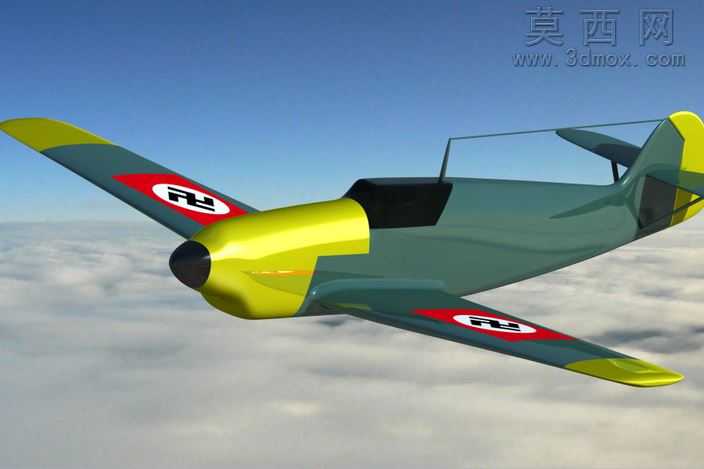

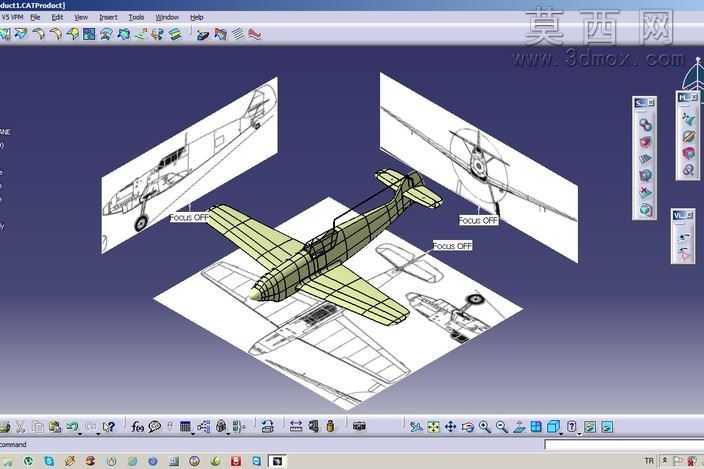

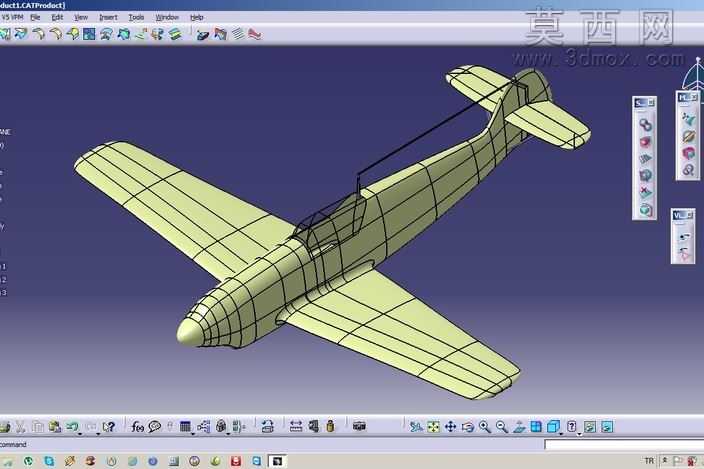

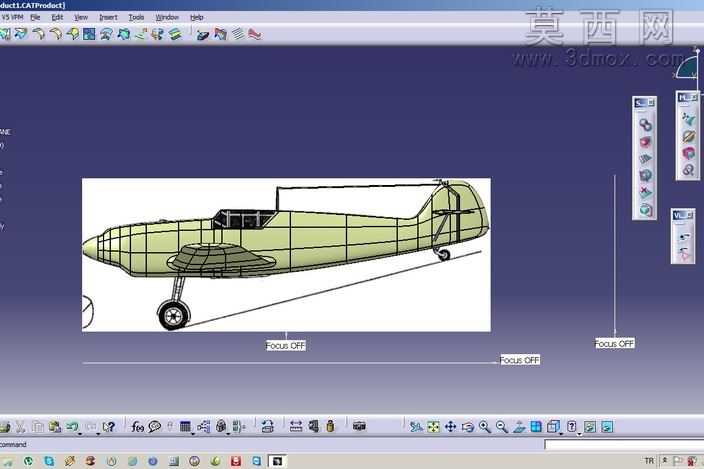

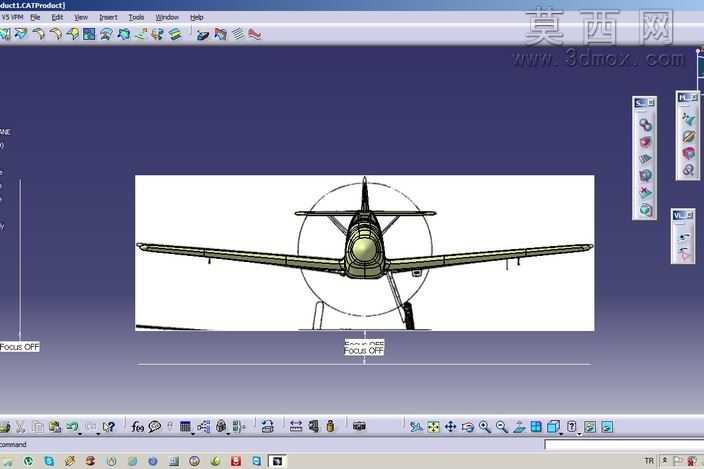

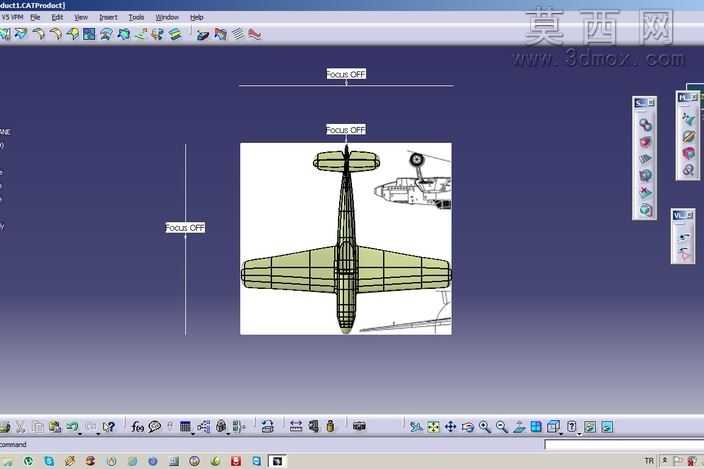

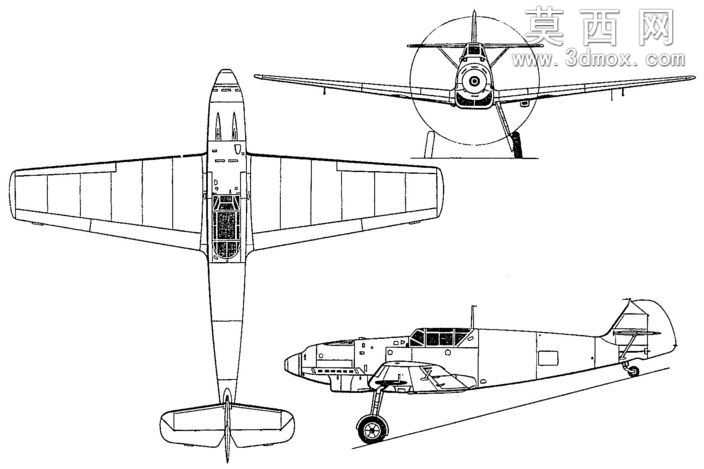

本作品为二战经典梅塞施密特Bf109战斗机的三维数字建模成果，建模阶段依托CATIA V5的想象与形状工作台完成曲面造型搭建，全程围绕实机的气动外形特征展开设计还原。建模初期先梳理该型战机的整体比例关系，确定机身纺锤形截面的渐变曲率，从机头整流罩开始逐段构建曲面：机头部分精准还原星型发动机外罩的圆润过渡，匹配螺旋桨桨毂的锥形收束结构，保证正面迎风曲面的流线型特征；机身中段贴合单人座舱的隆起轮廓，处理好座舱盖与机身蒙皮的衔接曲面，还原开放式座舱边框的纤细结构，同时兼顾机身侧面检修口盖、蒙皮接缝的细节刻画，让曲面在保持整体顺滑的同时具备真实的蒙皮拼接质感。机翼部分采用下单翼布局建模，精准还原翼型的厚度变化与翼尖的椭圆修形，处理好机翼与机身的翼根融合过渡，避免曲面出现生硬折角；机翼表面还原了襟翼、副翼的分界结构，同时按照实机涂装的标识位置预留了贴图映射区域，尾翼部分同步还原垂尾、平尾的翼型与安装角度，保证尾翼与后机身的衔接自然流畅。材质与渲染阶段，针对战机的不同部件匹配对应材质属性：机身与机翼蒙皮采用半光泽军绿色涂装材质，调整材质的粗糙度参数模拟二战军机蒙皮的涂漆质感，机头整流罩与翼尖部分设置亮黄色高辨识度涂装材质，还原战时战机的标识涂装特征；机翼上的机徽标识通过纹理映射精准贴合曲面，避免纹理拉伸变形；螺旋桨桨叶设置金属哑光材质，座舱盖采用带轻微反射的透明材质，模拟航空有机玻璃的光学效果。渲染场景采用高空云层背景，设置斜向自然日光模拟高空光照环境，调整阴影参数让战机的光影过渡自然，通过环境光遮蔽效果强化机身结构的立体感，最终呈现出战机飞行状态下的真实视觉效果。结构层面建模时同步还原了战机的核心结构逻辑，包括起落架舱的预留空间、尾轮的安装位置、机身内部发动机舱的大致轮廓，保证模型不仅具备外观展示效果，也符合真实战机的结构布局逻辑，可用于航空科普展示、虚拟场景搭建等用途。
