F-16D战斗机线框结构三维建模作品

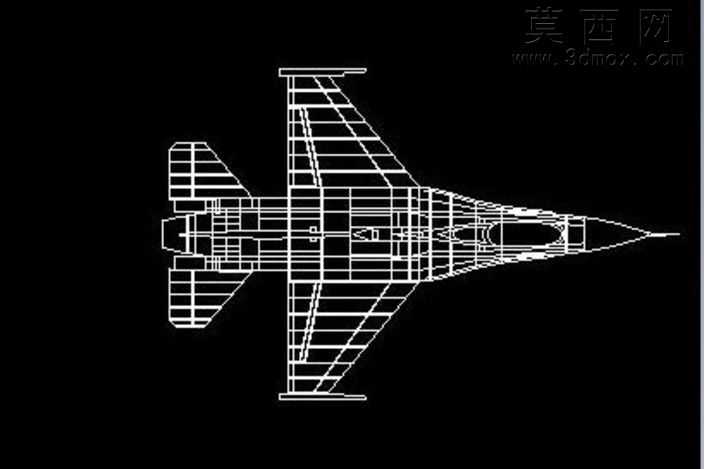

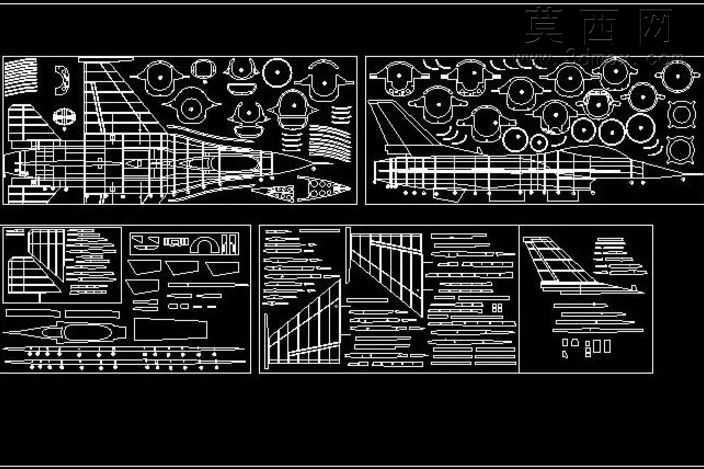

本作品围绕F-16D战斗机开展三维结构建模，整体采用线框可视化呈现形式，完整还原该型双座战斗机的气动外形与内部骨架布局。建模过程中首先梳理真实战机的尺寸比例关系，以机身中轴线为基准搭建整体坐标体系，先勾勒出机头尖锐的圆锥型雷达罩轮廓，依次向后延伸出座舱段、机身主舱段、发动机尾舱段的纵向骨架线条，确保各段截面的过渡符合真实战机的面积律设计要求。机翼部分采用三角翼结合边条翼的结构特征，精准绘制出前缘后掠角度、翼身融合处的过渡线条，同时还原机翼下的挂点布局骨架、翼面的翼肋结构走向；尾翼部分包含单垂尾与全动平尾的结构线框，明确垂尾的后掠角度与安定面的支撑结构，平尾的转轴位置与操纵机构连接点位也在线框中做了清晰呈现。起落架部分按照前三点式布局，还原前起落架舱、主起落架舱的位置轮廓，以及起落架收放路径的结构参考线；座舱部分区分前后串列双座的舱盖轮廓，还原座舱盖的圆弧过渡与风挡的倾斜角度，机身表面的检修舱门轮廓、进气道的附面层隔道结构、尾喷口的调节片结构都通过线框线条逐一对应。建模全程严格对照该型战机的公开结构参数调整线条位置，确保整体比例无失真，线框的疏密排布兼顾结构表达清晰度与视觉辨识度，既能够直观展现战机的整体气动外形特征，也清晰呈现了内部承力骨架的排布逻辑，可作为航空装备结构认知、战机外形设计参考的三维素材，为相关航空类建模、科普展示场景提供精准的结构参考依据，线框形式的呈现也便于使用者快速拆解各部分结构的连接关系，理解战机从外形到内部骨架的设计逻辑。
